Всё о тройниках. Глава 5. Прицелы

Как работает оптический прицел

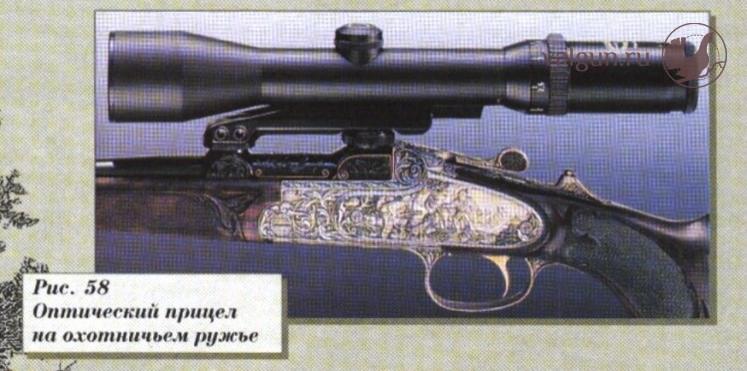

Оптический прицел состоит из четырех оптических групп, заключенных в общую стальную или дюралевую трубку, называемую тубусом. Передние линзы, обращенные к цели, называются объективом (рис. 59). Вторую группу составляет прицельная сетка со своей рамкой. Третью группу образует оборачивающая оптическая система и четвёртую - окуляр, то есть система линз, обращенных к глазу стрелка.

Объектив дает действительное, перевернутое головой вниз и уменьшенное изображение цели. Это изображение образуется приблизительно в плоскости прицельной сетки. Существует около 30 различных сеток, но наиболее распространены сетки 1, 2, 4 (рис. 60) с вертикальными пеньками и горизонтальными балками или горизонтальной нитью. Вращением двух кремальер, расположенных на тубусе, прицельную сетку можно перемещать в вертикальном и горизонтальном направлении. Этим совмещается вершина пенька со средней точкой попадания.

Поскольку даваемое объективом изображение бывает повернутым ногами вверх и головой вниз, за рамкой, на некотором расстоянии от нее, устанавливается оборачивающая система (вершина пенька прицельной сетки также обращена вниз). Эта последняя, в свою очередь, даёт перед окуляром ещё одно изображение, опять действительное, возникающее благодаря действительному пересечению лучей. Оно обращено головой вверх и несколько увеличено относительно первого изображений.

Окуляр действует как лупа: выходящие из него лучи уже не пересекаются и, следовательно, не дают действительного изображения. Однако, проникая в глаз стрелка, они преломляются и собираются на сетчатке его глаза - светочувствительном слое глазного дна. Таким образом, на сетчатке возникает третье изображение цели и прицельной сетки. Поскольку третье изображение возникает только в глазу стреляющего, а до этого не существует, его называют мнимым.

При выцеливании по мушке и открытому целику стрелку приходится совмещать три точки, находящиеся на различных расстояниях от глаза. Видеть их одновременно отчетливо человек не может. Ему приходится сперва высмотреть цель, затем, подняв ружьё к плечу, проверить положение мушки относительно прорези прицела и, наконец, сосредоточив внимание только на мушке, подводить ее под выбранную точку прицеливания. При этом очертания мушки будут чёткими, а прорези и цели в той или иной степени размытыми, расплывчатыми.

Молодым этот процесс даётся сравнительно легко, поскольку хрусталики их глаз быстро меняют свою выпуклость, обеспечивая чёткое видение разноудалённых предметов. Однако с возрастом хрусталик теряет свою эластичность. Сперва для чёткого видения прицела требуется большое усилие, а к старости это вообще становится невозможным. Это явление называется пресбиопией или старческой дальнозоркостью.

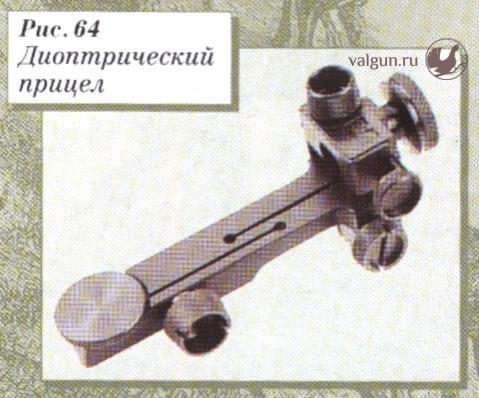

На шейках старых трёхстволок устанавливали складной диоптр с маленьким круглым отверстием на линии прицеливания. Глядя через это отверстие в прицел, стрелок видел мушку и цель одинаково отчетливыми. Происходило это за счёт того, что световые лучи, шедшие от прицельных приспособлений и цели, проникали в целящийся глаз очень узкими пучками, обеспечивая так называемую глубину резкости. Но диоптр отнимал у глаза очень много света и пользоваться им можно было только в солнечную погоду.

В оптическом же прицеле, во-первых, требуется совместить всего две точки - вершину прицельного пенька и точку прицеливания на цели. Во-вторых, прицельный пенёк и цель лежат приблизительно в одной плоскости, следовательно видны одновременно четко. В-третьих, при сгустившихся сумерках, когда для невооруженного глаза цель становится неразличимой, в окуляре оптического прицела она бывает ещё достаточно хорошо видна, позволяя сделать прицельный выстрел. Происходит это потому, что свет в объектив проникает широким пучком, а выходит из окуляра узким, следовательно, более интенсивным.

В-четвёртых, окуляры современных оптических прицелов, по крайней мере, наиболее мощных, имеют установку по глазам стрелка в пределах 3 диоптрий в обе стороны, позволяя обходиться без очков. Во многих кантонах Швейцарии охота с оптическими прицелами запрещена, и только для стариков и лиц с аномалиями зрения делаются исключения.

В-пятых, из-за того, что эти прицелы увеличивают цель, она кажется ближе, позволяя увереннее выбрать точку прицеливания. Например, при четырехкратном увеличении зверь, находящийся на расстоянии 100 м, виден стрелку так, как если бы находился всего в 25 м.

В-шестых, сетка прицела позволяет иногда довольно точно определить расстояние до зверя и правильно установить высоту прицела.

Характеристики оптических прицелов

Увеличением прицела называется отношение угла, под которым объект виден в прицеле, к углу, под которым виден невооруженным глазом тот же объект с того же расстояния.

На всех зарубежных оптических прицелах увеличение обозначается первой цифрой, стоящей перед знаком «х». Если увеличение не обозначено, как это было принято в России, а паспорт отсутствует, то его можно определить, разделив диаметр объектива на диаметр выходного зрачка (о нем ниже). Например, диаметр объектива 20 мм, диаметр выходного зрачка 5 мм. Делим 20 на 5 и получаем 4. Это и есть показатель увеличения или кратности.

Оптические прицелы с увеличением от 1х (увеличения нет) до 2,5х обладают широким полем зрения и используются на облавах при стрельбе по бегущим зверям. Прицелы с увеличением в 3 - 4 раза имеют меньшее поле зрения, но большее «сумеречное действие» и в какой-то степени претендуют на универсальность. Прицелы с более сильным увеличением применяются при стрельбе по неподвижным целям с больших расстояний, а также в сумерках.

При стрельбе в тире по подвижным мишеням, когда время и место появления силуэта точно известно, спортсмены пользуются прицелами с увеличением 14- 16 раз, мирясь с ничтожно малым полем зрения. В США при стрельбе из шомпольных винтовок по неподвижным мишеням используются прицелы с 20-ти и более кратным увеличением.

Сейчас стали модными прицелы с переменным увеличением и полем зрения, причём по мере усиления увеличения поле зрения пропорционально уменьшается. Необходимо отметить, что при одинаковом увеличении поле зрения в прицелах с переменным увеличением всегда бывает меньше, чем у приборов с постоянным увеличением.

Диаметр объектива с одной стороны, обусловливает мощность прицела, а с другой - увеличивает его массу. Диаметр объектива измеряется в миллиметрах и на тубусе бывает выгравирован после знака «х». Так, маркировка 6x42 означает шестикратное увеличение и диаметр объектива 42 мм.

Выходной зрачок. Если держать прицел на вытянутой руке, то на фоне окуляра будет виден светлый кружок. Это так называемый «выходной зрачок» - уменьшенное изображение выходного зрачка. Образуется это изображение в 70 - 80 мм позади окуляра, и его можно измерить штангенциркулем. Разделив диаметр объектива на диаметр выходного зрачка, как было сказано, получим кратность прицела. У биноклей выходной зрачок образуется примерно в сантиметре позади окуляра, в прицелах же зрачок удален, чтобы при отдаче прицел не повредил глаз стрелка. В момент прицеливания целящийся глаз должен находиться именно в месте образования выходного зрачка. Только в этом случае поле зрения бывает наиболее широким, с чёткими краями.

Светосилой оптического прицела называют квадрат диаметра выходного зрачка, выраженный в миллиметрах. Чем больше светосила и чем больше увеличение, тем ярче в густых сумерках будет изображение в бинокле. Этот феномен называется «сумеречным действием». Однако до сих пор не удается вывести формулу, которая была бы адекватна физиологическому ощущению. С 1960 г. в Германии сумеречное действие прицелов обозначают квадратным корнем из произведения диаметра объектива на его увеличение. При этом не учитывается, что диаметр выходного зрачка, особенно светосильных прицелов, бывает больше диаметра человеческого зрачка. По краям зрачка радужная оболочка задерживает краевые лучи, снимая яркость изображения. Если у молодых людей диаметр зрачка в сумерках бывает около 7 мм, что соответствует светосиле прицела 49, то с возрастом зрачок становится менее подвижным и у стариков его диаметр не превышает 3 мм (что соответствует светосиле 9).

Однако чем больше диаметр выходного зрачка, тем легче и быстрее стрелку удается прицелиться.

Ширина поля зрения при неподвижном приборе является очень важной характеристикой прицела. Чем шире поле зрения, тем легче «поймать» цель. Ширина поля зрения измеряется шириной в метрах видимого пространства на расстоянии 100 или 1000 м. У нас ширина поля зрения указывается в угловых величинах, в градусах.

Ширина поля зрения зависит от конструкции оптической системы прицела, но, поскольку масса и размеры прицелов ограничены удобством их эксплуатации, каждому увеличению соответствует продиктованная практикой ширина поля зрения в сравнительно узком диапазоне. Так, для четырёхкратного увеличения ширина поля зрения составляет 10,0 - 10,5 м на дистанции 100 м. Встречаются облегченные прицелы с полем 8 м и широкоугольные с полем 11,5 м. В Америке выпускают также прицелы с полем зрения, вытянутым по горизонтали.

Масса оптических прицелов зависит от увеличения, светосилы, предусмотренной ширины поля зрения, материала, из которого сделан тубус, и колеблется от 100 до 600 г. В Америке, например, лет 20 назад были в большой моде прицелы с алюминиевыми корпусами, но постепенно стальные корпуса вновь вернули свои позиции.

Недостатки оптических прицелов

При эксплуатации оптических прицелов могут встретиться и некоторые неудобства, которые на первых порах могут снизить эффективность стрельбы.

Параллаксом, вообще говоря, называется кажущееся смещение предметов относительно друг друга, вызванное смещением самого наблюдателя. В оптическом прицеле возможно опять таки кажущееся смещение пенька относительно точки прицеливания, вызванное смещением целящегося глаза с оптической оси прибора.

Изображение цели, даваемое объективом, ложится точно в плоскость прицельной сетки только тогда, когда цель находится на строго определенной дистанции от объектива, обычно в 100 м. Если цель находится дальше этой дистанции, то изображение образуется ближе к объективу, впереди прицельной сетки. Если же цель находится ближе принятых в расчет 100 м, то изображение цели возникает позади прицельной сетки. Пока глаз находится строго на оптической оси прицела, кажущихся смещений прицельного пенька относительно цели не происходит. Но стоит сместить глаз с оптической оси, как стрелку покажется, что пенёк сместился с точки прицеливания. Если глаз отклоняется вправо от оптической оси, то в первом случае пенёк отклоняется вправо, а во втором - влево. Чем сильнее увеличение, которое даёт прицел, тем чувствительнее влияние параллакса, и на особо мощных приборах бывает корректировка этого явления.

Признаком того, что глаз смещён с оптической оси, служит появление мути и даже черного полумесяца с той стороны поля зрения, куда смещён глаз.

Высота установки оптических прицелов над прицельной линией по мушке и целику является их вторым неудобством. Между тем погиб ложи трёхстволок, как и дробовых ружей, делается с расчетом на стрельбу с использованием механических прицельных приспособлений. Поэтому, чтобы заглянуть в окуляр, стрелок должен поднять голову над гребнем приклада - и теряет опору. Раньше на этот случай делали ложи с выпрыгивающими щеками, но в последнее время ни один производитель их не предлагает.

Большая высота установки прицела может несколько увеличить дальность прямого выстрела, но и привести к промаху на близком расстоянии или к попаданию пули в ветку дерева или камень, находящиеся перед охотником и невидимые в прицел.

Маленькая высота не позволяет размещать в кронштейне оптического прицела специальное окно для выцеливания по мушке и целику, что очень упрощает выверку оптики по пристрелянному открытому прицелу («холодную пристрелку»). Реально, например, на паре «Меркелей» с дробовыми стволами 16-го калибра и нарезным стволом под патрон 8x57IR выпуска 1946 г. высота оси прицела над осью нарезного ствола составляет около 70 мм.

Дрожание рук - явление неизбежное, у одних выраженное сильнее, у других слабее. При оптическом прицеле, из-за того, что голова теряет опору и устойчивость, это явление заметно усиливается. Прицельный пенёк блуждает вокруг точки прицеливания, и из-за даваемого прибором увеличения это блуждание кажется более значительным, чем при открытом прицеле.

Блуждание пенька сильно нервирует стрелка, чем сильнее увеличение прицела, тем труднее удерживать пенёк на выбранной точке прицеливания. Без привычки к оптическому прицелу разброс траекторий может оказаться даже больше, чем при стрельбе по открытому прицелу.

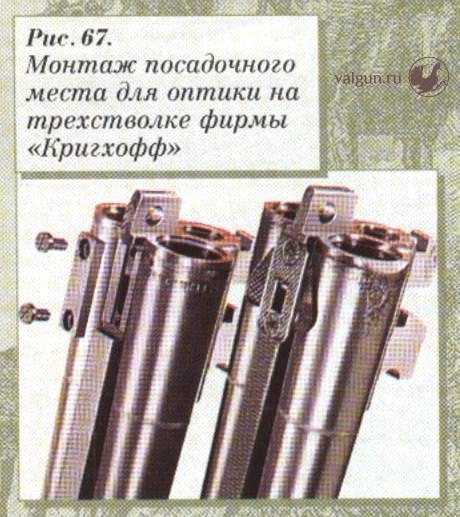

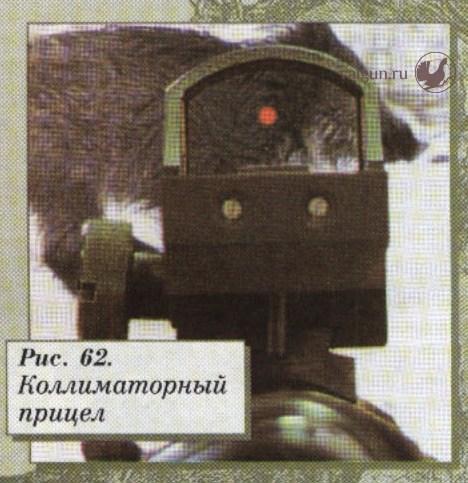

Есть и другие недостатки. Оптический прицел неудобен при стрельбе накоротке по быстродвижущейся цели. Поэтому для тройников особенно актуальны легкосъёмные прицелы с точной и прочной установкой, которые не надо заново пристреливать после снятия и новой установки. Для тех, кто носит очки, имеется также опасность при быстрой стрельбе по цели, расположенной выше стрелка, получить удар окуляром прицела по очкам.

Определение расстояния до зверя

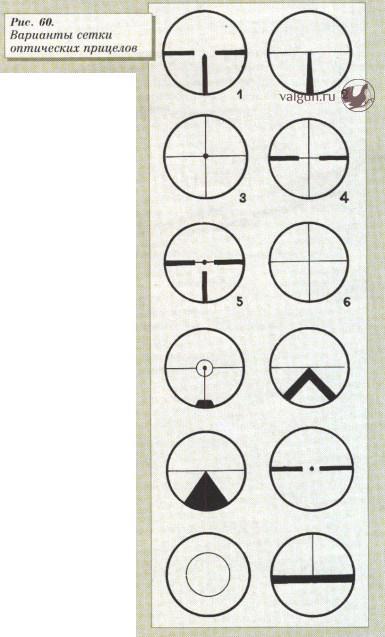

Если прицельная сетка имеет горизонтальные балки (сетки 1,4 и 5, рис. 60), то прицелом можно определять расстояние до отстреливаемого зверя. Для этого надо знать размеры этого зверя в метрах и угловые размеры самой сетки в так называемых «тысячных». Поясним: одна «тысячная» - это угол, под которым с расстояния в 1000 м виден 1 м. Длина косули от груди до хвоста 0,7 м, лося- 1,8-2,2 м, а медведя от носа до хвоста- 1,4- 1,8 м. Пространство между балками в прицелах с постоянным увеличением равно 7 тысячным (в России обозначается: 0 - 07, а на Западе - 7(000), а ширина балок и пенька - 2 тысячных. Сравнивая зверя с элементами сетки, определяют на глаз угол, под которым он виден. Расстояние определяют по формуле:

расстояние до зверя в метрах = (длина зверя в метрах) х 1000 / число тысячных, занимаемых зверем.

Например, если самец косули заполняет пространство между балками, то он виден под углом в 0 - 07 тысячных и дистанция равна 100 м:

(0,7) х1000 / 7=100

Вся трудность заключается в глазомерном определении размеров зверя. Если с косулями все просто, поскольку они приблизительно одинаковых размеров, то лоси и медведи могут быть и побольше, и поменьше. Например, медведь показался охотнику маленьким, и он его длину принял за 1,4 м, а виден он был под углом в 3,5 тысячных. Сообразно с этим расстояние будет определено как 400 м. Между тем, если медведь был больше 1,8 м, то до него на самом деле будет более 500 м. Стрелять по зверю с такого расстояния настоящий охотник, естественно, не будет, но даже ошибка в 50 м может быть причиной промаха.

Значительно проще и точнее для определения расстояний пользоваться дальномером «Ренджематик 1200». Такой дальномер имеет размеры 27x5x4 см и массу 625 г. При определении дистанций до 300 м возможная ошибка не превысит 3 процента дистанции.

Траектория полёта пули

«Прямым выстрелом» охотники называют траекторию полёта пули с превышением над линией прицеливания не более чем на 40 мм (в армиях - не более чем на 250 мм). В любом случае траектория пули, покинувшей ствол ружья, начинается ниже линии прицеливания.

Поскольку оптическая ось прицела лежит на 30 - 40 мм выше мушки прицела, пуля дольше летит ниже линии прицеливания. Затем пересекает ее снизу вверх, а на том или ином расстоянии снова её пересекает, но уже сверху вниз. Поскольку форма траектории не изменилась, то при том же превышении в 40 мм, второе пересечение происходит дальше от дула. Это второе пересечение происходит на 10 - 20 м дальше, чем при стрельбе по открытому прицелу. Дистанция второго пересечения и является дистанцией «прямого выстрела» (рис. 68).

В принципе величина допустимого отклонения траектории полёта пули от линии прицеливания зависит от мощности патрона и величины дичи. Чем больше линия прицеливания превышает ось канала ствола, тем больше дальность прямого выстрела при одной и той же мощности патрона, а значит траектории полёта пули. Для стрельбы крупной дичи на 10 - 15 м оптический прицел не нужен. Поэтому на этом участке большее отклонение траектории может быть незаметным. Но об этом отклонении надо помнить, иначе на близком расстоянии пуля может попасть в какую-нибудь ветку или камень, в прицел невидимые. Это же может стать причиной того, что при стрельбе в упор пуля пройдет ниже точки прицеливания, хотя вы и привыкли на нормальной дистанции попадать в точку. Чем крупнее дичь, тем больше может быть допустимое отклонение.

Подводя итог всему сказанному, следует рекомендовать подбирать к трёхстволкам, помня, что они, прежде всего, являются дробовыми ружьями, а уж потом карабинами, легкие прицелы с одно- двух- и трёхкратным увеличением и, во всяком случае, не более, чем четырёхкратным.

Заключение

Можно считать, что тройник в настоящее время достиг своей законченной формы и оптимального устройства. В результате «естественного отбора» остались наиболее жизнеспособные типы.

Сейчас практически нет тройников-дробовиков, за которые очень ратовал наш известный оружейник В. Е. Маркевич, хотя до 1941 г. их делали немцы.

Практически исчезли тройники с мощными нарезными стволами: для охоты на опасного зверя вполне успешно используется двуствольный штуцер.

Сегодня в условиях Европейской России наиболее рациональным тройником является классический тип с двумя горизонтально расположенными гладкими стволами сверху и одним нарезным под ними. При мощном нарезном калибре это удобное ружьё для облавной охоты на копытных. Надо только разумно его использовать - из нарезного ствола в загон не стрелять.

Для облавной охоты нужно мощное короткобойное оружие - лучше бы штуцер 20-го, 16-го. 12-го калибра, но по меткости и дальнобойности он недалеко ушел от дробовика. Один-два дальнобойных нарезных ствола на бригаду позволяют, например, перекрыть участок открытого поля или широкий лог, попавший в загон.

Тройник с нарезным стволом под мощный малокалиберный патрон центрального боя - удобное оружие для зимней охоты на лису, зайца, волка. При августовской охоте на медведя с тройником днём можно пройтись по перу, а вечером сесть на лабаз.

Для Сибири, вероятно, более удобным будет другой тип тройника - ружьё с тремя стволами трёх разных калибров. Первый ствол - гладкий 12-го, 16-го, 20-го калибров, второй - нарезной крупного калибра, достаточного для лося и медведя (не менее 7.62х53R, 8х57IR), третий - малокалиберный ствол под патрон бокового огня (.22 «лонг райфл»). Такой тройник заменяет собой сразу три ружья разных калибров, которые иначе надо носить с собой в тайге одновременно. Охота с малокалиберным стволом в средней полосе России тоже имеет свои прелести.

Такой бокдриллинг довольно просто может быть сделан с максимальной унификацией на базе почти любого существующего дробового бокфлинта. Например, для ИЖ-27М можно взять коробку 12 калибра, верхний ствол установить калибра 20/76, нижний - под патрон Блюма 9,3х54R или даже 9,3x74R, малокалиберный стволик можно поставить справа сбоку в промежутке между стволами. При необходимости можно несколько вырезать изнутри справа стенку коробки. Затем надо поставить второй правый боёк для среднего малокалиберного стволика, рычажный переводчик удара по бойку в стыке приклада и коробки.

Для такого набора стволов (в отличие от классического дриллинга) достаточно двух курков, поскольку одновременно стрелять из нарезных, крупнокалиберного и малокалиберного, стволов не надо, в обоих случаях лучше иметь про запас гладкий ствол. Вполне можно на правый спуск установить шнеллер. В этом случае нужно предусмотреть автоматический отключатель шнеллера или запирание правого шептала при выстреле из гладкого ствола. Вероятность перепутывания спускового крючка нарезного ствола со спусковым крючком гладкого ствола в таком ружье минимальна.

Возможна установка внешнего курка для пулевого ствола, хотя это ведет к снижению класса ружья. На ИЖ-27 легко ставятся указатели взведения, особенно «обратные», которые выступают над хвостовиком коробки при спущенных курках и утопают при взведенных. Для этого надо просто просверлить хвостовик соосно с отверстием под пружину шептала и поставить на эту пружину указатель в виде гвоздя.

Имеют тройники и отрицательные стороны, часто вместо них удобнее использовать другие типы оружия. Для охоты на лису скрадом и на манок достаточно обычного комбинированного двуствольного ружья. Вполне достаточно и одноствольного ружья со сменным стволом. Это менее удобно, чем комбинированная двустволка, зато дешевле. На ходу ружьё будет с гладким стволом 12-го калибра, а если появится вдалеке мышкующая на поле лиса, всегда есть время достать из рюкзака и поставить нарезной ствол под мощный малокалиберный патрон центрального боя.

Одностволка хороша ещё и тем, что собираясь с ней, например, на утку, нарезной ствол можно вообще оставить дома. Временно лишний ствол двустволки или тройника уже не отцепить. Там, где места глухие, дичь не такая пуганая, и третий ствол может быть и не нужен.

Тройники значительно дороже комбинированного ружья такого же класса, поскольку они требуют много ручной работы. Поэтому их никогда и не делали в больших количествах. Они сложнее в эксплуатации и имеют большую вероятность ошибки при редком с ними обращении, т. е. требуют большей привычки, чем комбинированные двустволки тех же калибров, зато и лишний выстрел в запасе.

При выборе охотничьего ружья, кроме основных условий предполагаемой охоты, желательно иметь представление об основных достоинствах и недостатках разных типов ружей.

Традиционно принято выделять следующие преимущества «переломных» двустволки и трехстволки перед магазинным оружием:

-лучший баланс и посадистость;

- меньшая длина при том же стволе (нет магазина);

- более обтекаемая форма - меньше выступающих деталей;

- разбирается для перевозки (меньше габариты);

- меньше шума при перезаряжании;

-повторный выстрел быстрее;

- наготове второй заряд (нет неожиданностей с подачей);

- надёжнее - два замка в одном ружье;

- возможность установки стволов разного калибра.

Преимущества магазинок перед «переломками» таковы:

- дешевле - меньше ручного труда;

- многозарядность;

- более высокая точность, особенно на больших дистанциях;

- для магазинного дробовика - возможность установки всевозможных надульных устройств.

С точки зрения конструктора, тройник - это ружьё, требующее наиболее сложной проработки, умения эффективно использовать объём и массу, обеспечить надёжность и удобство. Задача трудная, и потому интересная.

Основной проблемой для конструктора тройника, вероятно, следует считать надежную защиту от сдвоенного выстрела нарезного ствола, который может произойти как из-за сбрасывания курка нарезного ствола с боевого взвода при выстреле из гладкого ствола, так и вследствие возможной путаницы с переключением спусковых крючков.

Следует отметить, что в последнее время отчётливо наметилась тенденция к упрощению управления и обслуживания охотничьего оружия. Охотнику нет дела до «внутренностей», он хочет иметь ружьё внешне элегантное и удобное, надёжное и безопасное, простое и понятное в управлении и обслуживании. Остаётся добавить доступную цену и получить в результате коммерческий успех и заслуженную известность.

В добрый путь, товарищи по оружию!
