Всё о тройниках. Глава 1. Трёхстволка как ружьё
Введение
Для того чтобы хорошо освоить трёхствольное ружьё и с успехом применять его на охоте, необходимо понимать, что это такое и для каких целей на единой ложе соединены гладкие и нарезные стволы.
В зависимости от конструкции канала ствола (или стволов) огнестрельное оружие принято делить на гладкоствольное и нарезное. Нарезное оружие, как правило, считается пулевым, а гладкоствольное - дробовым. Однако это деление условно, и граница между этими двумя типами охотничье-спортивных ружей размыта.
Существуют гладкоствольные ружья типа «слаг» (slug), предназначенные для пулевой стрельбы, и нарезные «вальдшнепятники», сконструированные для стрельбы дробью на коротких дистанциях. Когда-то были довольно популярны так называемые «парадоксы», у которых основная часть каналов стволов была гладкой, и только в дульном сужении делались нарезы. Били они, как всякие промежуточные конструкции, как пулями, так и дробью, весьма посредственно, а то и просто скверно.
Достоинства нарезных и гладкоствольных ружей соединили в себе комбинированные двуствольные ружья, однако их универсальность очень относительна: это сочетание штуцера с однозарядным дробовиком. Решением проблемы стали трёхствольные ружья или тройники.
Тройник - это одновременно и дробовик в чистом классическом виде, и хотя и однозарядный, но полноценный карабин. И настоящее время это оружие получило широкое распространение на всех континентах. Даже в таких странах, как Франция или Испания, где распространены классические охотничьи ружья, оружейные магазины держат на складе тройники под различные патроны. Особой популярностью пользуются калибр 12/70 для дробовых стволов и калибры 7х65R и 9.3x74R для пулевого. Для успешной эксплуатации тройника нужно ясно себе представлять особенности стрельбы пулей и дробью.
Дробью стреляют быстролетящих птиц и быстробегущих мелких зверей - зайцев, лисиц и т. д. Крупной дробью (картечью) бьют волков. Пулями стреляют по неподвижным или медленно перемещающимся зверям - от белки до слона. Только на облавах и при нападении на охотника раненого зверя пулями приходится поражать и быстродвижущиеся цели. При охоте с дробовиком цели быстро уходят за пределы дистанции верного выстрела, и поэтому у стреляющего обычно не бывает времени на правильное выцеливание в строгом смысле этого слова. В результате наведение ружья на точку прицеливания делается только по мушке и по мышечному ощущению стрелком положения ружья.
На охоте с нарезным ружьём стрелять чаще приходится со значительно больших расстояний, когда зверь ещё не обнаружил охотника и у последнего есть время точно прицелиться. Поэтому на нарезном оружии (карабинах) кроме мушки устанавливается тот или иной прицел: механический (рамочный, секторный, диоптрический) или оптический.
У дробовика существуют две предельные дистанции верного выстрела - ближняя и дальняя. Ближняя дистанция - расстояние, на которое дробь летит настолько плотной массой, что, попав в дичь, она может разорвать ее буквально на части. При этом дробь может вообще не попасть в цель.
Дальняя дистанция - расстояние, на котором из-за быстро прогрессирующего рассеивания дробового снопа в тело дичи уже не попадает достаточною количества дробин. Напомним: для того чтобы чисто убить птицу или зайца, по устоявшимся среди охотников представлениям, надо их поразить не менее чем пятью дробинами соответствующего номера. Дальняя предельная дистанция стрельбы для дробового ружья, в зависимости от величины снаряда и кучности боя, составляет от 35 до 50 м.
Для нарезного ружья существует только дальний предел, обусловленный, рассеиванием траекторий отдельных выстрелов и достаточной кинетической энергией пуль в моменты ударов. Для зверей, таких как горные козлы или олени, этот предел при мощных патронах находится приблизительно в 200 м от дульного среза ствола и ни в коем случае не в 500 м, как сообщают некоторые авторы книг по оружию. Охотнику приходится стрелять после длительной перебежки на лыжах или после того, как он вскарабкался по крутому склону. Руки дрожат, острота зрительного восприятия нарушена, и счастье, если он и с 200 м положит пулю точно под лопатку зверя.
Далее, попадание отдельных дробин в те или иные места тушки дичи совершенно случайно и не зависит от искусства стрелка. Пулю же охотник сознательно старается направить в определенные места туши зверя, где должны находиться жизненно важные органы. Поэтому попадание по этим местам обычно является результатом меткой стрельбы и лишь изредка случайностью.
При стрельбе дробью в тушку дичи попадает всего несколько дробинок - от одного до пяти процентов от их числа в патроне. Остальная часть снаряда пролетает мимо цели, бесполезно унося с собой неиспользованную кинетическую энергию. Пуля, если не пройдет навылет, оставляет в теле зверя всю свою энергию, израсходовав ее на разрушение внутренних органов, костей и мускулатуры.
Дробовые стволы в какой-то мере обладают универсальностью: из дробовика с успехом стреляют и крохотного гаршнепа и громадного лося, правда, с небольших дистанций. Нарезное оружие, наоборот, приспособлено для отстрела зверей определенных размеров и определенной крепости на рану.
Таким образом, стрельба дробью и пулей требует совершенно различных приемов и навыков. Вот эти-то приёмы и навыки, позволяющие одинаково успешно использовать и дробовые, и нарезные стволы, и должен освоить владелец трёхстволки, применяя по обстоятельствам то одни, то другие.
Итак, товарищи по старости, ни пера вам, ни пуха!
Глава 1. Трёхстволка как ружьё
С. А Бутурлин в своей книге «Дробовое ружьё и стрельба из него» писал: «С хорошим тройником охотник поистине становится хозяином всего живущего». В трёхствольном ружье (тройнике) два дробовых ствола объединены с одним нарезным под патрон любой мощности. Таким образом, тройник является одновременно и полноценным двуствольным дробовиком, и полноценным однозарядным карабином. В районах, где на охоте по перу можно встретить и зверя, тройник незаменим, позволяя обходиться одним ружьём.
Охотясь с тройником в основном на птиц и зайцев, человек привыкает к этому ружью и, попав на зверовую охоту, не испытывает неудобства от непривычного чисто нарезного оружия - штуцера или карабина, стрелять из которого приходится гораздо меньше, чем из дробовика.
Тройник хорош ещё и тем, что он у охотника один. С точки зрения правоохранительных органов, тройник - это один «ствол». Ведь милиция до сих пор вполне серьёзно считает, что охотник, покупая два-три ружья собирается вооружить целую банду.
Сочетание штуцера с дробовиком происходит за счёт компромиссов и взаимных уступок. При создании специализированного ружья конструкторы всегда стараются уменьшить негативные последствия таких уступок, создать оптимальную конструкцию. Так как условия охоты всегда разные, тройники оптимизируют к местным условиям охоты.
В центральноевропейских странах в 1920-х - 1930-х годах тройники и комбинированные двойники были оружием лесничих, которые их таскали с собой ежедневно - мало ли кто встретится в лесу. Богатые люди в большинстве случаев для отстрела копытных имели карабины «Манлихер-Шенауэр», а еще более богатые могли себе позволить двуствольные штуцера. Тройник не может быть идеальным ружьём во всех случаях, но он «един в трех лицах», и это основное его достоинство.
Автор, которому удалось в молодости поохотиться с тройником, навсегда влюбился в этот тип охотничьего оружия и продолжал следить за совершенствованием трёхстволок в тех странах, где они традиционно производятся - Австрии и Германии. Сейчас, когда к нарезному оружию наши правоохранительные органы стали относиться несколько спокойнее, появилась возможность приобретения тройников из-за границы.
Желание пробудить интерес к данному виду оружия у наших охотников и оружейников привело к появлению этой работы.
Первый казнозарядный тройник (по-немецки «дриллинг») был изготовлен и запатентован в 1878 году мюнхенским оружейником Петером Оберхаммером. Идея оказалась удачной, и вскоре почти все германские оружейники уже выпускали трёхстволки, внося в их конструкцию различные усовершенствования. В результате в настоящее время трёхстволка является поистине совершенным охотничьим оружием. Затем производство трёхстволок было налажено в Австрии, а также в Швейцарии, в Эльзасе (в Германии, с 1919 г во Франции), в скандинавских странах.
В Америке в начале 1900-х гг. известная фирма «Л. С. Смит» (L. S. Smith) начала производство дриллинга массой около 4 кг с дробовыми стволами 12 калибра длиной 76 см и нарезным стволом под популярный в США револьверный патрон .44-40, а фирма «В. П. Джоунз» (W. P. Jones) выпускала трёхстволку с расположением нарезного ствола над гладкими. Американские тройники были малопопулярны: они обладали тяжестью двустволки и были неуклюжи в руках охотника как армейские винтовки. Перед Первой Мировой войной их производство прекратилось, так как они не пользовались спросом, а более популярными стали комбинированные двустволки.
В начале 1980-х гг. американской фирмой «Кольт» был начат выпуск дриллинга по образцу фирмы «Зауэр и сын, Зуль» калибра 12/70 (дробовые стволы) и .30-06 (нарезной ствол). Европейские тройники с коробчатыми замками стоят в США не менее 3000 долларов, с замками на боковых досках - вдвое дороже.
Теперь центрами производства этого вида оружия являются города Ульм, Миннерштадт, Эккернфёрде и Зуль в Германии, Ферлах в Австрии. В Швеции трехстволки по лицензии фирмы «Зауэр» выпускают на заводе «Карл Густав». Фирма «Фридрих Вильгельм Гейм» выпускает также тройники с двумя верхними нарезными стволами относительно небольшого калибра и нижним более мощным нарезным или дробовым стволом.
На выставке IWA-98 в Нюрнберге фирма «Цигенхан и сын, Целла-Мелис» (Ziegenhahn und Sohn, Zella-Mehlis) представила «доппельбюксдриллинг» трёхстволку, у которой над спаренными стволами 9,3x74R и 6,5x75R расположен гладкий ствол 12-го калибра. На базе моделей «Трумпф» и «Нептун» подобные конструкции выпускает фирма «Кригхофф». В принципе в Германии или Австрии на заказ могут изготовить тройник с любым сочетанием стволов, хотя выбор их взаимного расположения объективно обусловлен и ограничен их массой и прочностью.
Единичные экземпляры трёхстволок выпускают в России на Тульском оружейном заводе. Однако существующая сегодня система сертификации оружия делает практически невозможной разработку мелкосерийных ружей. Высокая стоимость периодических испытаний на живучесть, которым приходится подвергать небольшое количество выпускаемых ружей, сильно поднимает их себестоимость.
Существует несколько типов трёхстволок. Дриллингом принято называть классический тройник с двумя горизонтально расположенными дробовыми стволами и нарезным стволом под ними. Другой тип - бок-дриллинг (тройник-вертикалка) - ружьё с тремя стволами трех разных калибров. Обычно это гладкий ствол 12-го, 16-го или 20-го калибра, под ним нарезной ствол крупного калибра, а сбоку - третий, малокалиберный ствол, например, под патрон бокового огня. Зигфрид Гюнтер помещал стволик под патрон 5,6 мм бокового огня (.22 «лонг райфл») над дробовым стволом в прицельной планке.
Выбор тройника
Выбор трёхстволки по сути дела сводится к выбору пулевого патрона, поскольку, в отличие от дробовых, пулевые патроны универсальностью не обладают. Пуля, проникая в тело животного, должна дробить его кости и рвать ткани жизненно важных органов, создавая раневой канал и вызывая сильное кровотечение. Однако объём раневого канала должен в какой-то степени соответствовать массе отстреливаемого животного. Между тем пулями стреляют и белок, и таких крупных зверей, как лоси, медведи и тигры, не говоря уже об африканских толстокожих. В соответствии с этим, масса пуль бывает различной: от 1,62 г, как патрон фирмы «Ремингтон» калибра .17 (4,3 мм) до 58 г, как нитроэкспрессы калибра .600 (15,24 мм). В последнее время английская фирма «Голланд и Голланд» ввела ещё более мощный пулевой патрон для африканских охот - калибра .700 (17,78 мм) с массой пули 1000 гран, т. е. около 65 г.
По этой причине при приобретении трёхстволки необходимо прежде всего решить вопрос: для охоты на каких животных предназначается ружьё. В Германии - стране, где традиционно производят тройники, - различают следующие категории пулевых патронов:
1) для белки; для лисицы;
2) для лисицы и косули;
3) для серны и лани;
4) для серны и оленя;
5) для кабана и оленя;
6) для кабана, лося и буйвола.

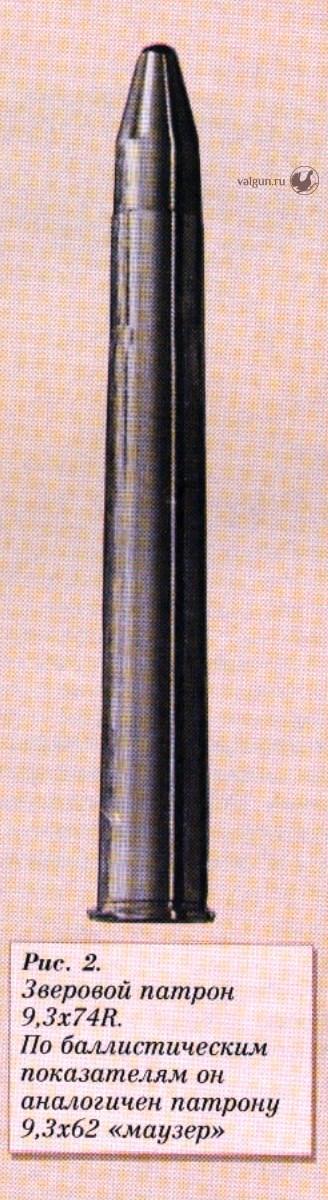

Такое деление, конечно, очень условно. Так, патроном 9,3x72R в свое время были добыты десятки, если не сотни оленей, а по современным оценкам немецких специалистов этот патрон пригоден для отстрела только косуль.
Существуют две системы обозначения калибров нарезного оружия - англо-американская и европейская. В Европе патрон обозначается двумя цифрами, между которыми ставится знак умножения. Первая цифра - калибр канала ствола, вторая - длина гильзы; данные указываются в миллиметрах: 7x64,8x57,9r3x74R.
Сразу следует подчеркнуть, что такое обозначение является только названием патрона и ничего не говорит о его мощности. Например, упомянутый патрон 9,3x72R теоретически предназначен для стрельбы по косулям, а патрон 9,3x74R используется для охоты на лосей, медведей, тигров, буйволов и африканских хищников (рис. 2).
Теперь обратим внимание на патрон 8x57IRS. Буква I означает Infanterie (пехота) и говорит о том, что патрон является копией армейского патрона. Наличие буквы R (от немецкого Rand - фланец) указывает выступающую закраину. Наконец, буква S предупреждает, что пуля остроконечная (Spitze) и имеет несколько увеличенный диаметр. Дело в том, что в Германии существуют три патрона калибра 8 мм с длиной гильзы 57 мм.
Первый - 8x57R (.360R) - имеет бутылочную, но тонкую (маловместительную) гильзу и незначительную начальную скорость пули: 700 м/с при массе пули 10 г и 580 м/с при массе пули 12 г. Патрон по своей мощности годился для отстрела косуль и серн и считался слишком слабым для оленей. Он снят с производства, но ружья под этот патрон ещё встречаются. Канал ствола имеет диаметр по нарезам 8,07 мм и по полям 7,9 мм.
Второй - 8x57IR - фланцевый вариант старого германского армейского патрона 7,92x57 мм к винтовкам фирмы «Маузер» 1888 и 1898 гг. Он рассчитан на стволы с диаметром канала по нарезам 8,07 мм и по полям 7,9 мм.
Наконец, третий патрон - 8x57IRS, представляющий собой патрон 8x57IR с остроконечной пулей. Пуля имеет увеличенный диаметр, буква S в индексе означает Spitze - (остроконечная).
Патронники ружей под два последних патрона идентичны, а старые ружья под патрон 8x57IR ещё сохранились, поэтому не исключено, что кто-либо по ошибке выстрелит новым патроном из старого узкого ствола. Однако остроконечная пуля в старом стволе встретит чрезмерное сопротивление, давление газов резко повысится, и ствол будет разорван.
Во избежание роковой ошибки патроны увеличенного «S-калибра» (по нарезам - 8,20 и по полям - 7,89 мм) имеют особые опознавательные знаки: красный или чёрный лаковый ободок по стыку капсюля и донца гильзы и рифленый ободок на пуле.
В отличие от континентальной Европы, в США и Англии калибр пулевых патронов обозначается либо в сотых долях (две цифры), либо в тысячных долях дюйма (три цифры). В отечественной литературе нередко говорится, что в США каналы обозначают в сотых, а в Англии в тысячных долях. Это ошибка, возникающая из-за незнакомства авторов с зарубежными пулевыми патронами.
Поскольку калибр сам по себе ещё ничего не говорит о мощности патрона и форме его гильзы, для его опознания к цифрам прибавляется какое-либо слово, чаще всего это название разработавшей патрон фирмы: .22 «сэвидж» (.22 Savage) или .222 «ремингтон» (.222 Remington), .308 «винчестер» (.308 Winchester), .30-06 «спрингфилд» (.30-06 Springfield). В других случаях прибавляется просто название: .218 «би» (.218 Bee), .22 «хорнет» (.22 Hornet), .22 «джет» (.22 Jet), .221 «файрбол» (.221 Fireball), .22 «лонг райфл» (.22 Long Rifle). Изображение наиболее употребительных в трехстволках патронов см. на рис. 3.
Чтобы обеспечить необходимый объем раневого канала, пуля (помимо достаточной массы) должна деформироваться в теле животного. Исключение составляют только те немногие животные, которых приходится стрелять в голову пулями в сплошных оболочках (слоны, носороги, буйволы). Всех остальных зверей стреляют так называемыми полуоболочечными пулями.
Их оболочка, в отличие от оболочки армейских пуль, делается сплошной в задней части и открытой в головной части. Из отверстия в головной части оболочки обычно выдается наружу свинцовый сердечник. Форма свинцовой выдающейся части сердечника может быть полусферической, оживальной, остроконечной и плоской. В других случаях в головной части сердечника оставляется углубление, что способствует более интенсивной деформации пули. Это углубление часто прикрывается пустотелым алюминиевым или латунным обтекателем.
Полуоболочечные пули при небольших скоростях в момент удара (450-550 м/с) приобретают грибовидную форму, причем диаметр раскрывшейся головной части бывает в 2-3 раза больше диаметра самой пули. Однако при больших скоростях (700-800 м/с) в момент попадания в тело животного головная часть дробится, и осколки рвут мягкие ткани, увеличивая объём раневого канала. Хвостовая же часть сохраняет компактность и способна дробить кости. Поэтому германские конструкторы стремились создавать пули, дающие тот же эффект и при меньших остаточных скоростях.
Появились пули с Н-образной оболочкой, усиленной в задней части («штаркмантель гешосс»), с двойной оболочкой, и наконец, пули Бреннеке с сердечниками из двух частей: головной более мягкой и хвостовой - более твердой. Это пули ТИГ («торпедо идеаль гешосс») и ТУГ («торпедо универсаль гешосс»). Первые для калибров от 7 до 8 мм, вторые для калибра 9,3 мм.
Интересны пули австрийской фирмы «Хиртенбергер» калибров 7 и 8 мм, сделанные из пластичного медного сплава. В теле животного они приобретают грибовидную форму, и чем больше сопротивление тканей отстреливаемого зверя, тем больше становится «шляпка гриба». Эти пули в головной части имеют углубление, заткнутое пластмассовым наконечником. Последний в воздухе играет роль обтекателя, а в теле животного - роль клина. Такие пули в какой-то мере универсальны: не рвут косулю, а в теле кабана дают объёмный раневой канал.
Но всё же, универсальных пулевых патронов не существует и не может существовать. Если патрон слаб для данного животного, то оно будет, либо уходить и теряться для охотника, либо будет сводить с ним счёты. Если же слишком силен, то будет рвать шкуру и портить мясо. За рубежом серьёзные охотники на зверя держат два-три пулевых ружья под различные патроны.

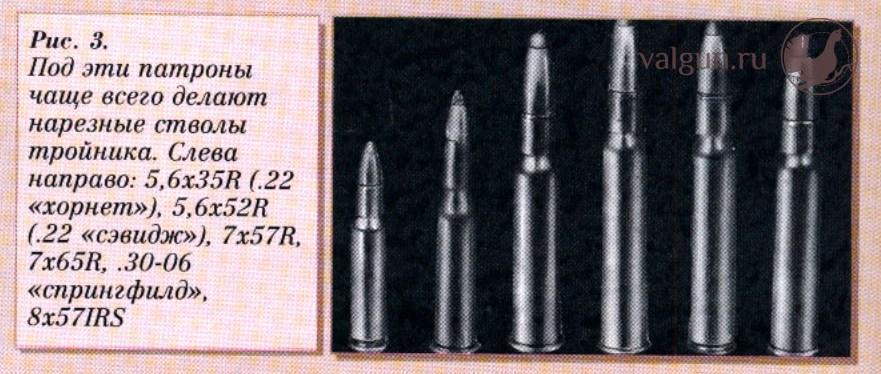

Для условий России наиболее универсальными были бы германские патроны 7x57R и 8x57IR. Специально же для зверовых охот в лесной местности подходит патрон 9,3x74R, а для гор - 7x65R. Если охотник собирается стрелять только лисиц и глухарей, то нет смысла брать ружьё под патроны средней мощности, такие как 7 мм или 8x57 мм. Для таких охот наиболее подходящим будет 5,6x35R или .22 «хорнет». У патрона неплохая настильность, достаточная убойность, а главное - низкая стоимость. Они стоят раза в два дешевле более мощных патронов. Американские патроны стоят почти вдвое дешевле германских, безусловно, не уступая им в качестве. Если кроме глухарей и лисиц приходится рассчитывать и на косуль, то прекрасными патронами являются 5,6x52R или американский .22 «сэвидж».
Очень дёшев старый американский патрон .30-30 «винчестер», который С. А. Бутурлин считал идеальным для тройника в условиях России (с учетом применения разных пуль), поскольку тройник - в первую очередь дробовое ружьё, а его нарезной ствол используется только от случая к случаю. По современным представлениям, патрон этот годен только для косули и серны. Бутурлин предлагал использовать патрон .30-30 с облегченной пулей даже при отстреле птиц для орнитологических коллекций.
Очень важна возможность приобретения пулевых патронов в данной местности. Сейчас наиболее распространенным в России патроном является 7,62x51 мм фирмы «Винчестер», но он не имеет выступающей закраины и развивает очень высокие давления. Патрон больше подходит для магазинных карабинов, чем для переломных штуцеров.
Другим подходящим для тройника патроном является патрон Блюма 9x53R, но он, по отзывам, малоубоен. Патрон Блюма повторяет баллистические характеристики патрона 9x56 «манлихер-шенауэр» или 9x57 «маузер». Но оба эти патрона, к сожалению, уже давно сняты с производства из-за малой настильности боя и недостаточной убойности по крупному зверю. Малая настильность в лесу не так страшна, зато небольшие давления этих патронов позволили бы использовать их почти в любом ружье.
Финны также использовали гильзу мосинского армейского патрона и сделали свои патроны 8,2x53R и 9,3x53R. Следует учесть, что, имея общего родоначальника с отечественным патроном 7,62x54R, финский патрон 7,62x53R (7,62x53R Finn) несколько отличается размерами гильзы и канала ствола. Размеры патронов см. в табл. 10.
Недостаточная убойность, - если не стрелять на запредельные дистанции, вещь довольно условная. Хороший знакомый автора убил на Камчатке девять медведей из карабина «Манлихер-Шенауэр» калибра 9x56 мм и на плохую убойность не жалуется. А егерь в Башкирии добыл шесть медведей из отечественного «Оленя», правда не колпачковой пулей, а сплошной, весом 19 г. В любом случае настильность 9-мм патрона не хуже, чем у штуцера или «парадокса» калибров от 12 до 32, и энергия не намного меньше, чем у трехлинейного патрона.

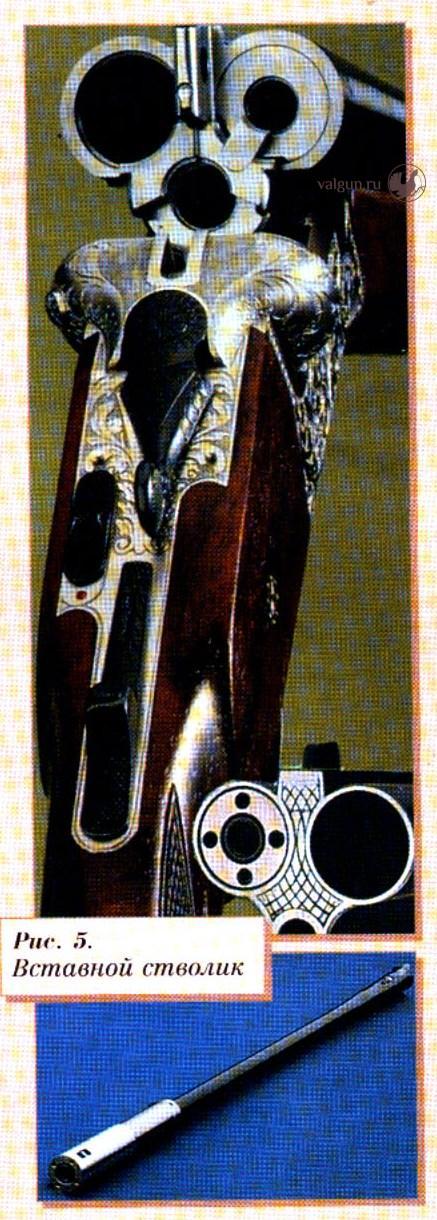

Чтобы повысить универсальность тройника, сделанного под зверовой патрон, часто используют вставные нарезные стволики под различные малокалиберные патроны. Великолепные стволики производит немецкая фирма «Кригхофф». В версии «экстра» они обеспечивают, по утверждению фирмы, для патрона .22 «винчестер магнум» (.22 Winchester Magnum) на дистанции 80 м разброс до 40 мм. Для патрона .22 «лонг райфл» показатели те же на расстоянии 50 м.
Фирма «Кригхофф» создает недорогой эрзац бокдриллинга, устанавливая вкладной стволик под довольно мощный патрон 5,6x50 «ремингтон магнум» (5,6x50 Remington Magnum) в обычный дриллинг «Плюс» (Plus), хотя вес ружья при этом, конечно, увеличивается.
Поскольку стволик вставляется в один из дробовых стволов, на тройниках с автоматическим прицелом делается стопор прицела в поднятом положении. Шнеллер в любом случае может работать и на правый дробовой замок, и потому вставные стволы обычно ставят в правый дробовой ствол.
Стволики выпускаются в версиях:
1.«ЕL-короткий» под патроны .22 «лонг райфл» и .22 «винчестер магнум» для дробовых стволов 12-го, 16-го, 20-го калибров. Длина стволика 220 мм, масса 150 г.
2. «Е-44» под патроны .22 «винчестер магнум» для дробовых стволов 12-го, 16-го, 20-го калибров. Длина стволика 440 мм, масса 200 г.
3. «Е-65» под патроны .22 «хорнет», .222 «ремингтон», 5,6x50R «магнум», 5,6x52R для дробовых стволов 12-го, 16-го, 20-го калибров. Длина стволика делается по длине стволов тройника, масса 400-500 г.
Стволики, аналогичные Е-65, делают к своим тройникам и в Зуле, на заводе, который ранее носил имя Эрнста Тельмана. К стволам 20-го калибра вкладные стволики делают только под патроны .22 «хорнет».
Вставные стволики пристреливаются не путем перемещения прицельных приспособлений, а посредством установки самого стволика в дробовом стволе. Стволики длиной 650 мм пристреливаются поворотом эксцентрической муфты в дульном срезе дробового ствола и подгоняются к прицельным приспособлениям, обслуживающим основной пулевой ствол.
В России вкладные стволики фактически находятся вне закона. МВД для своего удобства требует, чтобы каждый стволик подходил только к одному конкретному ружью, хотя такой стволик после обычного отстрела для пулегильзотеки можно просто регистрировать как отдельное ружьё. Такая практика лишает производство коммерческого смысла.
Стоимость тройников
Если не брать во внимание очень дорогие ружья класса «люкс», трехстволка - ружьё по своей идее универсальное, рабочее, следовательно, постоянно подвергающееся воздействию неблагоприятных погодных условий. При транспортировке на автомобилях, мотоциклах, снегоходах и мотолодках они подвергаются толчкам и ударам, а в горной местности всегда могут упасть вместе с хозяином. Поскольку рабочие ружья не должны быть очень дорогими, производство тройников имеет смысл, только если оно серийное. Делать же тройники (да и другие ружья) единичными экземплярами по специальным заказам нерационально.
Штучные ружья всегда обходятся очень дорого, и не дают производителю опыта, необходимого для избежания ошибок. Только многочисленные и очень дорогостоящие испытания на живучесть и надёжность могут дать гарантию качества оружия. Именно большие объёмы отработки и испытаний малейших изменений - основа надёжности армейских образцов, например, автоматов Калашникова.
В полной мере такую гарантию не даст даже длительное копирование мастерами-штучниками лучших систем, что характерно для производства тройников в Австрии и Германии. Основная причина в том, что либо под давлением заказчика, либо в результате конкуренции у мастера остается искушение внести изменение в конструкцию. Проверить его большим количеством выстрелов при малом объёме производства не по карману, а результат может стать плачевным. Даже простое увеличение массы стволов в результате их удлинения или установки более мощной оптики может привести к ускоренному появлению шата стволов.
Вообще наблюдается несколько парадоксальная картина - чем выше класс ружья, тем оно более замысловато и излишне сложно. Это легко объяснимо - штучные ружья выполняют мастера своего дела, а в массовом производстве положиться на «золотые руки» нельзя. Работоспособность, взаимозаменяемость и долговечность механизмов и деталей необходимо обеспечить «от станка».
Обратная сторона массового недорогого производства - стремление к постоянной мелочной экономии, даже в ущерб качеству. Как правило, отбрасываются мелкие полезные улучшения, которые сделали бы ружьё лучше, но требуют денег. Тем самым создается основа для появления специальных мастерских, занимающихся тюнингом готового оружия, т. е. доведением его до технически достижимого совершенства за отдельные (и нередко немалые) деньги.
Самое поразительное в этой ситуации то, что дорогие модификации серийных ружей отличаются только улучшенной отделкой и пригонкой деталей, хотя на них-то и можно было ожидать увидеть те мелочи, которые улучшают работоспособность и потребительские качества. Это и шайбы под опирающиеся на дерево головки винтов цевья, и дополнительные поверхности опоры ствола на ствольную коробку, и даже выборка в торце приклада под затылком, которая позволяет облегчить ружьё на 50-100 г.
А потому в России, чем дальше, тем более ружьё отработано, и тем больше в нем мелких ухудшений.
Трёхстволка, как уже говорилось, сочетает в себе два ружья, оба со своими механизмами. Поэтому и стоит вдвое дороже двустволки соответствующего качества. Помимо рабочих трёхстволок, выпускаются эти ружья и в улучшенной отделке, и в версии «люкс». Эти последние всё же не являются ружьями высшего класса, соответствующего таковому у дробовых ружей и штуцеров (рис. 6).

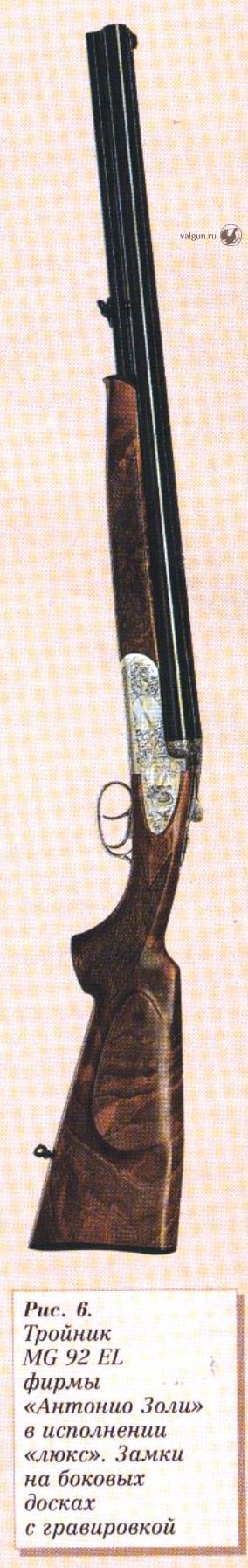

Трёхстволки в исполнении «люкс» от стандартных отличаются:
1. Замками на боковых досках и перехватывателями курков.
2. Более дорогими сортами ствольной стали.
3. Более высоким качеством ореховой древесины на ложе и цевье.
4. Более тщательной пригонкой всех деталей.
5. Обилием хорошей гравировки. Почти всегда это охотничья гравировка с фигурками зверей, реже птиц.
Иногда эти фигурки действительно бывают художественно выполненными и ими можно залюбоваться. Но чаще выполнение бывает посредственным, просто символизирующим то или иное животное. К счастью, мало кто из охотников может оценить степень художественности и заметить анатомические огрехи, допущенные при гравировании. Эти охотники удовлетворяются самим фактом наличия отделки, сознанием, что их ружьё - «люкс».
Вообще же, вне зависимости от степени художественности, различают плоскостное изображение животных, барельефное, горельефное и инкрустирование золотых фигурок в сталь. О вкусах не спорят; вообще же эта традиция уходит своими корнями в средневековье, и вытравить ее из сознания большинства немецких, да и не только немецких, охотников ещё никому не удалось.
Наряду с ружьями в версии «люкс», постоянно делались попытки создать недорогую трёхстволку для егерей и небогатых охотников. В 1930-х гг. эти, так называемые «дешёвые тройники», имели затвор в виде рамки Перде, запиравшей два подствольных крюка. Управлял рамкой нижний рычаг системы Руке, огибавший спусковую скобу. Этот же рычаг взводил курки, находившиеся на нижнем основании. Затвор дополнялся «кукольной головкой» на «продолжении прицельной планки». Ещё дешевле были такие же тройники, но с внешними курками, причём замочные доски крепились прямо к дереву.

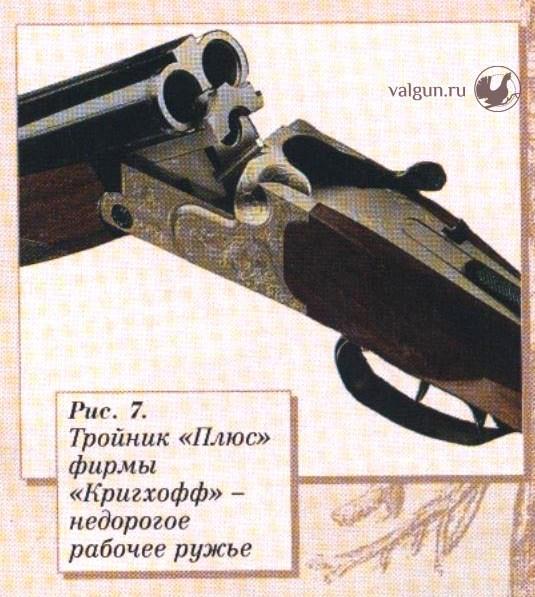

В настоящее время попытку создать дешёвый дриллинг фирма «Кригхофф» повторяет в виде модели «Плюс» (рис. 7). «Плюс» получился приблизительно на 45 процентов дешевле полносистемного тройника, Однако зульские полносистемные тройники пока обходятся даже дешевле его.
Масса тройников
В начале 1930-х гг., в связи с тем, что максимальные давления наиболее распространенных пулевых патронов были нормированы, появилась возможность делать тройники без лишнего запаса прочности. Кроме того, выяснилось, что ствольные коробки можно изготавливать и из авиационного дюралюминия с низкой удельной массой. Применение таких коробок существенно снижало массу оружия. Многие зульские фирмы с легкой руки Иоганна Якоба Рееба выпустили трёхстволки с такими коробками весом 2,7 и даже 2,6 кг при дробовых стволах 16-го калибра и нарезном стволе 8x57IRS. Тройники, таким образом, оказались легче двустволок тех же дробовых калибров. Фирма «Иммануил Мефферт» вообще все ружья стала выпускать с коробками из легкого металла.
Однако в процессе эксплуатации выяснилось, что от таких облегченных ружей редко удавалось добиться хорошего боя пулями. Далее оказалось, что новые коробки деформируются при давлениях газов свыше 2800 кг/см2. Наконец, дюраль, будучи значительно мягче стали, быстрее стирается, и в затворе появляется люфт.
Пришлось зеркало коробки закрывать стальной закаленной пластиной. В результате интерес к коробкам из легких металлов поостыл, но не погас окончательно. Правда, возникла тенденция к увеличению массы трёхстволок, даже с коробками из легких сплавов: в зависимости от мощности пулевого патрона их вес теперь колеблется от 2,8 до 3,3 кг, а со стальными коробками - от 3 до 3.5 кг.
На увеличение массы трехстволок повлияли требования охотников. Если в 1930-х гг. охотников вполне удовлетворяли дробовые стволы калибра 16/65, стрелявшие снарядами весом 28 г, то теперь им потребовался калибр 12/70 под снаряды массой 34-35 г. Тоже самое произошло с пулевыми патронами: на смену немецким патронам с максимальным давлением газов 2800-3300 кг/см2 стали приходить американские с давлениями от 3500 до 3900 кг/см2. А такие патроны Функа, как 7x72R и 8x72R с тонкой конической гильзой и максимальным давлением до 2500 кг/см2, вообще сняты с производства, а жаль.
Видимо, следует еще раз вспомнить, что австрийцы, используя для стволов и коробки сталь марки «Бёлер-Супер-Блиц», делают трёхстволки под патроны 7x65R весом около 3 кг. Приблизительно столько же весят и зульские тройники производства фирм «Зимсон» и «Меркель», если дробовые стволы имеют калибр 20/76.
Самые же тяжелые трёхстволки выпускает немецкая фирма «Фридрих Вильгельм Гейм» - 3,5-3,7 кг (рис 8, 9).
При унификации коробок под три основных дробовых калибра - 20-й, 16-й, 12-й-в дробовых стволах малых калибров нет никакого смысла. Дело в том, что расстояние между осями стволов обусловлено расстоянием между местами выхода бойков. Поскольку же оно, как правило, рассчитано на 12-й калибр, малокалиберные стволы оказываются широко расставленными, и пространство между ними заполняется очень широкими планками. В результате общая масса ружья не только не уменьшается, но зачастую бывает несколько больше, чем при стволах большого калибра.
Испытания на прочность. Клейма
В связи с опасностью огнестрельного оружия для его пользователей государство должно контролировать его испытания. Поэтому страны-члены Постоянной Международной Комиссии (ПМК) Брюссельской конвенции (в том числе и Россия) взаимно признают испытательные клейма друг друга. В этих странах испытания гражданского оружия на прочность проводятся государственными испытательными станциями или под контролем их представителей на крупных заводах с целью защиты жизни и здоровья граждан.

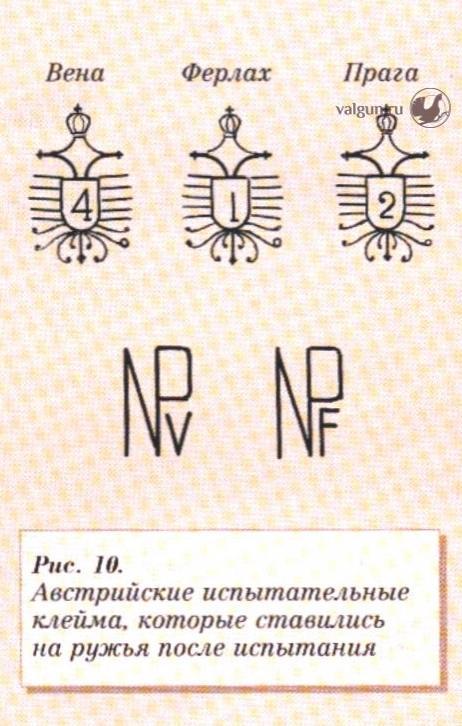

Ружья, сделанные в странах, не входящих в ПМК, при ввозе в страну ПМК должны быть испытаны на одной из станций. Поэтому, например, ружья украинского производства (если такие появятся до того, как Украина вступит в ПМК) или китайское оружие при продаже на территории России должны иметь клеймо одной из станций стран, подписавших конвенцию.
Дробовые стволы трёхстволок испытываются по нормам обычных дробовых ружей при давлении газов, равном 85 МПа для 12 калибра, 90 МПа для 16-го (около 918кг/см2) и 95 МПа для 20-го калибра. Стволы под дробовые патроны «магнум» всех калибров проверяются при давлении 120 МПа. Нарезные стволы подвергаются давлению, превышающему нормированное номинально на 30%. Число усиленных выстрелов на ствол устанавливается в зависимости от максимального давления.
В последнее время ружья все чаще и чаще испытывают только в готовом состоянии, в законченном виде. Некоторые германо-австрийские клейма этих испытаний приведены на рис. 10 и 11.

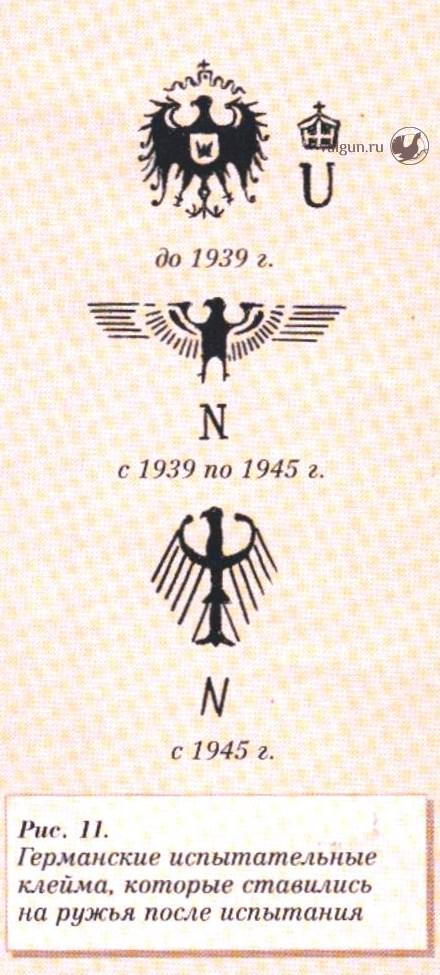

Необходимо пояснить значение трех букв на стволах немецких ружей, поскольку наши оружиеведы с завидным упорством повторяют одну и ту же ошибку. Между тем эта ошибка может привести к порче ружья и даже к выходу его вообще из строя. С легкой руки В. Сатинского, выпустившего некогда книжку «Ружейные клейма», буква S означает цилиндрическую сверловку, и никого не смущает, что на том же стволе стоит и буква W. Буква S означает дробовой ствол с раструбом только на ружьях с англоязычной маркировкой. На немецких тройниках буква S означает, что ствол изначально дробовой (Schrotlauf - дробовой ствол), а буква W - Wurgebohrung, то есть сверловка с сужением. Чоковый ствол тройника может иметь надпись voll (полный), ствол с получоком - halb (половинный). На довоенных тройниках часто этих надписей просто не было.
На пулевом же стволе будет стоять буква G (Geschob - пуля). Кроме того, будет обозначен фактический калибр по полям. Тройники делались под три различных 8-мм патрона: 8x57R (.360), 8x57IR, 8x57IRS. Первые два патрона обозначаются цифрами 7.8, а третий цифрами 7.9 и буквой S, которая в этом случае обозначает увеличенный калибр под остроконечные пули (Spitzgeshob).
У выдержавшего испытания «переломного» ружья зазор между казённым срезом ствола и щитком коробки, согласно требованиям Брюссельской конвенции, не должен быть более 0,1 мм. В России этот зазор для нового ружья установлен не более 0,05 мм, а величина 0,1 мм является пограничной: большая величина - состояние предельного износа или производственного брака.
Проверка производится следующим образом. Рычаг запирания закрытого ружья доводится рукой до упора, по прикладу ружья для выбирания зазоров в затворе наносят несильный удар рукой, и после этого проверяется зазор.
Кроме измерения зазора на казённом срезе ствола, при отстреле ружья на прочность измеряют изменения размеров патронника и затвора специальным непроходным калибром - шашкой, внешне похожей на патрон. При вставленном в патронник калибре ружьё не должно закрываться. Разница между проходным и непроходным проверочным калибром на патронник для каждого типа ружей устанавливается отдельно и зависит от мощности патронов.
Пристрелка тройников
Пулевые стволы проходят предварительную заводскую пристрелку. В Германии тройники пристреливаются по единственному, почти всегда открытому «автоматическому» целику на дистанции 100 м «в точку».
Мушка раньше бывала «рельсовая» - на тонкой пластинке сверху находился валик диаметром около 1,5 мм. Торец валика со стороны глаза делался с серебряной накладкой. Основание мушки врезалось в прицельную планку на «ласточкин хвост» спереди. Прорезь в целике - с круглым дном, очень узкая: мушка в прорези видна с минимальным просветом. Сегодня мушка часто делается прямоугольной и широкой. С узкими прорезью и мушкой прицел более точный, однако, при широкой мушке и прорези целика процесс прицеливания менее утомителен.
Прицельная планка обычно полая, и под ней проходит толкатель целика «автоматического» прицела, который при дробовой стрельбе утоплен заподлицо с поверхностью прицельной планки. При переводе ползунка-переключателя в переднее положение, т. е. для выстрела пулей, прицел автоматически поднимается.
Средняя точка попадания может существенно смещаться не только при переходе от одного типа патрона к другому с иной массой пули, но даже при замене партии патронов, несмотря на то, что в теории массы зарядов и пуль у них одинаковые. Поэтому фирма «Кригхофф» рекомендует приобретать одновременно с трёхстволкой и сотню-другую патронов той же партии, что и использованные на заводе для пристрелки, вернее, патронов, которыми пользовались на заводе при установке прицельных приспособлений (рис. 12 и 13).
При установке этих приспособлений обязательно учитывается и нагрев стволов при первом выстреле, и связанное с этим изгибание ствольного блока. Если из трёхстволки со спаянными стволами сделать подряд несколько выстрелов, то точка попадания каждого последующего выстрела на дистанции 100 м отклоняется от точки попадания предыдущего выстрела на 10-20 см.
Поэтому при стрельбе из трёхстволки со спаянными стволами интервалы между выстрелами должны длиться около 10 с. При двух нарезных стволах одного и того же калибра обязательно стреляют сперва из правого ствола, а по прошествии 10 с - из левого. При пристрелке бокдриллингов и горных штуцеров, т. е. ружей с пулевыми стволами разных калибров, из каждого ствола стреляют в холодном состоянии. Из штуцеров с вертикальным расположением стволов сначала стреляют из нижнего ствола, и только спустя 10 с - из верхнего.
При свободном пулевом стволе, который при нагревании свободно удлиняется, искривления ствольного блока не происходит. Фирма «Кригхофф» гарантирует разброс трех попаданий на дистанции 80 м не более 40 мм, но при условии, что стреляют с оптическим прицелом. У одного из встреченных автором тройников фирмы «Зауэр» (модель 3000 «Люкс») с нарезным стволом 6,5x57R (выпуск 1970-х годов) к паспорту была приложена мишень: на дистанции 100 м три пули лежат в круге диаметром 45 мм (по центрам пуль), причём места под установку оптики на ружье не было.
Немцы при оценке качества боя дробовых ружей, прежде всего, исходят из назначения ружья для той или иной охоты и делят ружья на три категории. Различают:
1) ружья для стрельбы накоротке;
2) для нормальной стрельбы;
3) ружья для стрельбы на большие расстояния.

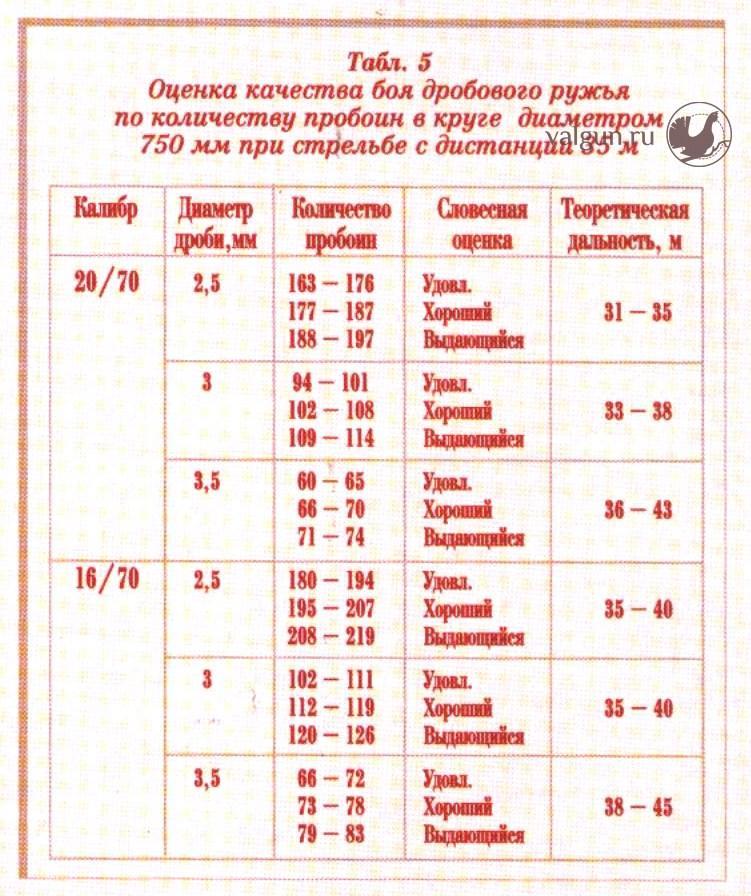

Другой особенностью немецкой оценки служит то, что критерием берут не процент кучности, а абсолютное количество пробоин в круге диаметром 750 мм при стрельбе с дистанции 35 м.
Бой нарезных ружей под пулевые патроны оценивается по разбросу траекторий. Нормативы испытательной станции Берлин-Ванзее в Нойманнсвальде различаются, однако в последнее время происходит некоторое ужесточение требований.
