Иж "шисят" и иже с ними

Владельцем оного девайса я, к счастью, больше не являюсь, и уже давно. Но периодически иметь дело с его всевозможными разновидностями мне приходится. Сразу замечу, что по привычке пишу везде Иж-60, хотя, уже более десяти лет, вместо «ижа» применяется сокращение МР-60 (МР - Mechanical Plant - Механический завод).

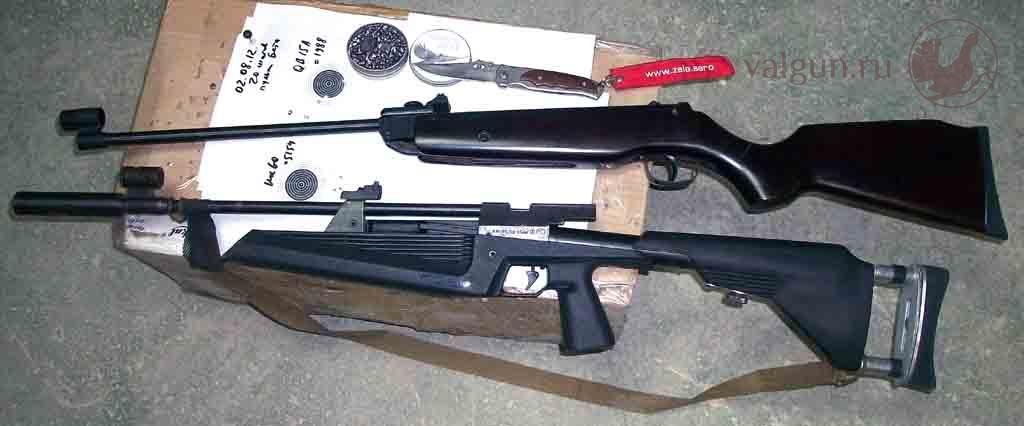

Первая винтовка Иж-61 (многозарядная модификация Иж-60), 1995 года выпуска, в старой версии со стальной коробкой, досталась мне практически даром. И хотя она была убитая – дарёному коню в зубы не смотрят. Взял специально для получения пользовательского опыта, а он нужен, потому что винтовок таких у народа много и несут их в ремонт часто. Ну, и так, развлечься. Начал с малого, собрав и отладив на скорую руку, проверил стрельбой, пульками Гамо Про Магнум.

Стрельба велась с китайским оптическим прицелом, который от отдачи сдвинулся вперёд (опоры не было) и выключил защелку магазина. При каждом перезаряжании магазин вылетал, пульки высыпались. Дульная скорость Vср получилась 116.7 м/с, то есть Еср=3.45 Дж. На мой взгляд это чуть лучше, чем совсем никак. Однако, как выяснилось позже, 116 м/с для обычной ненастроенной «шисятки» результат неплохой.

Понятно, что модель изначально разрабатывалась как «школьная», для отработки навыков стрельбы. Для неё большая мощность не только не нужна, а даже вредна. Но всё же чего-то приятного получить хотелось, не мощность, так хотя бы точность. Увы, не было и того.

Декабрь 2009 года Иж-61 - отстрел с упора, пули Квинтор 4.5 мм 0.53 гр с острой надрезаной головкой. Пули летят даже хуже, чем «вторичка», добытая из набитого картоном пулеуловителя. С 20-ти метров, с оптикой - китайским «карандашом», из 10-ти выстрелов в лист бумаги А4 попало только 3 пули. С расстояния 10 метров результат получше, с открытого прицела получился круг примерно в 10-15 см, чуть левее и ниже точки прицела. (Для сравнения, забегая вперёд, скажу, что после различных настроек другая  Иж-60 стала выдавать стабильные группы из 5-ти пуль с поперечниками в 3-4 см на расстоянии 15 метров.)

Начал разбираться детально. Люфт приклада легко ощутим. При стрельбе выпала ось шатуна, поставлена обратно и расклепана. Пришлось усилить и сам шатун, который после небольшого настрела «сложился». Замена шатуна на новый большого смысла не имеет – новый «складывается» так же, потому что загнут из тонкого стального листа и при некотором усилии, приложенном на рычаг взвода, легко выскакивает из паза поршня, за стенку которого поршень и отводится назад для постановки на взвод. Ремонт не сложный - в загиб ставится распорка из мягкого железа и крепится в шатуне поперечным штифтом-кусочком гвоздя, расклепанным с обеих сторон.

В прицеле-"карандаше" (ЗоС 3-7х20), опять же, несмотря на очень небольшой настрел, уже был люфт передней линзы, стопорные гайки развинчены, развинтилась даже задняя гайка блока передней линзы. Всё было подтянуто, блок линзы и её контргайка посажены на лак, люфт и бряк прекратился. Затяжки винтов кронштейна хватает, чтобы при стрельбе прицел не двигался. Целиться через оптику намного приятнее, чем через открытый прицел, но стало понятно, что на ТАКУЮ оптику лучше не рассчитывать. Продолжаю. С открытого прицела тупоголовым «Квинтором» на расстоянии 10 метров группы около 8 см, левее и чуть ниже.

Дальше. Верх мушки не ровный, мушка толстая, пришлось заострить и выровнять. По опыту скажу, что на старых винтовках винт, крепящий корпус мушки, часто ослабевает и корпус мушки люфтит; владельцы каким-то образом умудряются просто потерять мушку, которая на «железных» винтовках крепится спереди резьбовой втулкой.

Выровнял и укрепил основание целика. После небольшой чистки кучность Гамо Хантером улучшилась до 6 см на расстоянии 15-ти метров с упора при отрытом прицеле. Винтовка приведена к нормальному бою, снова почищена и смазана.

Следующий отстрел винтовки отличался от предыдущего наличием надульника-саундмодератора, который мне подарили на одной из выставок. Прицел открытый, сидя, прижав цевьё к вертикальной трубе отопления. Пулями Гамо Хантер: кучность из 10-ти выстрелов - 9 в круг 40 мм при одном отрыве. Пулями ДЦМ, запас которых сохранился с советских времен, кучность по 5-ти пробоинам похуже - 65 мм, с парой непонятных отрывов.

В феврале 2010 года для сравнения поставил китайский коллиматор ЗОС HQ417 1х30-RD-P. Вес коллиматора 60 гр., ластхвост под 11 мм, длина 50 мм, прицел свисает сзади с его ластхвоста еще на 20 мм. Длина прицела 110 мм, высота 60 мм, в самой широкой части 42 мм. Устанавливается легко и просто. Элемент питания СР2032. Продавец утверждает, что прицел для пневматики, цена 236 рублей. Отстрелял несколько магазинов, не скажу, что точность возросла, но стрелять стало нагляднее. А потом винтовка случайно упала с гвоздя, на котором висела, и прицел "умер" - корпус прицела треснул, передняя линза сместилась - марка пропала. В принципе, ремонтопригодно, запаять-заклеить. Однако возиться не стал, просто снял. Во-первых, сам прицел стоит не жёстко, а во-вторых, никакого особого смысла в таком прицеле я не обнаружил. Возможно, к коллиматору нужна особая привычка, или потребности у меня не те – коллиматор, прежде всего, нужен для ускорения прицеливания или, возможно, для дальнозорких, тем, кто мушку с целиком совместить не может. Не мой случай, даже при моей близорукости.

Позже пришло понимание, что и многозарядная винтовка мне совсем не нужна. Мало того, что пулька мнётся при подаче из магазина, ещё и магазин нормально работает не со всякой пулькой. В итоге, летом 2010 года, по случаю, Иж-61 была обменяна на старую некомплектную однозарядную Иж-60, опять же, со стальной коробкой, опять же, 1995 года выпуска.

На эту винтовку сразу установил удлинитель приклада, регулируемый затыльник и опробованный ранее надульник-саундмодератор. Жестяной целик заменил на пластиковый регулируемый от карабина «Севедж». Диапазон регулировок этого целика, в принципе, невелик, по вертикали значительно меньше «родного», который болтался как цветок в проруби, зато есть хоть какая-то регулировка по горизонтали. Конечно, создает мороку при первой пристрелке, но впоследствии и не сбивается. А поправки в настройку внести не трудно и не долго. Мушка была утеряна прежним владельцем, новую в продаже поблизости не нашел, поэтому поставил вырезанную тут же из подручных материалов, просто из консервной банки. Пенёк заострил, точнее заузил и утоньшил - целиться по круглому «яблоку» мишени стало удобнее.

ИЖ-60, ИЖ-61

Результаты отстрела пневматических винтовок, октябрь-ноябрь 2010 года; (хронограф Combro cd-625):

Образцы

Пуля

Дульная скорость, м/с

Еоср Дж (по прибору)

QB18 Китай

H&N Ds

150.1  148.3  149.6

около 5.9 J ср

Иж-60

ДЦМ

113.1  133.4  135.6

около 4 J

Иж-60

H&N Ds

126.1  128.0  122.6

ср 4- 4.3 J

Иж-60

гамо прохантер

123.7  111.6  114.1

3,6 J cp

Чтобы избавиться от люфта закрепил приклад вторым винтом. Удлиннил его через втулки спортивным затыльником. Перебрал нутро, поставил новые манжету и утяжелитель поршня. В результате винтовка стала давать от 3,5 до 4,5 джоулей разными пульками. Для стрельбы по бумажным мишеням нормально, хотя и хочется большего. Кучность на тот момент тоже не выдающаяся, вышел на устойчивые группы 3-4 см на 15 метрах, но надо, конечно, дальше разбираться и настраивать. Хоть я стрелок и аховый, но где-то тут явно ещё одна собака порылась.

А в общем, для отдохновения и развлечения вполне себя оправдывает.

Результаты отстрела пневматического оружия (хронограф Combro cd-625, октябрь 2011 г):

Образцы

Пуля

Cкорость, м/с=Энергия, Дж

В1-1

Бета

V149.0=E5.88  V149.7=E5.93

QB15

Бета

V148.8=E5.86  V150.3=E5.98

QB20

Гамо Про Матч Компетишн

V158.7=E6.67  V163.0=E7.04

Иж-60

Бета 0.52г

V121.6=E3.91 V127.4=E4.29 (расчет 4.22 Дж) с кольцом досылателя

Иж-60

Бета 0.52г

V143.0=E5.44  V140.8=E5.25  V145.1=5.27 после ремонта

В конце 2011 года произведена доработка: добавлено еще одно уплотнительное кольцо на досылатель, на 20 мм расточен задник и выброшена трещотка, для того, чтобы поставить пружину от МР-512, подобраны манжеты и прокладки под пружину. При стрельбе пульками Бета «по бумаге» дульная скорость Vср получилась примерно 140 м/с, энергия за 5 Дж.

Вес с серьёзным оптическим прицелом, надульником и затыльником увеличился до 3.26 кг, общая длина достигла 97 см. Размер от спуска до затылка приклада стал 42 см, от затылка до целика 59 см.  Длина прицельной линии 241 мм. Высота мушки над осью канала ствола составила около 24 мм.

Наиболее удачные группы на 10-ти метрах в пределах 2 см, это с оптикой, но и дорогие пульки я не использовал, вполне устраивали пульки Бета от нижегородского «Квинтора».

Винтовка эта служила у меня лет десять, в конце концов, она была продана под переделку в ПСП.  Была эта «шисятка» не единственной, сравнивать с чем есть, ещё в 1989 году была куплена в магазине «Охота» однозарядная пневматическая Иж-38, которой пользуюсь до сих пор.

Надо заметить, что не смотря ни на что, «шисятки» в магазинах раскупаются неплохо и заводом постоянно модернизируются. Есть модификации для биатлона и с баллоном СО. А вариант с баллоном с предварительной накачкой кустари начали делать намного раньше, чем завод. Осенью 2020 года появился интересный вариант с деревянной ложей.

ИЖ-60, ИЖ-61

Ремонт  ИЖ-60, 61.

Мне кажется, стоит написать о некоторых встречающихся дефектах «шисяток» и опыте их устранения.

Итак, часто встречающийся дефект - невозвращение рычага взведения, т.е. проблема в том, что после взведения рычаг взвода обратно не уходит.

ИЖ-60, ИЖ-61

Причины возникновения поломки могут быть разные. Надо заметить, что конструкция винтовки не расчитана на серьёзные нагрузки, поэтому в коммерческих тирах использовать её не желательно, так как сплошь и рядом не очень трезвые «сильномогучие богатыри» умудряются выдернуть шатун рычага из прорези поршня. Повторю, менять на новый большого смысла нет, проще и надежнее отремонтировать самому.

Далее, в бытовых условиях при самостоятельной разборке часто случается утеря фиксатора рычага взведения. Новый фиксатор вырезается из кусочка листового металла подходящей толщины, подбор загиба производится опытным путем. Если загиб мал, толкатель может проскочить, придется разбирать снова.

ИЖ-60, ИЖ-61

Следующий вариант, внешне выглядящий похоже - поршень заклинивается шепталом, которому просто не хватает силы сорваться со взвода. Чтобы это исправить, надо зачистить и чуть притупить боевой взвод поршня. Возможен и обратный случай - поршень при взводе не встаёт на боевой взвод. потому что шептало не опускается, поскольку рычаг держит торец шептала и силы пружины шептала не хватает. Тут возможных причин несколько, самая простая - заусенцы. После зачистки заусенцев на торце шептала со стороны рычага всё должно работать нормально.

В последнее время на совершенно новых винтовках обнаружен новый «глюк» такого типа – шептало не опускается пружиной в вырез поршня, потому что клинится выступающим краем пластикового стопорного штифта спускового крючка. Для устранения этого недостатка достаточно остриём ножа срезать излишнюю часть выступа, даже разборки винтовки не требуется. Совершенно пустячный случай, дело не на минуту - на секунды. А первый раз я искал причину почти целый день, несколько раз разобрав почти до винтика и опять собрав винтовку.

Бывает, что винтовка не работает из-за неправильной регулировки усилий и ходов спуска в УСМ, поэтому без понимания конструкции туда лучше не лезть.

Если рычаг остаётся отведённым и не складывается, разборка производится при помощи шила - оно вставляется между зубьями стопора и трещотки рычага. Стопор отжимается, рычаг осторожно складывается, затем выбивается его ось. Для упрощения сборки, если приходится заниматься этим часто, лучше сделать подставную ось рычага того же диаметра (около 5 мм) с заостренным концом, другой конец плоский. Острым концом легко совмещаются и прошиваются отверстия цилиндра и рычага, потом ударами через родную ось подставная ось выбивается насквозь, а родная ось сама встаёт на место.

Ствол винтовки ввернут в пластмассовую коробку на резьбу с герметиком, при необходимости (если пулька упирается при досылании в ствол) его можно вывернуть при необходимости, просто обернув картонкой и зажав в тиски. Это надо, например, для устранения утыкания пули в торец ствола при досылании, когда на входе с казны в канал ствола наносится увеличенная заходная фаска.

Иногда при сборке Иж-60 на заводе путают резиновые колечки. Для упрощения разборки-сборки на винт стойки ствола ставится стопорное кольцо, на уплотнение досылателя – почти такое же кольцо, но чуть меньшего диаметра. Если на досылатель поставить кольцо большего размера, при досылании оно упирается в ребро  коробки, изгибается, портится и слетает с досылателя. Меняем повреждённое кольцо на кольцо родного диаметра, и лучше сразу нанести фаски на острые кромки торцов окна под досылатель, чтобы они не закусывали новое кольцо. При отсутствии кольца на винте стойки (это передний нижний винт-шуруп, крепящий ложу к стойке ствола), желательно поставить туда хотя пластиковую шайбу. Нет под рукой подходящей, можно даже вырезанную из кусочка бутылки-полторашки или флакона от шампуня. Даже такая шайба сбережёт немало времени и нервов, предотвращая попадание вывинченного винта во внутреннюю полость пустотелой ложи. Крошка пластилина на крест отвертки упростит вход этого винта в отверстие стойки.

У винтовок с магазином случается затирание досылателя в магазине, либо о пульку, либо пульки в пульном входе ствола. Надо всё вычистить, проверить досылатель на искривление, если муфта пластиковая – вывинтить ствол и осмотреть вход. Я просто снимал ложу, обертывал ствол в толстую бумагу, чтобы не поцарапать, зажимал в тиски и отвинчивал. Завинчивал обратно точно так же, уже до совмещения мушки и целика.

ИЖ-60, ИЖ-61

«Разгон» винтовки.

Казалось бы, на кой леший они, эти мы/сы нужны? Не та это винтовка, чтобы о скоростях и энергиях думать. Завод специально делает эксплутационные характеристики столь слабыми, винтовка же юниорская. Если уж очень захочется «мощи» – есть у меня винтовка в .308Вин, да и, из 12 калибра пулями всегда можно пострелять.

Однако, во-первых, из .308вин в рабочий перерыв в коридоре не постреляешь, для таких забав пневматика нужна. Да и цена выстрела несоизмерима, что тоже играет роль. Отсутствие сильной отдачи позволяет лучше отработать нажатие на спусковой крючок.

Во-вторых, если уж по закону можно свободно покупать до 7.5 Дж – пусть параметры будут где-то поближе к верхней цифре. 3-4 Дж уж совсем слабо, этак и жёваной бумагой из трубочки плеваться можно. А пулеуловитель и для 3 Дж, и для 7.5 Дж тот же.

В-третьих, есть некоторые сведения, что при 7 Дж пулька летит устойчивее и точнее, чем при 3-х.

В-четвертых, о разгоне слабой пневматики рано или поздно почему-то задумывается каждый второй владелец, не считая каждого первого.

Сразу возникающая мысль поставить пружину потолще и подлинее, в данном случае, не оказывается правильной. Как и для всей пружинно-поршневой пневматики, разгон «шисятки» ограничен тем фактом, что поршень сжимает воздух в цилиндре не равномерно.

Рассмотрим процесс выстрела чуть подробнее. Ствол заткнут пулькой, для того, чтобы сдвинуть её и направить в нарезы ствола требуется усилие, создающее необходимое давление воздуха. Почему создающее? Потому, что если нет некоторого первоначального сопротивления пули, она сдвинется раньше и возрастающий заснарядный объем (принятый в артиллерии термин) просто не даст развиться максимально возможному давлению. Пружина толкает поршень, поршень сжимает в цилиндре воздух, воздух давит на пульку и пулька начинает свой путь по стволу. (Как известно, сила, движущая пульку по каналу равна давлению, помноженному на площадь канала. То есть чтобы сильнее толкать, нужно давление повыше. А оно высокое, пока объем мал. ) В некий момент времени в узком перепускном тракте от цилиндра в ствол создается такое сопротивление воздуху, что сжимаемый в цилиндре воздух образует воздушную подушку, которая начинает тормозить, останавливать, а то и отбрасывать поршень назад. Сдинувшись назад, поршень освобождает место для воздуха, давление падаёт и даёт возможность поршню снова двинуться вперёд, т.е. движение поршня идёт рывками и с остановками для выравнивания давления. Усилив пружину, мы только увеличим величину рывков и время остановок поршня - пуля уже получила некую энергию и успела вылететь из ствола, а поршень ещё не дошёл до конечной точки. При утяжелении поршня процесс движения должен сглаживаться, так как воздух идёт плавнее, быстрее и равномернее, однако опять же при повышенном давлении перепуск тормозит сильнее, найти оптимальное сочетание веса поршня и силы пружины не просто.

Большое значение имеет конструкция перепускного тракта - чем он короче и плавнее, тем поток ламинарнее, потери на турбулентность меньше. Тем не менее, в интернете можно встретить сообщения о том, что меньший диаметр перепуска увеличивает скорость. Проведенные мной опыты это отрицают. Но надо отметить, что в разных случаях эффект от изменения этого диаметра получается разный. Так что смысл любой доработки проверить можно только стрельбой на скоростемере. Теория работы пневматики описана в отличной книжке Cardew GV, Cardew GM. «The Airgun from trigger to target», которую в русском переводе можно найти в интернете.

Итак, в случае с «шисяткой», выйти за разрешённые законом границы всё равно не удастся, но поэкспериментировать с разгоном интересно и познавательно.

1. Как ни крути, а источником энергии является боевая пружина, поэтому начинаем с неё. В Иж-60 она сделана из проволоки 2.5 мм. Диаметр проволоки и длина пружины, вот два параметра, подбором которых и получают оптимум. Надо помнить, что оба параметра ограничены неким пределом – поршень в результате должен взводиться, то есть, длина полностью сжатой пружины ограничена ходом поршня при взведении и постановкой его на боевой взвод шептала. Часто встречающийся «трабл» - поставили пружину сильнее или длиннее, а поршень не взводится.

Пружина из более толстой проволоки имеет более крутую линию размерно-силовой диаграммы, то есть она короче, число витков меньше и сила её при разжатии падает быстрее. Потому применение пружины из проволоки 3 мм в данном случае даёт не много. Плюс ещё допустимые напряжения для стали уменьшаются с увеличением диаметра  проволоки (то есть более тонкая проволока более прочная и позволяет быть навитой с бо'льшим шагом).  Другой путь – как раз увеличение шага навивки пружины, соответственно её  свободной длины. Тут уже сказывается материал проволоки. Проволоку лучше брать: а) шлифованную снаружи и, б) из хорошей стали, типа 60С2А или 50ХФА. Делать усиленную пружину из обычной углеродистой проволоки большого смысла нет, она не выдержит напряжений и не сохранит первоначальную длину. Для придания пружине максимально возможного для данной стали шага навивки, пружина из обычной углеродистой (т.н. патентированной) проволоки навивается длиннее (при том же числе витков), производится отпуск при температуре 240-260 °C и после выдержки в течение 12 часов в сжатом состоянии («заневоливания»), остаются наибольшие возможные для данного материала и его твёрдости шаг и длина. Чем длиннее пружина после заневоливания, тем сильнее. Если после установки на боевой взвод со штатной пружиной остается большой запас взведения, новую пружину надо делать с чуть большим числом витков. Или хотя бы заполнить этот запас шайбами подходящего диаметра (проще всего бросить в поршень полтинник -50 коп., и даже не один. )

Кстати, многие владельцы  считают, что если поставить в винтовку еще пару шайб, чуть длиннее пружину, потяжелее и подлиннее утяжелитель поршня, то это полезно, «бой будет сильнее». Обычно винтовка с такой добавкой вполне собирается- но вот, увы! Взводиться и стрелять не согласна. «Ой! А чота не стреляет! Всего только пару шайбочек поставил.»  В этом смысле полная аналогия с чемоданом –накидать-то в него можно много, но вот увы, закрываться «чумадан» не согласен, боливар столько не везет.  Надо понимать, что всевозможные шайбы –это мертвый груз, если уж  хочется выжать все резервы, надо взять пружину подлиннее (или добавить к существующей еще кусочек, только через тонкую шайбу, чтобы крайние витки не сцеплялись) и уже тогда проверять работоспособность, укорачивая на полвитка-виток до того момента, как винтовка начнет взводиться и стрелять.

Дальнейшее усиление уже связано с газовой пружиной и, ещё далее, с баллоном предварительной накачки. Что лежит уже за границей моих интересов.

Размеры и энергетика боевых пружин пневматических винтовок согласно КД.

Параметр / изделие

Иж-60

Иж-38

МР-512М

МР-512

D мм

2.5

2.8

3.0

2.8

Dн мм

19.3-19.6

19.3-19.6

19.0

19.6

Rs МПа

1122

1050

113.5кг/мм2

106.0 кг/мм2

Н0 мм

222-230

255-265

255-250

220-230

Н1 мм

130

177

208

188

Н2 мм

90

118

123

103

Н3 мм

81.25

112

112.5

96.6

Р1 Н

259.8

296

226

162

Р2 Н

301-397

439-548

628-758

440-525

Р3 Н

386

515

740

514

No

31.5

39-40

39.5

34.5



В таблице: Н – длина боевой пружины в разном положении. Но - пружина свободна, Н2 – поршень на взводе, Н1 – поршень спущен, в переднем положении, Н3 – пружина «на витках», сжата до упора. Соответственно, P1, P2, P3 – усилия пружины в соответствующем состоянии, Dн – наружный диаметр пружины, D – диаметр проволоки, Nо – общее число витков, крайние витки указанных пружин подогнуты и шлифованы, Rs – расчетные максимальные напряжения в пружине.



ИЖ-60, ИЖ-61

Размерно-силовая диаграмма пружины. По горизонтали – длина, по вертикали - усилие. Площадь под линией – энергия пружины. Отношение дульной энергии пули к рабочей энергии пружины – КПД винтовки.

2. Дополнительная пружина, устанавливаемая внутрь боевой. Эту пружину обычно делают с левой навивкой. Она даёт ещё сколько-то энергии, но при её установке резко увеличивается усилие взведения. Для данной пружины надо точить соответствующий груз в поршень (и он станет легче, что плохо) и ставить подходящую шайбу, чтобы она не проваливалась в колодку. И в результате, существенное увеличение скорости без прочих улучшений остается под большим вопросом.

3. В винтовке должен быть штатный груз, устанавливаемый в поршень. Он утяжеляет подвижные части вследствие использования пустующего внутреннего объёма пружины и служит для этой пружины направляющей. По мнению специалистов, груз существенно улучшает скорость за счёт того, что при лёгком поршне даже мощная пружина не может сразу продавить сопротивление воздуха.  То есть, при движении поршня вперёд поршень совершает колебательное движение вперёд-назад.  Для уменьшения этого явления в грузе спереди по оси сверлят отверстие диаметром около 4 мм и глубиной до 10мм, в это отверстие ставят винтовую цилиндрическую (обычную) пружинку так, чтобы она в свободном состоянии торчала на 4-6 мм. (Именно такие размеры мне некогда рекомендовали. Имею тихое подозрение, что внутрь утяжелителя можно вставить пружину и помощнее, это тоже дополнительная энергия.) Боевой пружиной о поршень на взводе эту малую пружину вожмет в груз заподлицо. Но при выстреле она сдвинет поршень немного вперёд, и удар по сжимаемому воздуху получается двойной и пружинный - растянутый. Что опять же, как будто, уменьшает «волновое» сопротивление и повышает скорость. Однако, настройка подобной колебательной системы очень сложна и трудоёмка, а без замеров скорости пули смысл её не ясен.

4. Как говорят, сильно снижают скорость паразитные пазухи в стыке трубы коробки и передней вставки. Максимальное давление воздуха в коробке (в первом приближении) достигается при крайнем переднем положении поршня. Чем больше в этот момент объём полости, тем меньше давление. Поэтому, паразитные пазухи, добавляющие «мёртвый» объём, надо чем-то залить для сокращения оного. Например, эпоксидной смолой. При осмотре очередной «шисятки» 2005 года выпуска, уже с пластмассовой муфтой, которую принесли с жалобой на «слабость», выявилось, что основные потери давления происходят именно через переднюю заглушку цилиндра. Стоящее там резиновое уплотнительное кольцо местами срезано и не держит воздух. Залил эпоксидкой - энергия сразу  выросла с 0,6 до 4 Дж. Кроме того, т.к. винтовка имела пластиковую муфту, появилась возможность укоротить заглушку спереди на пару-тройку миллиметров для увеличения рабочего хода поршня.

5. Обязательно притупить вытупающие в коробке острые кромки, чтобы манжета при установке не прорезалась о них. В интернете советуют прошлифовать внутреннюю поверхность  цилиндра деревянным шпалером с наклееной наждачной бумагой. Безусловно, после  прорезки пазов и термообработки внутренняя полость коробки далека от идеального цилиндра, что ведет к перекосам, торможениям и рывкам при движении поршня, да и условия работы манжеты затруднены, а значит есть лишние утечки воздуха и потери давления. Сомневаюсь, что кустарным способом удастся получить более качественную поверхность цилиндра, чем в заводских условиях, а вот снять заусенки имеет смысл.

6. Манжета. Снимите манжету и осмотрите её, она должна быть целой. Для обтюрации (обеспечении герметизации) манжету надо смазать, желательно не горящим силиконом. Вопрос дизельного эффекта, то есть, увеличения скорости пули за счёт горения смазки или дополнительного жидкого горючего, я, за неимением опыта, да и смысла, рассматривать не буду.

Опять же, в интернете, есть рекомендации по заливке кольцевой прорези на передней её поверхности силиконовым герметиком. Как раз для уменьшения «мёртвого» объема. На мой взгляд, эффективнее обточить немного манжету спереди, сняв её высоту и, следовательно, уменьшив этот самый «мертвый» объём кольцевой канавки на торце. Это же чуть-чуть увеличивает рабочий ход поршня, а значит и первоначальный объем сжимаемого воздуха, но про эту малость можно и не упоминать. По крайней мере, после такой операции отстрел на скоростемере показывает существенную добавку скорости пульки.

7. Очень полезно сделать хорошее уплотнение досылателя. Досылатель зажимается в патрон сверлильного станка или электродрели. Полотном ножовки прорезается дополнительный неглубокий пазик под второе уплотнительное кольцо на досылателе (или первое, если его не было, как на деталях первых выпусков). Края зачищаются. Уплотнительное кольцо можно добыть из клапана использованой газовой зажигалки.

8. Подбор пуль. Охотясь со своей Иж-38, обнаружил, что при выстреле на близком расстоянии по крылу птицы, пулька расплющивается и не пробивает перья. В те давние времена выбора пуль в магазине не было в принципе, потому я стал использовать дробь 00 - она давала большее проникающее действие. Потом задумался о самостоятельной отливке или штамповке пуль, так как обычную охотничью дробь в пневматике приспособить сложно вследствие очень большого отклонения от идеала по форме и весу. Даже после сортировки часть дробин проваливается сквозь ствол, другая часть застревает на входе. Эпоха всеобщего дефицита ушла в прошлое, сейчас  возиться с дробью смысла нет, можно подобрать пулю из имеющихся в продаже.

Для более тяжелой пули перепуск воздуха из цилиндра в ствол может быть лучше, и коэффициент использования энергии пружины может быть больше - возможно, пуля будет иметь большую энергию (не скорость). То же самое по кучности, разница в результатах будет даже при замене партии пуль. Для охоты можно использовать тяжелые пули, но при их выборе надо обязательно учитывать дульное сужение канала ствола, которое имеется на этих винтовках для увеличения кучности боя. Иначе пуля может и не пройти. Возможно также, что избыточно длинная пуля не будет достаточно стабильна в полёте. Бывают сорта пулек, которые создают повышенное сопротивление при выстреле и в результате показывают меньшую энергию, чем другие такого же веса. В общем, подбираем пули опытным путём. Для охоты есть пульки с твердым сердечником или вставкой, хотя сложная сборная пулька в теории должна давать больший разброс. Для стрельбы "по бумаге" обычно применяют пульки с плоским передним торцем, они дают более четкий след на мишени, легче и точнее померять результат, что бывает важно для соревнований. Отдельно надо сказать о "светозвуковых" пульках типа "Торнадо". При попадании в твердую поверхность они дают вспышку и хлопок, я пользовался ими изредка для развлечения или при необходимости, но как раз на "шисятке" обнаружил, что с некоторого времени их конструкция изменилась, и теперь полость их сзади открыта. При стрльтбе из переломных винтовок проблем нет, а вот острый досылатель "шисятки" при досылании пульку накалывает пульку, по сути происходит взрыв в патроннике, что может даже испортить винтовку.

Безусловно, все возможные варианты разгона продумать и опробовать я не мог, поле деятельности для энтузиастов бескрайнее. Просто буду рад, если что-то из вышесказанного кому-то пригодится.

СРАВНЕНИЕ ХАРАКТЕРИСТИК ПНЕВМАТИЧЕСКИХ ВИНТОВОК.

(20.05.2001 - 03.01.2002)

Образцы

МР-514

ПСР

Иж-38

МР-512

Иж-60

Иж-61

005140001

С52842, 1956 г

89067246

0151200821

0001622

016104615

Калибр, мм

4.5

4.5

4.5

4.5

4.5

4.5

Масса винтовки, гр

2950

2220



2200

2470

1970

Масса без приклада, гр

2040

1580



1730

1930

1460

Масса приклада, гр

920

640



490

540

520

Материал муфты ствола

сталь

сталь

сталь

сталь

сталь

пластмасса

Материал приклада

бук

береза

быстро-сборный

пластик

пластик

пластик

Длина винтовки, мм

620

1035

1030

1040

755/785

785/825

Длина ствола, мм

450

449

412

447

410

450

Длина метал. части, мм

582

693

654

715

688

730

Диаметр цилиндра, мм

28.9

28.9

-

28.8

29.1

29.0

Диаметр ствола, мм

13 (21)

14.4

13.1

13

13

13

P.S.

Как говорится: никогда не говори никогда. Нежданно-негаданно у меня снова завелась «шисятка».

Короче, никогда такого не было, и вот опять, совершенно даром, досталась слегка ограбленная МР-61. Год выпуска 2012, сломаны - хвост пластиковой муфты ствола и муфта рычага взведения, тоже пластиковая. Похоже, после неслабого удара обо что-то. Владельцу такую «инвалидку» отдавать в ремонт на завод смысла нет, слишком большие затраты, проще новую купить. Решил взять в учебно-экспериментально-развлекательных целях, вкладывать в её восстановление существенные финансы и время не планирую.

Ремонт муфты ствола - проклейка с установкой распорки. Вырезал распорку-клин из дерева, покрасил в чёрный цвет. Проклеил цинакрилатом трещину на муфте, промазал клеем распорку, забил её под муфту и проклеил еще раз.

В хозяйстве нашлись: муфта рычага взвода, старая, ещё алюминиевая и рычаг взвода, тоже старый, с пружинной защелкой и сломаным шатуном. Отремонтирован шатун - вставлен на заклепку вкладыш, выпилено новое «ухо» взамен отломанного. А вот сам рычаг сходу не подошёл, пришлось запилить скос под досылатель на рычаге взвода сбоку. Выяснил, что нынешние досылатели, хотя и взаимозаменяемы со старыми, но имеют осязаемо короткий задний направляющий цилиндический выступ. Разрядка под досылатель на рычаге взвода стала больше и начинается ближе к оси. Даже странно – а как досылатель со старым рычагом работал?

ИЖ-60, ИЖ-61 ИЖ-60, ИЖ-61

В «изначально-старом» виде с пластиковой муфтой винтовка весила 2.0 кг, с измененным удлиненным прикладом и надульником стала 2.28 кг. Общая длина теперь 960 мм, длина линии прицеливания 326 мм – практически стандартная, расстояние от спускового крючка до середины затыльника приклада 409 мм.

ИЖ-60, ИЖ-61

Первый же после сборки отстрел порадовал – пульками «Бета» показал в среднем Vo 483.83 ф/с=147.6 м/с, то есть, Еср 5.66 Дж, что для «шисятки» даже лучше, чем очень неплохо. Метров на 20 в секунду больше, чем обычно. В среднем, конечно, судя по тому, что не так давно мерял «искаропки». Кучность тоже на уровне – на 12 метров по бумаге некоторые (не все конечно) пятипульные группы сливаются в одну дыру. И это с обычными штатными пружиной и утяжелителем, с досылателем без уплотнительного кольца и непиленой манжетой.

Что ж, «такая корова нужна самому», можно и дальше этой винтовкой заниматься. Ну, где пять винтовок умещаются, там и шестой место найдется. Пусть лежит, там посмотрим, будет поле для опытов.

ИЖ-60, ИЖ-61

Литература о пневматических винтовках:

Беляков Д. Это вы можете: доводка пневматики. "Ружье РОЖ", 4-2001.

Дерюшев И.Е., Драгунов М.Е., Михайлов Л.Е. Спортивное оружие. Ижевское оружие. Том 2, Изд. дом "Удмуртский университет", 2002, 312 с, 3 тыс.э.

Табольская Елена. Гениально просто и просто гениально. Пневматическое оружие конструкции Валерия Черепанова. «Калашников», 5-2008.

Юрий Даньшов. Внутренняя баллистика пневматического оружия. Журнал "Пневматическое оружие”.

Cardew GV, Cardew GM. The Airgun from trigger to target. (Пневматическое ружьё от спускового крючка до мишени. Перевод И.Г. Рогожкин, 2003-2004 гг.)



В.Вальнев, январь 2021 г., Ижевск.
