Глава 5. НЕИЗВЕСТНЫЕ УНИВЕРСАЛЬНЫЕ И ОДНОСПУСКОВЫЕ МЕХАНИЗМЫ ДВУСТВОЛЬНЫХ РУЖЕЙ ИЖМЕХЗАВОДА.

На одной из встреч с молодежью конструктор знаменитой снайперской винтовки Евгений Федорович Драгунов говорил, что прежде чем получится один удачный механизм, приходится переделать кучу неудачных вариантов в железе, а число вариантов, прорисованных конструктором на бумаге и прокрученных в уме, и вовсе не поддается никакому учёту. Так и на Ижмехзаводе - на каждый выпускаемый заводом механизм найдётся несколько механизмов, которые нельзя назвать неудачными, они, несомненно, интересны, но по разным причинам не пошли в серию. Ниже описаны несколько таких универсальных и односпусковых механизмов двуствольных ружей.

Механизм В.Лобаса для ружья ИЖ-59

Первый из известных мне подобных механизмов был описан в одном из номеров журнала "Охота и охотничье хозяйство" за 1963 г.

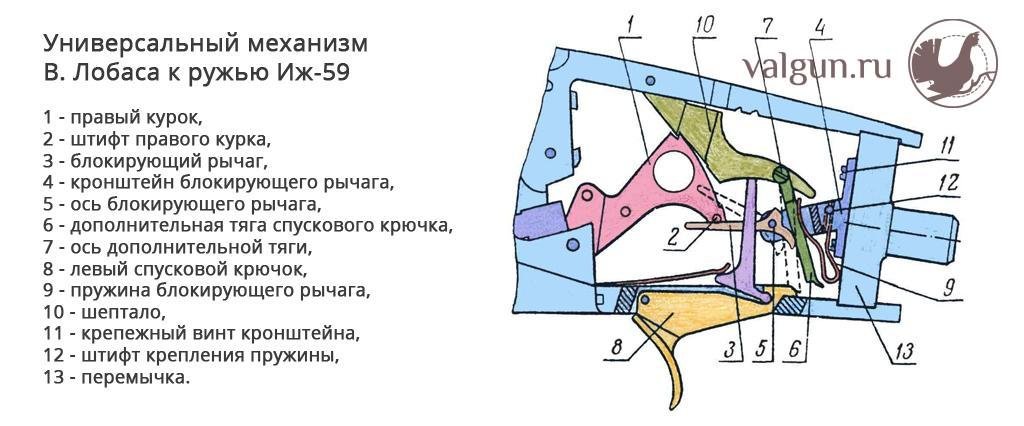

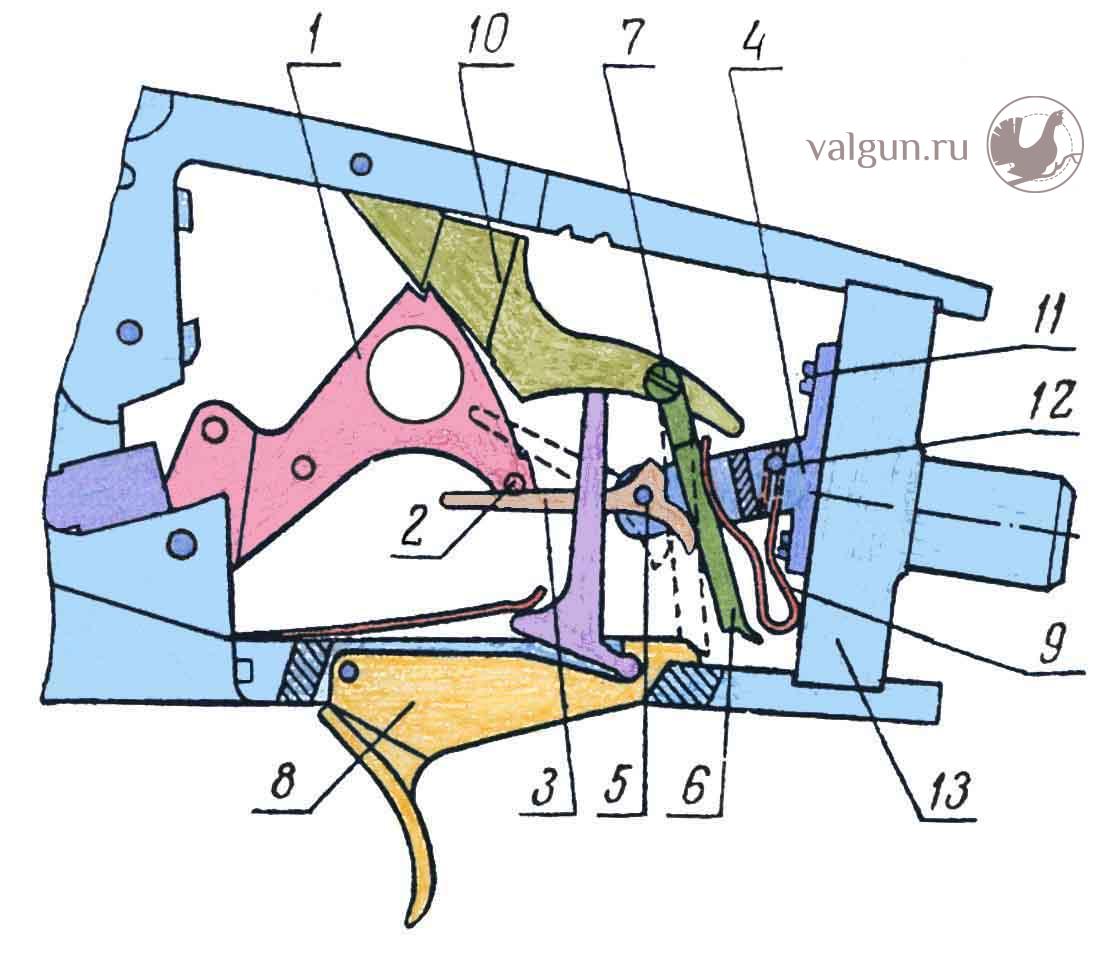

Рис. 21. Универсальный механизм В. Лобаса к ружью Иж-59. (рис. В.Лобаса): 1 - правый курок, 2 - штифт правого курка, 3 - блокирующий рычаг, 4 - кронштейн блокирующего рычага, 5 - ось блокирующего рычага, 6 - дополнительная тяга спускового крючка, 7 - ось дополнительной тяги, 8 - левый спусковой крючок, 9 - пружина блокирующего рычага, 10 - шептало, 11 - крепежный винт кронштейна, 12 - штифт крепления пружины, 13 -перемычка.

Охотник В.Лобас из г.Петрокрепость предложил сделать передний спусковой крючок работающим на оба курка в очередности "нижний ствол-верхний ствол". Достигалось это за счёт введения на левом шептале дополнительной тяги спуска, передающей на него движение при повторном нажатии на правый (передний) спусковой крючок. При взведенном правом курке эта дополнительная тяга выключается штифтом на хвосте этого курка через особый рычаг, расположенный на кронштейне, укрепленном на перемычке. После первого выстрела из нижнего ствола, который производится в штатном режиме (правый спусковой крючок своей тягой поднимает правое шептало и выводит его боевой взвод из зацепления с правым курком), курок поворачивается на оси, его штифт освобождает блокирующий рычаг, который позволяет дополнительной тяге заскочить на хвост вернувшегося в первоначальное положение переднего спускового крючка. При повторном нажатии на него дополнительная тяга передает движение уже на левое шептало, производя выстрел из второго (верхнего) ствола.

Специального предохранения от двойного нажатия нет, хотя за счёт подбора массы и длины дополнительной тяги, а также жесткости её пружины вероятно можно добиться того, что при накате ружья, когда возникает опасность самопроизвольного повторного нажатия на спусковой крючок, тяга будет находиться в заднем положении и опасности выжима левого шептала не будет.

В принципе, по этой схеме можно доработать и механизм современного ИЖ-27М, или даже при желании сделать оба спусковых крючка универсальными. В отличие от современного механизма ИЖ-27М-1С при двух спусковых крючках обеспечивается плавный спуск курков.

Односпусковой механизм А.Н.Калугина для ружья Иж-58-20 Магнум

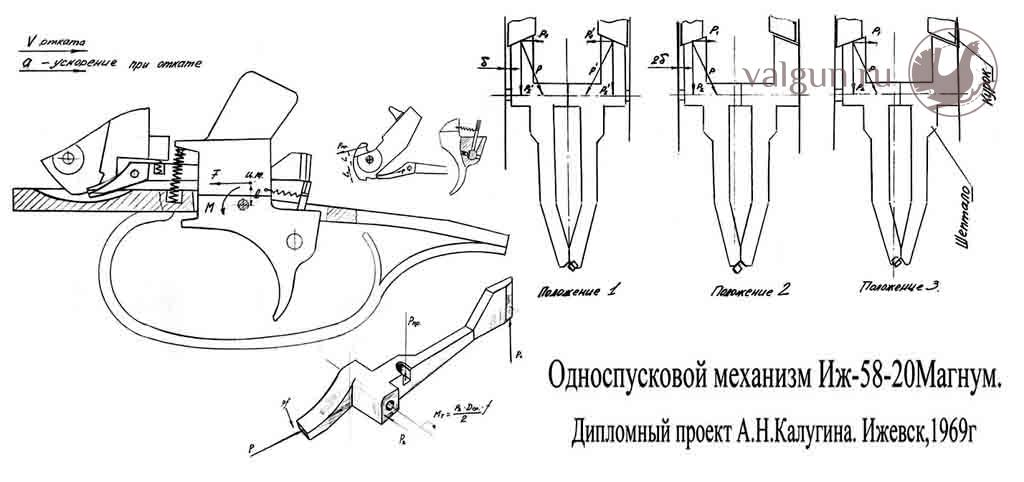

Рис. 22. Односпусковой механизм для ружья Иж-58-20М. Дипломный проект А.Н.Калугина. Ижевск, 1969г.

В конце 1968 - начале 1969 года студентом-дипломником Ижевского механического института А.Н.Калугиным был разработан проект экспортного варианта ружья Иж-58 под канадский патрон калибра 20 "магнум", которое имело односпусковой селективный механизм. От механического завода консультировал проект Борис Михайлович Плецкий.

В пояснении к проекту указывалось, что предохранителем от сдвоенного выстрела служит сама конструкция спускового крючка, центр масс которого расположен выше оси вращения. В момент выстрела при откате возникает ускорение, направленное в сторону отката, а сила инерции создает вращающий момент, удерживающий спусковой крючок в нажатом положении в период наибольших ускорений и таким образом предотвращает вторичное нажатие, а следовательно, и второй непроизвольный выстрел.

Масса противовеса на спусковом крючке была подобрана экспериментально, причем испытания изготовленного ружья с опытным механизмом показали, что без противовеса сдвоенные выстрелы случаются, а с ним - отсутствуют.

Боевые взвода на курках и шепталах были изготовлены не параллельно осям их вращения, как во всех обычных механизмах, а наклонены к эти осям на 30 градусов так, что поперечные составляющие силы давления курков на шептала сдвигали одно шептало к другому (т.е. к оси симметрии ружья).

Кнопка переключения очерёдности была размещена на спусковом крючке, поэтому когда она находилась в одном из двух крайних зафиксированных пружинным фиксатором положений, укреплённый в ней толкатель находился под одним из шептал. Когда взведены оба курка, шептала опираются друг на друга и находятся в равновестии. После первого нажатия на спусковой крючок и первого выстрела поперечная составляющая силы давления, оставшегося на взводе курка на шептало, сдвигала последнее в сторону сработавшего шептала и помещала его задний конец над толкателем спускового крючка. Повторное нажатие на спусковой крючок поворачивало второе шептало и спускало с боевого взвода второй курок.

Опытный вариант ружья, кроме того, имел небольшую доработку: отверстия в шепталах под их оси были рассверлены с обоих сторон так, чтобы ось шептала сидела только в маленьком участке шептала. Это дало шепталу кроме возможности осевого перемещения ещё дополнительно и возможность некоторого поворота, что значительно упростило переключение толкателя для второго выстрела.

ИЖ-26Е-1С

В начале 70-х годов конструктор Ижмехзавода Р.Г. Закиров разработал односпусковой вариант серийно выпускавшегося ружья с горизонтально расположенными стволами ИЖ-26Е. От серьёзной доработки механизма отказались и в серию он не пошёл, да и базовая модель - ружьё ИЖ-26Е - была снята с производства по политическим мотивам: в очередной раз не оправдались надежды отечественных оружейников на продажу крупных партий ружей в США, для чего и разрабатывалось, пользующееся там спросом, ружьё с эжекторами, автоматическим предохранителем и односпусковым механизмом.

К тому времени уже установилось производство ружья модели ИЖ-58М, которое, имея такие же стволы, калибр и возможности механизма, было намного легче, надежнее и проще в производстве, а значит и дешевле для потребителя.

Ружьё ИЖ-58 изначально было задумано как лёгкое дешёвое промысловое ружьё малого калибра (20-го), но после модернизации и усиления коробки и приклада в 1971 году его стали выпускать под наименованием ИЖ-58М и 16, и 12 калибров. Чуть позже, в 1976 году был начат выпуск ружья ИЖ-58МА с автоматическим предохранителем. Модификация ружья с эжекторным механизмом (ИЖ-58МЕ, с 1976 года ИЖ-58МАЕ) была разработана в 1975 году, а в 1985 году появилось ружьё ИЖ-43Е, являющееся несколько упрощенным вариантом ружья ИЖ-58МАЕ с эжектором без возможности отключения и универсальным двуспусковым механизмом, каждый из который работал на оба ствола в разной последовательности. Ружей ИЖ-43Е с универсальным спусковым механизмом было изготовлено немного, основная часть их имела обычный механизм с двумя автономными (независимыми) спусковыми крючками.

Модификация ружья ИЖ-43Е с несколько измененным эжектором, указателями взведения и односпусковым механизмом под индексом ИЖ-85 была разработана В.Д.Загребиным в 1985 году, но в серию не пошла. Спустя более десяти лет её односпусковой механизм был установлен на серийно выпускающемся ружье ИЖ-43Е-1С, опять же, главным образом, для поставки в США.

Порядок работы механизма ружья ИЖ-26Е-1С :

1. При открывании ружья запорная планка своим нижним выступом отводит назад стержень тяги спускового крючка, собственно тягу спускового крючка и через неё инерционный разобщитель.

2. После закрывания ружья тяга спускового крючка стоит под полочкой одного из шептал. Порядок стрельбы определяется положением кнопки переключения очерёдности, причём кнопка сдвинута в противоположную сторону от ствола, стреляющего первым.

3. При нажатии на спусковой крючок тяга выжимает первое шептало вверх, происходит выстрел. Спущенный курок боевым взводом опускает зуб шептала, соответственно его задний конец остается вверху. После выстрела стрелок отпускает спусковой крючок, который опускается пружиной. Тяга спуска сдвигается вперёд, поэтому инерционный разобщитель также смещается вперёд и получает возможность своим зубом достать до полочки второго шептала. Что и происходит при втором нажатии на спусковой крючок.

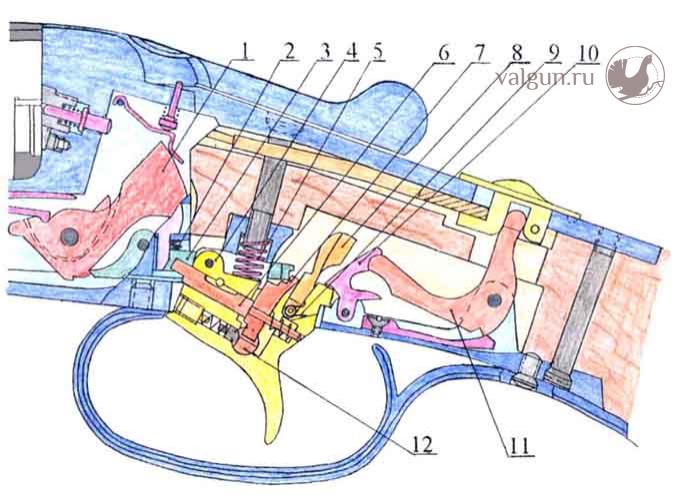

Рис. 23. УСМ ружья Иж-26Е-1С: 1 - курок, 2 - пружина шептала, 3 - шептало, 4 - крючок спусковой, 5 - пружина крючка спускового, 6 - стержень боевой пружины, 7 - тяга спуска, 8 - инерционный разобщитель, 9 - пружина разобщителя, 10 - замок предохранителя, 11 - предохранитель, 12 - кнопка переключения.

При первом выстреле под действием сил инерции разобщитель уходит назад и не может войти в зацепление со вторым шепталом при накате ружья вперед, что и служит защитой от двойного нажатия.

В отличие от обычного ружья ИЖ-26, односпусковое ружьё имеет предохранитель, который запирает только спусковой крючок, но не шептало. Поэтому шептала при взведении не "ломаются", и возможен плавный спуск только одного из курков.

В мае 1973 года на механическом заводе были одновременно проведены испытания стрельбой японских ружей СКБ-100, СКБ-600 и ружья ИЖ-26Е-1С (в объёме по 100 выстрелов). В результате было обнаружено, что оба японских ружья, при стрельбе с неполностью прижатом к плечу прикладом, изредка давали "сдвойки", а при стрельбе с рук имели место случаи "пропусков" второго выстрела. На ружье ИЖ-26Е-1С не выявлено ни одного отказа в обоих случаях.

ИЖ-29

В 1970 году конструктором Н.В. Репиным был разработан односпусковой механизм для двуствольного ружья ИЖ-12. Ружьё с таким механизмом прошло государственные испытания, но в серию не пошло: во-первых, из-за того, что был найден достаточно похожий американский патент, и во-вторых, чуть раньше было освоено ружьё ИЖ-25 с односпусковым механизмом Е.И. Губина - спортивный вариант ружья ИЖ-12.

Односпусковой механизм ружья ИЖ-29 имел расположенную на спусковом крючке кнопку переключения очерёдности стрельбы, в которую был вертикально вставлен переключатель. На каждом из шептал штифтом была закреплена тяга спуска с пружиной, причем пластинчатая пружина тяги стремилась прижать нижний конец тяги к переключателю. Кроме того, на переключателе имелось отверстие, а на каждой тяге был отштампован полукруглый выступ, который должен был войти в отверстие переключателя.

Перед стрельбой кнопка переключателя должна быть сдвинута в сторону курка, который должен произвести первый выстрел (по бойку нижнего ствола бьёт правый курок, по бойку верхнего ствола - левый). При этом переключатель встает под тягой, поднимающей шептало для первого выстрела, а полукруглый выступ тяги входит в отверстие переключателя, отжимая выступ второй тяги и предотвращая её зацепление переключателем.

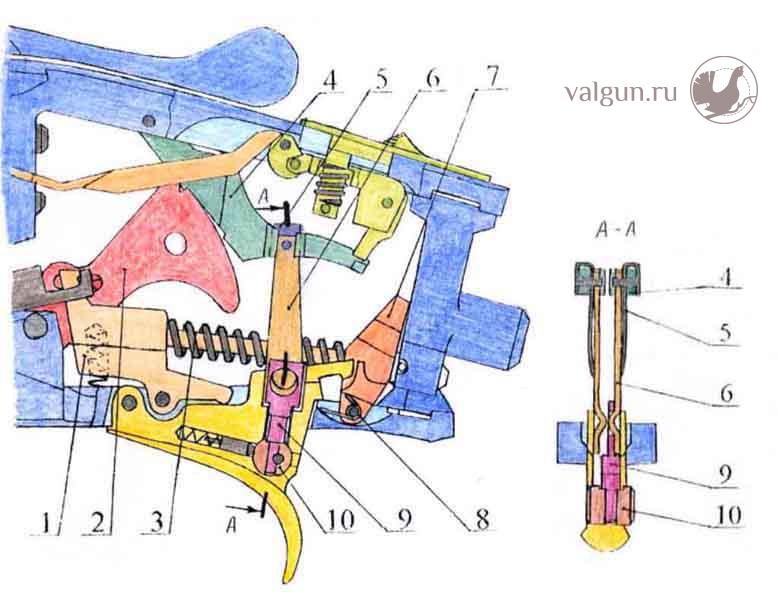

Рис. 24. УСМ ружья Иж-29: 1 - перехватыватель, 2 - курок, 3 - пружина боевая, 4 - шептало правое, 5 - пружина тяги спуска, 6 -тяга спуска, 7 - инерционный разобщитель, 8 - пружина разобщителя, 9 - переключатель, 10 - кнопка переключателя.

После первого выстрела спущенный курок отжимает шептало и закрепленную на нем тягу вверх. После опускания спускового крючка вниз пружина второй тяги сдвигает её выступ в отверстие переключателя и последний получает возможность произвести выжим второго шептала.

Некоторые охотники, наверняка, сталкивались с непроизвольным сдвоенным выстрелом, возникающем в результате инерционного "двойного нажатия": при выстреле ружьё и стрелок откатываются назад, а нажатие пальца на спусковой крючок ослабевает - спусковой крючок опускается и переключается пружиной на второй ствол, затем ружьё возвращается вперёд и спусковой крючок натыкается на тот же палец, происходит незапланированный второй выстрел.Для предотвращения подобных ситуаций на спусковой крючок ружья был установлен инерционный разобщитель.

При отдаче ружья от выстрела назад, силы инерции стремятся оставить инерционный разобщитель в прежнем переднем положении, что приводит к надвижению разобщителя на хвост спускового крючка. Таким образом разобщитель препятствует возвращению спускового крючка вниз, и следовательно, переключению механизма на второй курок до окончания действия сил инерции. Затем пружина инерционного разобщителя сдвигает разобщитель назад и освобождает спусковой крючок для второго выстрела. Аналогичные инерционные разобщители применялись в односпусковых механизмах ружей ИЖ-25, ИЖ-39 и ИЖ-27-1С, но в отличие от них, спусковой крючок и разобщитель ружья ИЖ-29 имели "замок", улучшающий сцепление. Однако выяснилось, что такое нововведение привело к появлению отдельных случаев "пропусков выстрела" и при запуске ружья в серию от "замка" отказались.

Кроме разработанных на Ижмехзаводе, существовали механизмы, предложенные охотниками.

Механизм К.В.Мартино для ружья ИЖ-12

В конце 1970-х годов уфимский охотник и оружиевед Кирилл Владимирович Мартино создал универсальный механизм для ружья ИЖ-12. Передний спусковой крючок ружья был сделан универсальным и работал на оба ствола в последовательности "нижний ствол-верхний ствол", задний спусковой крючок работал в автономном режиме только на верхний ствол.

После первого нажатия на универсальный спусковой крючок происходило выжимание правого шептала и выстрел из нижнего ствола. При этом курок отжимал шептало вверх и после отпускания спускового крючка его тяга выходила из зацепления с правым шепталом и пружиной переключалась на левое шептало.

По проекту на хвостовике спускового крючка должна закрепляться анкерная вилка, замедляющая переключение тяги. Эта вилка, взаимодействуя со штифтом тяги спуска, предотвратила бы сдвоенный выстрел от "двойного нажатия". Однако в реальном опытном механизме анкерной вилки не было, и её отсутствие не повлияло на качество стрельбы - почти за два десятка лет эксплуатации ружья сдвоенных выстрелов не наблюдалось.

Перемещение тяги под правое шептало для первого выстрела (её взведение), скорее всего, должно было осуществляться от запорной планки при открывании ружья.

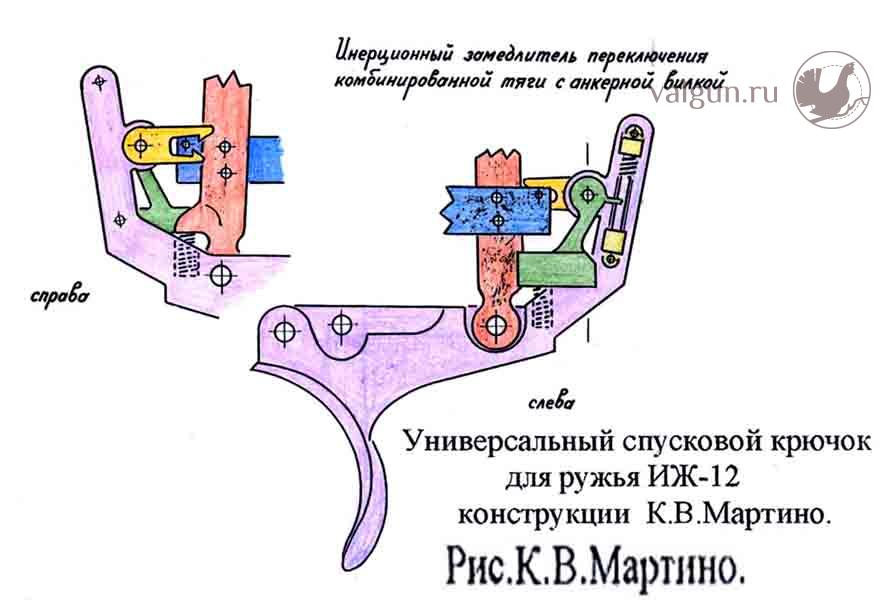

Рис.25. Механизм К.В.Мартино.

Механизм В.И.Зайки для ружья ИЖ-27

Достаточно оригинальный универсальный двухспусковой механизм для ружья ИЖ-27 был разработан охотником из Гомеля В.И.Зайкой.

Серийное ружьё ИЖ-27, доработанное Василием Ивановичем, испытывалось на заводе в 1989 году и показало неплохие результаты, но в производство не пошло, так как не имело особых преимуществ перед освоенным в крупносерийном производстве ружьем ИЖ-27Е-1С.

В отличие от серийного ружья, на тягах спусковых крючков были шарнирно закреплены подпружиненные инерционные тела - грузы, которые взводились при взведении ружья хвостовиками курков. На левом грузе размещен паз, а на правом - выступ, после нажатия на любой спусковой крючок при первом выстреле происходит сцепление грузов и становится возможным второй выстрел при повторном нажатии на спусковой крючок.

Последний вариант был вполне технологичен: корпуса инерционных грузов вырубались и загибались из листовой стали, к ним приклепывались сами грузы. Некоторую сложность могли вызвать только обработка фигурного паза на левом грузе и крепление выступа к правому грузу.

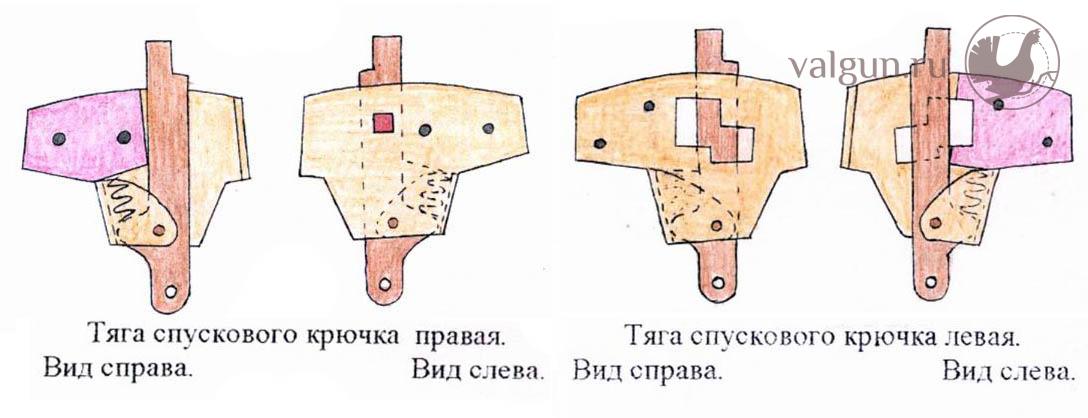

Рис. 26. Детали универсального механизма В.И.Зайки для ружья Иж-27.

Вышеописанные механизмы не шли в серию чаще всего из-за того, что и не имели достаточно весомых преимуществ перед уже освоенными в производстве . Однако они также представляют определенный интерес не только для конструкторов, создающих новые модели ружей, но и для охотников и стрелков, желающих освоить технику и улучшить свои результаты.

В.Вальнев, инженер-оружейник.
