Механизм вертикалки модели 2099 фирмы «Ланбер»
Выпал случай ознакомиться с механизмом спортивной испанской вертикалки с сильными чоками для стрельбы на траншейном стенде (исполнение «Expulsor»). Она имеет односпусковой неселективный механизм, в котором для уменьшения подброса ружья при отдаче первым всегда срабатывает нижний ствол, вторым - верхний. Соответственно, селектора нет, кнопка неавтоматического предохранителя при включении (отведении в заднее положение) отводит тягу спуска назад и этим выводит из контакта с шепталами.

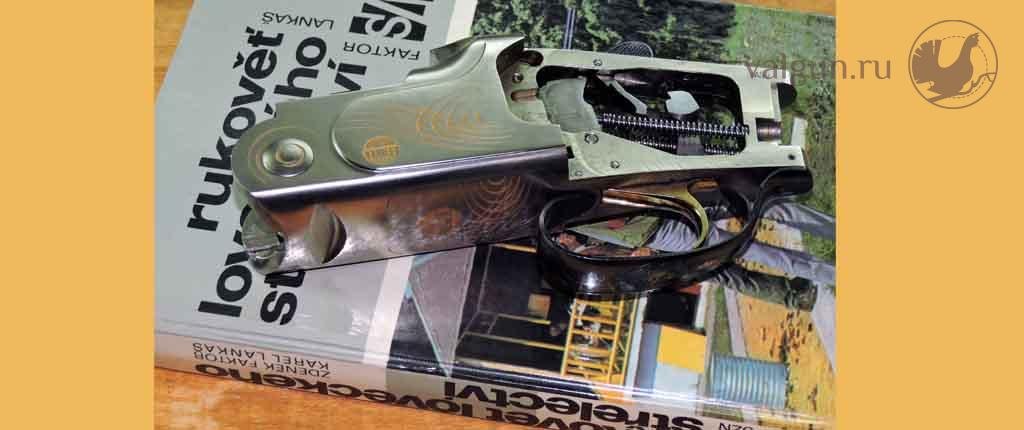

Коробка рамочного типа, цельная, с короткой нижней личиной, закрывающей нижнюю широкую запорную планку и вертикальную ось рычага запирания. Толщина коробки максимальная 42.1 мм, толщина единого крюка блока стволов 30.4 мм.
Стволы в коробке вращаются на двух коротких цапфах, причем впечатление такое, что цапфы по мере настрела и износа при необходимости для устранения шата достаточно легко вывинтить и заменить на аналогичные чуть большего диаметра (при их наличии, разумеется).
Отбоя курков нет, курки имеют два взвода - боевой и небольшой предохранительный. Шептала верхние, переключение с одного курка на другой происходит за счёт отдачи от выстрела, инерционное тело расположено на верхнем конце тяги спуска, которая, в свою очередь, размещена на хвосте спускового крючка.
Взведение курков производится двумя серьгами, расположенными перед курками под осью рычага запирания. Серьги поворачиваются на поперечной оси в коробке движением по дну коробки двух раздельных тяг. Серьги подпружинены булавочной пружинкой, которая возвращает серьгу вперёд после взведения. Именно из-за поломки пружинок ружьё и попало ко мне. Без этих пружинок ружьё, в принципе, работает, но очень ненадёжно, поскольку невозвращение серьги вперёд после взведения мешает курку ударить по бойку. Сделать новые пружинки из куска струны проблемы не составило, но вот поставить их на место удалось не сразу, а только после «изобретения» специального, хотя и простенького, приспособления.
Если первый выстрел по какой-либо причине не произошёл, то механизм на второй ствол не переключается, но можно вручную щёлкнуть назад-вперед кнопку предохранителя, тяга расцепится с шепталом и при последующем нажатии будет спущен второй курок.
После первого выстрела (до отката) – чего не может быть, только после осечки.
Перед вторым выстрелом.
После первого выстрела и отведения тяги спуска назад, под действием сил инерции в конце отката, правое шептало поворачивается, опуская хвост вниз. После возвращения вперёд пружиной тяга левым боковым зубом встает под второе шептало и при повторном нажатии происходит второй выстрел. Переключение работает вполне надёжно, даже при стрельбе спортинговыми патронами с 24 граммами дроби.
В.Вальнев, инженер-оружейник, январь 2020 г.
