Газовая пружина для пневматики
Первая, самая непосредственная моя реакция на газовую пружину, была простой - не, не надо. Не знаю, не понимаю, пойду мимо. Однако, через некоторое время, повертев в руках, пощупав на зуб, пару раз поставив на разные винтовки и постреляв, покрутив в уме устройство, пришел к выводу, что вообще-то ничего особо сложного, надо юзать. Припомнив в уме пройденный лет почти 50 назад и хорошо забытый курс матчасти артиллерии, пришел к мнению, что это оно и есть. К примеру - "любимая" шестидюймовая гаубица Д1, около которой стояла моя парта... Снаряд за сорок кило, ствол с люлькой под тонну весом, после выстрела откатывается назад больше чем на метр, потом возвращается в исходное положение -и крик "откат нормальный"! Тормоз отката конечно гидравлический, точнее на спецжидкости "Стеол-М"- морозоустойчивой. Ну тут просто торможение за счет ее пробрызгивания через четко рассчитанные тонкие "просверстия": сильно затормозишь -лафет убьешь, слабо - затвор и ствол о грунт. Накатник гидро-пневматический, на том же стеоле, ну вот это газовая пружина и есть. Стальная пружина, чтобы двигать тонну на метр с лишком - ну даже не смешно. А вот пневматика значит -вполне. То есть относительно небольшой цилиндр, сколь помню -диаметром сантиметров 20, метр с небольшим длиной, в котором сжатый воздух. При откате ствола воздух сжимается, после выстрела этим своим давлением накатывает ствол обратно вперед до упора. Ага, тонну металла на метр накатить, да еще вверх - гаубица же, ей чтоб стрельнуть, хобот задрать надо. То есть практически обычный насос, цилиндр с поршнем. Сжал-разжал. А жидкости чуток -чисто для уплотнения, чтобы воздух под давлением через стык с крышкой не убежал. В стыке жидкость стоит, она гуще, воздух не пускает. Ну и охлаждает чуток заодно, при стрельбе от нагрузки металл греется сильно.
Так что и в пневматике, газовая пружина -это корпус цилиндрический, чтоб в цилиндр и внутрь поршня винтовки входил, шток, входящий в этот корпус, воздух внутри, ну и уплотнения, которые воздух держат. Силовая характеристика ее отличается от характеристики обычной стальной витой пружины прежде сего тем, что резко обрывается.
У обычной пружины сила ноль, когда пружина полностью разжата. И дальше прямое (ну в теории, на практике отклонение от прямой почти не заметно) нарастание усилия в зависимости от величины сжатия. То есть закон Гука в чистом виде- усилие пропорционально перемещению. У газовой пружины, предназначенной для пневматического оружия, обрыв усилия резкий - вот она лежит
спокойно, воздух заперт внутри, но сожми на доли миллиметра -уже есть усилие на поршне, и очень не слабое, зависящее от давления воздуха внутри, сила равна произведению давления на площадь поршня. И далее, при сжатии воздух сжимается, сила и давление возрастают. Если длина в разжатом состоянии 120мм, поршень входит в корпус на 94мм, то есть объем сократился в 5 раз (грубо), давление было скажем 50 атмосфер, значит стало 250. 50 атмосфер начального давления в пружине для винтовок типа Мр-512 дают в результате энергию пульки где-то в пределах разрешенных законом 7,5 Джоулей. Кто пользует другие давления и пружины -ну, как говорится, сам себе злобный Буратино.

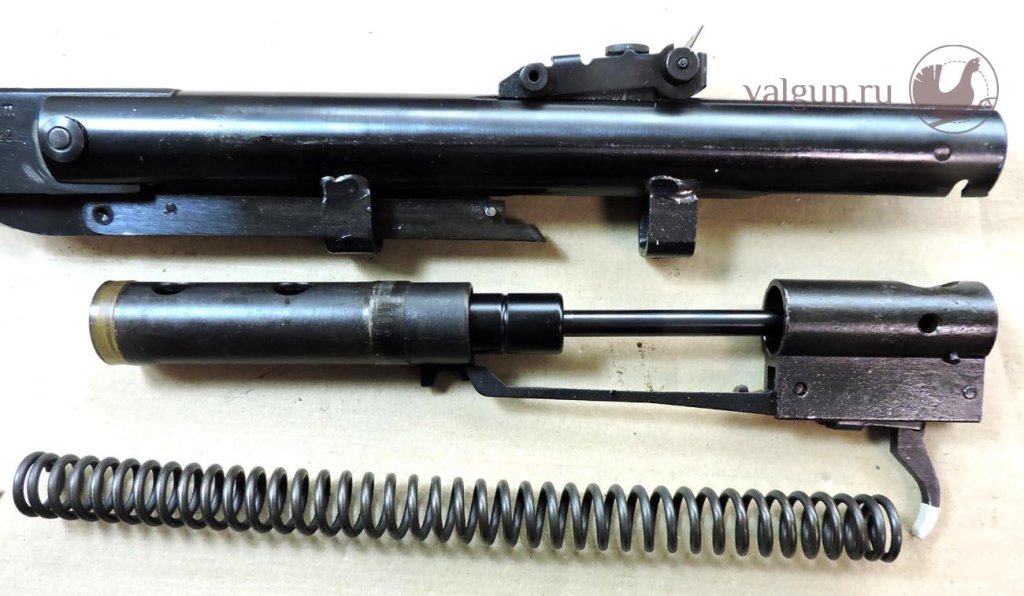

Обычная витая пружина, особенно если хранится сжатой, достаточно быстро теряет свою упругость. Конечно, это совсем не обязательно и зависит в первую очередь от качества стали, из которой сделана. Но встречается такое очень часто, тем более для обычных крупносерийных недорогих винтовок. Имел я конечно опыт с винтовкой Хатсан 125, которая, побывав в неких шаловливых ручках, давала 30 джоулей, и сохранила эту мощность даже после года хранения во взведенном состоянии -я надеялся, что не придется возиться и менять пружину. А так пружину пришлось и менять и пилить.
Итак, газовая пружина. Основных правил безопасности 2: 1) длина пружины с сжатом состоянии должна дать винтовке взвестись, то есть поршень должен встать на боевой взвод; ну и 2) пружина не должна расширяться полностью, то есть в конце хода поршня винтовки шток еще не должен полностью выйти из корпуса газовой пружины. Первое понятно, если корпус пружины длиннее, чем надо, винтовка просто не взведется, ну и не будет стрелять. А вот второе необходимо для того, чтобы в конце хода поршня винтовки не было удара штока пружины об уплотнение на выходе -удар сильный и уплотнение его просто не выдержит. Ну или много ударов не выдержит. Пружина просто "лопнет".
Далее, если для того, чтобы установить газовую пружину в винтовку, эту пружину надо поджать всего на пару миллиметров, то усилие для этого потребуется достаточно ощутимое, и одному, используя свой вес, с этим не справиться. Но с использованием специальной длинной струбцины эта постановка производится легко, просто и безопасно, так что такое несложное приспособление лучше изготовить, даже на один раз.
Чтобы убедиться, что первое правило выполняется, то есть винтовка будет взводиться и не возиться с пружиной, я сделал простенькое мерительное приспособление: два цилиндра из дерева по размерам корпуса газовой пружины, просверленные вдоль и соединенные проходящим через них стержнем, смазанным стеарином от свечки. Ставится в винтовку в разжатом состоянии, винтовка собирается -без пружины оно очень легко и просто, взводится, разбирается обратно и замеряется длина приспособления, показывающая размер максимального взведения поршня. С одной винтовкой и одной пружиной можно и без этого, но если винтовки разных моделей- сильно экономит время и усилия. Второе правило легко проверяется просто начиная собирать вставив пружину в винтовку- пружина не должна болтаться внутри свободно, надо, чтобы при спущеном поршне пружина вставала в распор и ее обязательно надо было поджимать. Ну хотя бы пару миллиметров. Повторю, сжать газовую пружину вот на эту самую пару миллиметров руками вряд ли удастся, зато струбциной это делается легко и просто. Хотя и с некоторой осторожностью, все таки такое усилие может при небрежности "отвесить плюху", несмотря на наличие различных предохранителей. Вообще даже обычная пневматика, несмотря на малый калибр, отсутствие пороха и взведение руками, -довольно опасная вещь, рычаг взведения, отдельный или в виде ствола под действием достаточно сильной пружины может сорваться и очень чувствительно наказать за разгильдяйство. Чего практически не бывает с ручным огнестрельным оружием, хотя и оно может больно "укусить".
Как ставить пружину в винтовку - корпусом вперед или назад? Теоретически в первом случае мощность выстрела должна быть больше, поскольку больше масса подвижных частей. Поршень винтовки, двигаясь вперед, сжимает воздух и создает в цилиндре некое давление, которое через перепуск передается в ствол, запертый заряженной в патронник пулькой. Как только сила давления сжимаемого воздуха станет больше силы врезания пульки в нарезы, пулька начнет двигаться, то есть увеличивать "заснарядный объем", что приведет к снижению давления воздуха в цилиндре. Если перепуск слишком узкий и длинный, и не успевает перепускать воздух из цилиндра в ствол, то движение поршня в некий момент начнет тормозиться возрастающим давлением сжимаемого в цилиндре воздуха.
То есть движение поршня в цилиндре винтовки очень возможно происходит какими-то рывками, с некими местными торможениями, а возможно даже отскоками поршня назад (если он слишком легок). Подтвердить гипотезу о существовании этих рывков и торможений, явленную публике в очень интересной книжке Cardew GV, Cardew GM. The Airgun from trigger to target. (Есть в сети русский перевод И.Рогожкина, которому большое спасибо!) вероятно можно, но требует оборудования и времени. В любом случае, большая масса подвижных частей должна двигаться и сжимать воздух в цилиндре существенно более плавно, с явно меньшими скачками, что должно увеличивать скорость вылетающей пульки.
В целом взведение винтовки с газовой пружиной более трудно, с обычной пружиной взводится значительно приятнее, даже при той же мощности выстрела. Но если на Иж-38 обычная пружина может дать 7 Дж, то на Иж-60 обычной пружине (по моему опыту, по крайней мере) с газовой не тягаться.
Ижевск, март 2025г. В.Вальнев
