Глава 2. ОДНОСПУСКОВЫЕ МЕХАНИЗМЫ РУЖЕЙ ИЖЕВСКОГО МЕХАНИЧЕСКОГО ЗАВОДА.
Попытки разработать универсальные одно- и двухспусковые механизмы были предприняты на Ижевском механическом заводе еще на рубеже 50-х и 60-х годов на базе ружья ИЖ-59.
Но первым односпусковым универсальным механизмом, выпускаемым относительно крупной серией, был механизм, предложенный слесарем Е.Губиным для спортивного бокфлинта ИЖ-25, который использовался и на охотничьем ружье Иж-27-1С.
Односпусковой механизм ИЖ-27-1С (Иж-25 и Иж-39).
Если следовать классификации, делящей все односпусковые механизмы по типу переключения с замка на замок после выстрела на инерционные и пружинные (механические), то механизм ружья Иж-27-1С имеет механическое переключение замков после выстрела, дополненное инерционным предохранителем от сдвоенного выстрела (авторское свидетельство 201152 от 26.07.65).
Односпусковой механизм ружья Иж-27-1С имеет установленную на спусковом крючке двуплечую тягу, которая при первом нажатии на спусковой крючок воздействует на одно из шептал, выводя его из зацепления с курком. После срыва курка с боевого взвода шептало поднимается вверх радиусной частью курка, позволяя тяге после отпускания спускового крючка переключиться на второе шептало. При повторном нажатии на спусковой крючок тяга поднимет второе шептало и произойдет второй выстрел.
Если ружье было заряжено, после первого выстрела ружье за счет силы отдачи откатится назад, инерционный разобщитель повернется на оси вперед и нижней стенкой радиусного паза остановит спусковой крючок в нажатом положении (фактически разобщитель под действием сил инерции стремится остаться на месте, назад уходит вместе с ружьём его ось). Остановка нажатого спускового крючка длится только во время действия отдачи. Это предотвращает непроизвольное его отпускание и переключение механизма на второй ствол при отставании пальца из-за отдачи ружья, что привело бы к непреднамеренному нажатию на спусковой крючок и соответственно выстрелу вследствие того, что после отдачи плечо стрелка вернет ружьё вперед, а палец стрелка продолжает свое нажатие. После окончания отдачи стрелок уже осознано отпускает спусковой крючок, инерционный разобщитель пружиной возвращается в исходное положение, освобождая спусковой крючок, и механизм переключается на второй ствол.
В механизме предусмотрена возможность разового переключения очередности стрельбы: в обычном положении механизма при первом нажатии стреляет сначала нижний ствол, затем верхний. Но если перед первым выстрелом нажать на спусковой крючок сзади вперед и вниз, механизм переключится на обратную последовательность и первый выстрел произойдет из верхнего ствола. После поворота рычага запора вправо восстанавливается обычная последовательность "нижний-верхний".
Некоторые особенности механизма указывают на то, что при конструировании за его основу Е.И. Губин взял односпусковой механизм фирмы "Голланд".
В первоначальном виде механизм ставился на спортивный бокфлинт Иж-25, на охотничье оружие его установка началась уже после модернизации Иж-12 и появления Иж-27. В конце 70-х годов в связи с ужесточением требований Госспорткомитета ружье Иж-25 было модернизировано, появилась модель Иж-39Е, причем выпускалась и до сих пор выпускается в основном только эжекторная версия ружья. Главным образом изменилась конструкция переключателя и взводящий его толкатель (в Иж-39Е эти детали называются тягой спуска и поводком). Вместо клепаных пружинящих выступов-"рогов" на оси к заднему выступу тяги стали крепить более удобный подпружиненный переключатель. Закрепленный на запорной планке толкатель, взводящий тягу спуска, превратился во вращающийся на оси спускового крючка поводок (в книгах Н.Л.Изметинского эта деталь названа коромыслом), сильно сократился в размерах инерционный разобщитель.
Рис.3. Детали и схема работы односпускового механизма ружья Иж-25. По Н.Л.Изметинскому.
Если в механизме Иж-25 при открывании рычага запора толкатель, закрепленный в запорной планке отводил переключатель (тягу спуска) назад, причем при взведении тяги наклепанные с боков пружинные выступы обходили с обоих сторон фигурный выступ правого шептала, то в более позднем механизме Иж-39Е запорная планка через вращающийся на одной оси со спусковым крючком поводок откидывает тягу спуска назад, при этом подпружиненный переводчик просто проскакивает под полочкой шептала.
Изменения сразу же внедрили и на ружьё Иж-27-1С (авторские свидетельства 703747 от 21.08.79 и 729433 от 23.10.79), что позволило неплохо отработать механизм в крупносерийном производстве. Гарантированный настрел при ежегодных периодических испытаниях спортивного ружья Иж-39Е был установлен в объеме 30 тысяч выстрелов, в два раза больше, чем на охотничьем ружье.
В процессе производства механизм постоянно дорабатывали в сторону повышения надежности и уменьшения трудоемкости. Например при внедрении литой заготовки перехватывателя значительно увеличили его жесткость, устранив отдельные случаи отказов механизма из-за его деформации. Сделали также более прочным и хвост спускового крючка.
На сегодняшний день Ижевским механическим заводом выпущено несколько сот тысяч ружей Иж-27-1С. Каждое ружье перед укупоркой опробовано стрельбой и практически все работают очень надежно. Тем не менее, по различным причинам на отдельном конкретном образце дефекты возможны.
Кроме общих для всех ружей дефектов типа осечек, раздутий стволов и поломок прикладов, для ружей с односпусковыми механизмами есть свои специфические дефекты- "сдвойки" и "пропуски". "Сдвойки" по разным причинам бывают и на двухспусковых ружьях, но односпусковые механизмы намного сложнее, причины таких дефектов не столь очевидны и обычно устраняются более сложно.
Для определения причин возможных дефектов механизма Иж-27-1С надо проверить следующие его особенности:
1. Усилие спуска курков во избежание сдвоенных выстрелов должно быть не менее 1.5 кГ (лучше 1.7-2.5 кГ). Уменьшенное усилие на спусковом крючке может появиться в результате притупления (скругления) и износа углов на боевых взводах, спиливания боевых взводов по высоте и углу взвода, применения ослабленных боевых пружин и пружин шептал. При уменьшенном усилии спуска курка существует большая вероятность инерционного расцепления курка и шептала, выстрел из второго ствола происходит даже без воздействия тяги спуска, просто от сотрясения. Особенно это свойственно ружьям калибра 12 «Магнум».
Наиболее вероятный случай для получения сдвойки – стрельба из неприжатого к плечу ружья при слабом обхвате кистью руки шейки приклада. После свободного хода при отдаче ружья достаточно жесткий удар в плечо силой инерции выбивает шептало второго ствола из зацепления с боевым взводом курка.
Зацепление боевых взводов курка и шептала должно быть не менее 0.6мм (проверяется установкой щупа между радиусом курка и шепталом).
2. Сдвойка при нормальной очередности ("нижний-верхний") может случиться из-за того, что вследствие неправильной сборки механизма при нажатии на спусковой крючок тяга спуска может одновременно поднимать оба шептала: правое - как и положено, за полочку, левое - за задний (предохранительный) выступ шептала.
3. Причиной сдвойки после переключения на обратную последовательность ("верхний ствол-нижний ствол") может быть зацепление тяги одновременно за обе полочки шептал.
4. Сцепление шептал из-за очень большого люфта. Для устранения этого обычно бывает достаточно нанести притупление на верхнюю грань шептал.
5. Пропуск второго выстрела из-за того, что не хватает обратного хода спускового крючка вниз, тяга не выходит из зацепления с полочкой и не переключается. Это может случиться как из-за неправильной отладки механизма, так и из-за того, что стрелок после первого выстрела недостаточно отпускает спусковой крючок или прижимает его сбоку. Бывает, что переключению тяги мешает подклинивающий ее поводок, который должен возвращаться вперед силой пружины тяги спуска. При неправильной отладке иногда случается заклинивание поводка при открывании ружья, если передний тонкий выступ поводка попал под запорную планку. При этом ружьё заклинивается и не открывается.
6. При нажатом спусковом крючке инерционный разобщитель должен иметь возможность зайти на хвост спускового крючка и не дать ему опуститься.
Тугое перемещение разобщителя не допускается. На первый взгляд, инерционный разобщитель совсем не нужен для работы механизма. Однако практика показывает, что при поломке хвоста спускового крючка, затирании инерционного перехватывателя или шептала о приклад, о боевую пружину или об ось переводчика тяги, вероятность сдвоенного выстрела значительно повышается.
Причиной «сдвоек» может стать даже ослабление затяжки винта, крепящего пластинчатую пружину спускового крючка к личинке или слабое кернение оси переводчика.
В окончательно отлаженном механизме при касании радиусными частями хвоста спускового крючка и нижней стенки паза сдвинутого вперед разобщителя при положении правого курка на отбое не должен происходить перескок тяги спуска с правого шептала на левое.
7. Если тяга спуска отогнута в сторону, выступ переводчика изредка имеет возможность проходить в зазор между полочкой правого шептала и левым шепталом. Тяга упирается в поводок и встает под переднюю полочку левого шептала. При нажатии на спусковой крючок тяга поднимает разом оба шептала, получается сдвоенный выстрел. Это же может случиться при слабом кернении оси переводчика и большом его боковом люфте.
8. При резком закрывании возможен срыв шептала на перехватыватель. В этом случае при нажатии на спусковой крючок либо спуска курка нет, либо усилие на спусковом крючке очень большое. Поскольку ход спускового крючка в данном механизме ограничивается упором перехватывателя в коробку, сильное нажатие на спусковой крючок может привести к изгибу перехватывателя и заклиниванию механизма при последующем открывании ружья. На ружьях ранних выпусков фрезерованный из проката перехватыватель имел несколько недостаточную жесткость, при внедрении литой заготовки жесткость его была значительно увеличена.
9. Возможно, что при неправильной пригонке приклада и стяжке его винтом происходит изменение зазоров между шепталами и выступами тяги спускового крючка. Это может стать причиной непереключения тяги и пропуска выстрела.
10. Никогда не вредно во время осмотра механизма проверить работу предохранителя, который должен надежно запирать шептала при взведенных курках. Зазор между предохраняющими полочками шептал и флажками предохранителя должен быть не более 0.5мм. После установки приклада также надо обязательно проверить надежность работы предохранителя. При включенном предохранителе от нажатия на спусковой крючок с усилием 14 кГ срыв курка не допускается.
Поскольку ружье является предметом повышенной опасности для окружающих, для полной уверенности в нем в случае неисправности лучше переслать его для ремонта на завод. Очень желательно, чтобы после ремонта опробовал ружьё стрельбой владелец.
Ружья с этим механизмом являются самыми распространенными из всех российских односпусковых ружей.
Рис.4. Односпусковой механизм ружья Иж-39Е (Иж-27-1С):
1- шептало, 2-курок, 3-тяга спускового крючка, 4-перехватывытель, 5-поводок, 6-спусковой крючок, 7-переводчик, 8-инерционный разобщитель, 9-пружина спускового крючка.
ИЖ-41.
В начале 80-х годов на Ижевском механическом заводе была предпринята очередная попытка создания ружья повышенного класса, в результате которой была выпущена очень небольшая серия разработанного А.И. Матвеевым оригинального ружья с горизонтально расположенными стволами, получившего индекс ИЖ-41 .
Ружьё имеет ударно-спусковой механизм с двумя универсальными спусковыми крючками, работающими каждый на оба ствола в своей последовательности. Это позволяет при необходимости очень быстро и не глядя на ружье менять очередность стрельбы, а также вести стрельбу в режиме двух автономных (независимых) спусковых крючков. Ударно-спусковой механизм на съемном основании кроме прочего содержит пластинчатые боевые пружины, перехватыватель, а также имеющие возможность некоторого продольного перемещения относительно своих осей шептала и спусковые крючки .
В хвосте левого шептала установлен штифт, на хвосте правого имеются две полочки, оформленные зигзагом. После первого выстрела шептало несколько сдвигается вперед и сцепляется со вторым. При повторном нажатии на тот же спусковой крючок оба шептала выжимаются и происходит второй выстрел. Полочки и штифт установлены так, что при втором выстреле, производимом давлением на второй спусковой крючок (т.е. механизм работает в автономном режиме - каждый спусковой крючок на свой ствол), сцепления шептал не происходит и, следовательно, в отличие от универсального режима усилие на спусковом крючке не возрастает.
Защита от двойного нажатия осуществляется за счет спускового крючка, который при отдаче сдвигается вперед относительно ружья и своим штифтом (или в другом варианте - хвостом) надвигается на выступ основания, которое препятствует повороту спускового крючка в исходное состояние до прекращения отката.
Рис.5. Механизм ружья Иж-41:
1-курок, 2-ось шептала, 3-пружина боевая, 4- перехватыватель, 5-штифт левого шептала, 6-шептало, 7-спусковой крючок, 8- основание УСМ.
ИЖ-43Е, ИЖ-43Е-1С.
В середине 80-х годов на базе серийно выпускавшегося ружья ИЖ-58МА, имевшего два обычных (автономных) спусковых крючка, было разработано ружьё ИЖ-43Е, которое имело новый ударно-спусковой механизм с двумя универсальными спусковыми крючками, работающими на оба ствола каждый в своей последовательности.
Ружьё было выпущено небольшой серией, в дальнейшем выпускался вариант с автономными спусковыми крючками. Позже на той же базе был разработан и односпусковой универсальный механизм с кнопочным переключателем очередности постоянного действия, расположенным на спусковом крючке. Такой механизм с небольшими изменениями применяется и на сегодняшних ружьях ИЖ-43-1С и ИЖ-43Е-1С.
Механизм ружья ИЖ-43Е с двумя универсальными спусковыми крючками расположен в рамке, образованной средником и хвостовиками коробки и личинки, позволяет производить плавный спуск курков с боевых взводов на предохранительные путем закрывания ружья при выжатых спусковых крючках.
При открывании ружья для перезаряжания и взведения курков, отводимая назад верхним рычагом запорная планка через кулачок сдвигает вперед рычаг рамки до зацепления рамки со средними выступами на верхних поверхностях спусковых крючков. После первого нажатия на любой спусковой крючок и выстрела рамка своей пружиной перемещается назад и сцепляет за верхние вырезы между собой оба шептала, которые выжимаются при последующем нажатии на любой спусковой крючок. От чего и происходит выстрел из второго ствола вне зависимости от того, была ли при первом осечка или нет.
Предохранение от двойного нажатия осуществляется за счет того, что при откате рычаг рамки с рамкой силами инерции отводится вперед, а при накате его там удерживает своим передним выступом имеющий гораздо большую инерцию предохранитель с закрепленным на нем грузом.
В 1999 году был начат серийный выпуск ружей ИЖ-43Е-1С, в которых принцип работы механизма был практически сохранен, за исключением того, что кнопка переключения очередности в спусковом крючке переводит свою тягу под шептало замка, стреляющим первым.
Рис.6. УСМ ружья Иж-43:
1-курок, 2-шептало, 3-кулачок, 4-крючок спусковой, 5-рычаг рамки, 6-рамка, 7-кулачок.
Наличие сразу двух инерционных тел, к тому же имеющих разные периоды колебаний, резко уменьшает вероятность сдвоенного выстрела. Тем не менее, изредка они могут случаться.
В процессе производства и эксплуатации было выяснено, что чаще всего сдвойки происходят по следующим причинам:
1. Если взведение рамки за выступы спускового крючка происходит позже отпирания ружья. То же самое произойдет, если нет запаса хода рычага запора после заскакивания вилки за зубы спусков. Это может привести к тому, что вилка взводится не каждый раз и поэтому перед первым нажатием на спусковой крючок шептала будут скреплены.
При сборке дефект может не выявиться, т.к. обычно при проверке рычаг запирания отводится до упора. Более четко это проверяется так: надо снять приклад, открыть ружьё, переместить рамку переключения в заднее положение и медленно закрыть ружьё.
В положении, когда стволы неполностью закрыты (при проверке устанавливается зазор между казенным торцем ствола и щитком коробки равный 0.75мм) и запорная планка не вошла в зацепление с крюками стволов, должен быть обязательный перебег рамки за выступы спускового крючка. При последующем полном закрывании стволов обязательно зацепление рамки выступами спускового крючка.
2. Если при нечаянном отжатии спускового крючка вниз вперед происходит срыв рамки переключения назад. Это может произойти, например, если мал зуб спускового крючка, взаимодействующий с рамкой.
3. Если зазор между радиусной поверхностью рычага рамки и выступом предохранителя слишком велик.
4. Если имеет место затирание рамки о зацепы шептал, задиры на верхних поверхностях шептал, затирание шептала о стенку паза спускового крючка, слабая пружина рамки.
Наиболее частые причины отсутствия второго выстрела следующие:
1. Кнопка переключения спускового крючка односпускового механизма упирается в дерево приклада, которое нависает над личинкой. Это может случиться после замены приклада.
2. Если при запирании рычаг запора не доходит до оси симметрии ружья, основание рамки переключения может упираться во взводящий ее кулачок, который связан с запорной планкой. В результате рамка не доходит до пазов в шепталах. Иногда из-за недохода рычага запирания и соответственно планки запорной до требуемого положения ружье вообще не стреляет. При закрывании ружья, особенно нового, рычаг запирания надо доводить рукой.
Рис.7 УСМ ружья Иж-43-1С:
1-курок, 2-шептало, 3-спусковой крючок, 4-кулачок, 5-рычаг рамки, 6-рамка, 7-предохранитель, 8-кнопка переключения очерёдности.
3. Предохранитель имеет боковую качку, иногда его рамка попадает под задние выступы спускового крючка.
4. Имеется затирание рамки о шептала или о спусковой крючок. К тому же результату могут привести затирание головки шептала в пазу коробки, слабая пружина шептала и слишком маленькая фаска на переднем выступе рычага рамки (рычаг рамки упирается в кулачок после первого выстрела).
ИЖ-44
Рис.8. Механизм ружья Иж-44:
1-курок левый, 2-коромысло, 3-шайба-стопор, 4-движок, 5-пружина боевая в сборе, 6-шептало левое, 7-полочка правого шептала. 8-тяга спускового крючка. 9-проушина, 10-ролик, 11-основание спускового крючка. 12-крючок спусковой.
Спортивное ружьё с вертикальным расположением стволов, разработанное А.В. Головиным и выпущенное в середине 80-х годов малой серией. Согласно рекламному проспекту:
"Ударно-спусковой механизм выполнен на легкосъёмном основании, фиксируемом защелкой, один спусковой крючок обеспечивает очередность выстрелов в последовательности "нижний ствол - верхний ствол". Боевые пружины взаимозаменяемы, их можно быстро заменить без использования инструмента. Хорошо продумана форма спускового крючка. Положение его можно регулировать в пределах 16 мм. Предохранитель неавтоматический."
Механизм можно отнести к системе "Блиц" (т.е. курки на личинке, вернее съемном основании), но пружины позади курков не пластинчатые, а винтовые цилиндрические, собранные в блоки. Шептала нижние, перехватыватели отсутствуют. Предохранитель запирает тягу спускового крючка.
Очередность стрельбы неизменяемая, переключение осуществляется после первого нажатия на спусковой крючок, как после выстрела, так и без него за счет перескока тяги крючка спускового с полочки правого шептала на полочку шептала левого. Роль инерционного разобщителя играет спусковой крючок, подвешенный на подпружиненном движке. За счет движения спускового крючка при откате и накате осуществляется разобщение тяги спускового крючка с полочкой шептала.
МР-233.
Рис.9. Детали универсального и односпускового УСМ ружья МР-233:
1-курок, 2-селектор, 3-пружина боевая, 4-переключатель, 5-шептало, 6-спусковой крючок, 7-выступ на правом шептале, 8-предохранитель, 9-толкатель переключения очерёдности.
В середине 80-х годов при составлении планов дальнейшего развития ружейного производства на Ижевском механическом заводе была предложена идея разработки конструкции двуствольных ружей с вертикально и горизонтально расположенными стволами, имеющими максимальную степень унификации между собой. Единый унифицированный ударно-спусковой механизм должен был позволить реорганизовать производство и снизить затраты на производство охотружей.
Результатом работ по воплощению этой идеи в жизнь стали опытные ружья ИЖ-87 и ИЖ-88, разработанные конструктором В.Д. Загребиным. За основу были взяты механизмы ружей ИЖ-41 и ИЖ-44, ствольные группы без изменений - от серийных ружей ИЖ-43 и ИЖ-27. Работы закончились выпуском небольшой опытной серии.
Поэтому когда в конце века встал вопрос о проектировании ружей со съемным ударно-спусковым механизмом для поставок в США, В.Д. Загребин положил в основу их ту же схему. Легкосъёмные ударно-спусковые механизмы новых ружей, получивших индексы МР-233 (вертикалка) и МР-213 (горизонталка), отличаются друг от друга только курками (из-за разницы в высоте коробки).
В продолжение работ по унификации были разработаны три типа ударно-спусковых механизмов, которые могут легко заменять друг друга: первый - с двумя обычными автономными спусковыми крючками, работающими каждый на свой ствол (индекс МР-233), второй - односпусковой с переключением очередности стрельбы кнопкой на спусковом крючке (МР-233А), и третий - с двумя универсальными спусковыми крючками, работающими каждый на оба ствола в своей последовательности (индекс МР-233В). Последний позволяет менять очередность стрельбы за счет выбора нужного спускового крючка, а также вести стрельбу в режиме двух обычных автономных (независимых) спусковых крючков.
В перспективе предполагается на базе этих механизмов выпускать ружья с комбинированными и нарезными стволами аналогично имеющимся на базе ИЖ-27 ружьям ИЖ-94 и МР-251, а также штуцер-горизонталку. Для этого на том же легкосъёмном основании УСМ уже разработан ударно-спусковой механизм с шнеллером. В принципе нет технических проблем, мешающих комплектовать ружьё двумя подогнанными к конкретному образцу сменными УСМ разного (тем более одинакового) типов.
Принцип действия как односпускового, так и двухспускового универсального механизмов ружей МР-213 и МР-233 несколько напоминает принцип механизма ружья ИЖ-41. Во всех этих механизмах после первого выстрела происходит сцепление шептал и при втором выстреле выжимаются уже оба шептала, но в механизмах МР-233 и МЗ-213 сцепление шептал для второго выстрела производится не за счёт движения вперед шептала после спуска курка с боевого взвода (шептала МР-233 закреплены на оси и не могут продольно двигаться), а за счёт поворота переключателя, шарнирно закрепленного на левом шептале. В передней части переключателя также шарнирно закреплен селектор, который отслеживает положение обоих курков. Если взведены оба курка (перед первым выстрелом), селектор равномерно сдвинут назад и переключатель остается на левом шептале.
Рис.10. Вид на УСМ сверху, переключатель собранный с селектором.
После первого выстрела из любого ствола селектор поворачивается на своей оси в сторону сработавшего курка и позволяет переключателю повернуться, устанавливая задний длинный "хвост" под выступом правого шептала и сцепляя шептала между собой. После этого при втором нажатии на любой из двух спусковых крючков (или тот же в односпусковом механизме) происходит выжим обоих шептал и выстрел из второго ствола.
Очередность стрельбы в универсальном механизме выбирается выбором правого или левого спускового крючка, в односпусковом механизме - положением кнопки на спусковом крючке, что ставит толкатель, расположенный на крючке под нужное шептало.
Защита от двойного нажатия и в односпусковом и в универсальном двухспусковом механизмах осуществляется за счет подвижного спускового крючка, который при отдаче после произведенного выстрела сдвигается вперед относительно основания и своим хвостом надвигается на штифт основания, препятствующий возвращению спускового крючка в исходное состояние до прекращения отката.
Поэтому при срыве курка (в положении, когда нижняя наружная поверхность боевого взвода курка лежит на радиусе шептала) спусковой крючок должен иметь возможность движения вперед.
Практика эксплуатации ружей МР-233 показывает, что продольно двигающиеся детали в отличие от посаженных на оси деталей механизма Иж-39Е требуют значительно большей точности изготовления, не всегда достижимой на Ижмехзаводе. Кроме того, стрелок должен более четко выдерживать направление нажатия на спусковой крючок и не допускать его бокового "прижима".
При эксплуатации ружья надо соблюдать некоторые правила, обеспечивающие надежность механизма и безопасности стрелка:
1. Переключение очередности срабатывания односпускового механизма во избежание случайного выстрела необходимо производить только при включенном предохранителе. Легкое перемещение кнопки переключения нежелательно (сейчас усилие установлено в пределах 1…4кГ), поскольку может привести либо к неожиданному (незамеченному стрелком) переключению очередности, либо к самопроизвольному смещению переключателя в среднее положение. Результатом может быть либо выстрел совсем не тем зарядом, который ожидался (это особенно опасно, если в другом стволе был пулевой патрон), либо сдвойка. Если же ружьё заряжается только одним патроном, результат незамеченного стрелком переключения механизма воспринимается как осечка.
2. Во избежание поломки курков нельзя допускать их спуска при снятом с ружья механизме. В принципе, поломка нижнего выступа курка влияет только на возможность выпадения блока боевой пружины при снятом механизме, поскольку при установленном в ружье механизме курок основания механизма не касается. Позже ограничители курков были несколько изменены, живучесть значительно увеличена, хотя холостых спусков курков по-прежнему лучше избегать.
3. Конструкция механизма позволяет контролировать путем осмотра сохранность боевых взводов курков и шептал. Скрошенность их не допускается. Зацеп курков шепталами можно проверить щупом 1.2мм, вставленным между пяткой шептала и основанием. При этом срыва курка быть не должно, после удаления щупа полное зацепление должно восстановиться.
Ружьё с самого начала выпускается в исполнении «Спортинг». В целом опыт эксплуатации ружья показал, что для спортивной стрельбы механизм имеет несколько увеличенное усилие спуска курков, причём после уменьшения усилия для успешной стрельбы упражнения «Спортинг» начинаются сдвоенные выстрелы при использовании на охоте патронов «магнум». Казалось бы, если уж невозможно исключить инерционную сдвойку в принципе, возможность замены механизма позволяет использовать ружьё достаточно универсально. Но как ни странно, Ижмехзавод пока отказывается комплектовать выпускаемые ружья сменными механизмами. В целом за унификацию механизмов горизонталки и вертикалки приходится расплачиваться и некоторым увеличением массы ружья.

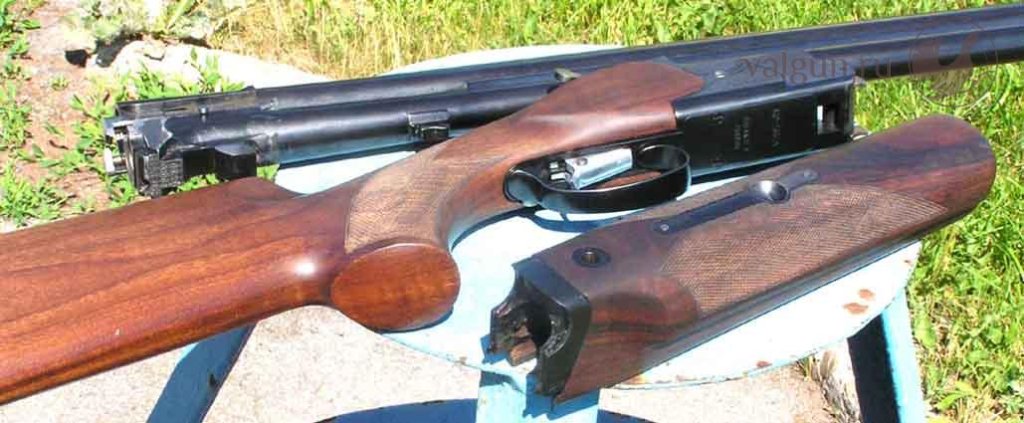

Фотография опытного ружья Мр-233 в модификации "Спорт", с усиленной коробкой.
Виктор Вальнев, инженер-оружейник.
