Механизм охотничьих вертикалок фирмы «Brixia» модели V12
Двуствольное гладкоствольное ружьё с вертикальным расположением стволов калибра 12 магнум итальянского производства имеет универсальный селективный односпусковой механизм и автоматические эжекторы. Судя по рисункам в его паспорте, возможны еще варианты с двуспусковым и с неселективным односпусковым механизмами.
Двухпозиционный селектор кнопочного типа находится на спусковом крючке. В левом положении селектора первым стреляет верхний ствол, в правом - нижний. При открывании ружья выбрасывается только стреляная гильза, патрон - выдвигается.

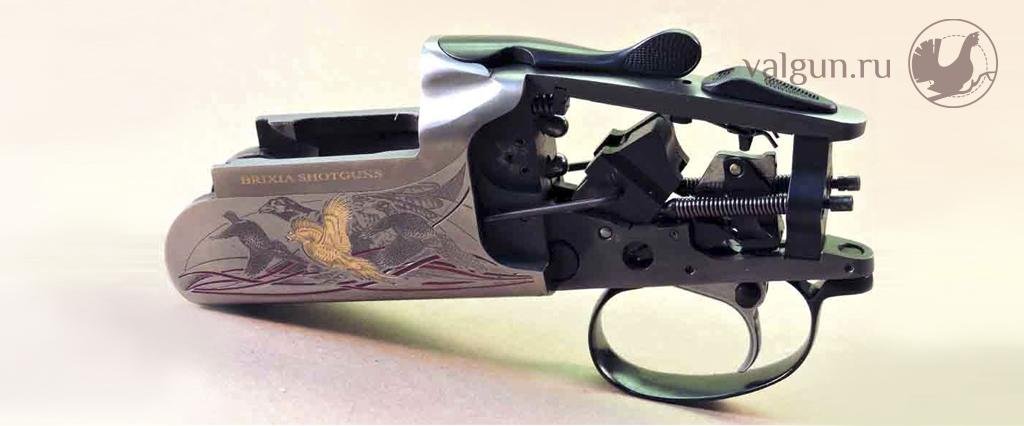

В целом конструкция уже ставшая классической: стволы подвешены на цапфах, механизм расположен в коробке рамочного типа, образованной собственно коробкой, нижней личиной и перемычкой. Курки расположены на одной горизонтальной оси в нижней личине, имеют два взвода - боевой и небольшой предохранительный, их отбой осуществляется пружиной бойка за счет ограничения хода стержня боевой пружины. То есть после некоторого рабочего хода усилие боевой пружины, опирающейся задним торцом на поверхность перемычки коробки, «выключается» стопорной гайкой, расположенной на стержне боевой пружины.
Шептала нижние, также расположены на одной оси в нижней личине сзади курков. Инерционное тело подвешено шарнирно в верхней части хвоста спускового крючка с возможностью небольшого бокового перемещения, которое определяется положением селектора. Предохранитель неавтоматический, расположен на верхнем хвостовике коробки, в заднем положении жестко блокирует хвост спускового крючка от поворота.
Тяга спуска имеет 3 зуба, но средний разделен пазом надвое и обе части выступают вперед, другие два зуба расположены по бокам и чуть сзади среднего. При первом нажатии на спусковой крючок один из выступов среднего зуба тяги поднимает то шептало, в сторону которого сдвинут селектор (вправо - правый курок- нижний ствол, влево - левый курок -верхний ствол). Расцепления тяги и шептала без выстрела не происходит, даже при резком нажатии-отпускании спускового крючка.
После отведения тяги спуска назад под действием сил инерции в конце отката первое шептало поворачивается, опуская хвост вниз. После возвращения вперед пружиной тяга соответствующим боковым зубом встает под второе шептало и при повторном нажатии происходит второй выстрел. Переключение работает достаточно надежно, даже при стрельбе спортинговыми патронами с 20 граммами дроби.
Если первый выстрел по какой-либо причине не произошёл, то можно вручную переключить кнопку селектора на спусковом крючке и при последующем нажатии будет спущен второй курок.
Установлен эжектор толкающего типа, раздельный на каждый ствол. Шептала эжектора расположены в вертикальных пазах шарнира цевья и взаимодействуют с длинными радиусными задними выступами выбрасывателей. Взведение шептал выбрасывателей осуществляется тонкими тягами (правой и левой), связанными с курками и расположенными в стенках коробки. Сжатие пружины эжектора осуществляется при закрывании ружья верхней наклонной стенкой паза коробки за переднюю поверхность выступа выбрасывателя (окончательно - щитком коробки). Скругления на нижних краях головок выбрасывателей отсутствуют. При выстреле курок сдвигает вперед тягу, которая своим передним торцом поворачивает шептало выбрасывателя в пазу шарнира и поднимает его вверх, тормозя задний выступ выбрасывателя. От срабатывания без выстрела шептало удерживается трением о стенку паза шарнира гнетком и пружиной, помещенными в самом шептале. Выбрасыватели удерживаются в пазах муфты внутренними подпружиненными гнетками, помещенными вместе с пружинкой в едином отверстии, расположенном поперек плоскости осей стволов. Для снятия выбрасывателя надо утопить гнеток через отверстие в нём и сдвинуть выбрасыватель вперед.
Коробка крепится к прикладу продольным стяжным винтом с резьбой М6, головка винта шестигранная с размером под ключ 10мм.
В.Вальнев, инженер-оружейник.
2014 г.
