Эжектор ИЖ-27Е: устройство и отладка

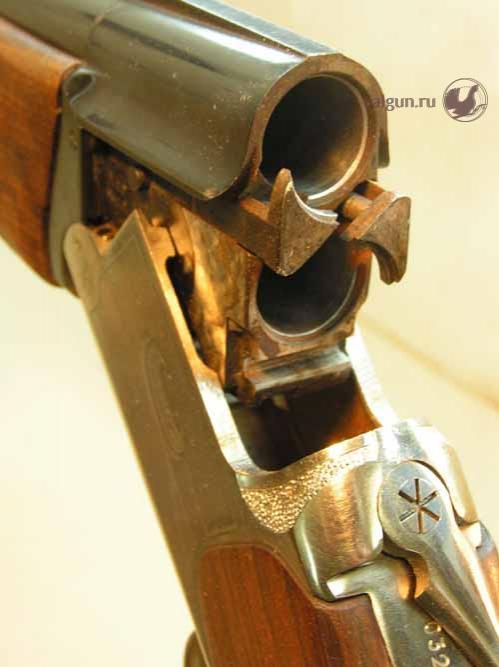

На многих моделях ружей с переломными стволами устанавливается эжектор - специальный механизм для автоматического выбрасывания стреляной гильзы. Название устаревшее, но традиционно очень распространенное. Само французское слово эжектор (éjecter), давшее название механизму, переводится как "выбрасывать, выталкивать", т.е. извлекать наружу. Не надо путать его с таким понятием, как инжектор (injecteur) автомобиля, который впрыскивает топливо вовнутрь.

Смысл эжекторного устройства состоит в ускорении процесса перезаряжания ружья. Вещь, надо сказать, очень удобная, реально экономящая время и усилия охотника, но, как в поговорке про медаль, имеющая обратную сторону. Надо понимать, что любой эжектор значительно усложняет конструкцию переломного ружья и, пожалуй, является его самым уязвимым элементом. Существует несколько факторов, которые прямым или косвенным образом негативно влияют на работу эжектора. В первую очередь, это высокое давление, образующееся в патроннике при выстреле. Во-вторых, механическая слабость пластиковой или бумажной гильзы дробового патрона, которая деформируется или зацепляется за все микронеровности патронника, проникает во все зазоры и выбирает все люфты. И наконец, повышенная сложность обработки патронника и отладки механизма, ввиду небольших параметров деталей из-за ограничений по весу и размеру.

Источником энергии для работы эжектора служит его пружина, она сжимается заранее. Техническое решение момента сжатия на выпускаемых моделях ружей реализовано по-разному. Например, на Иж-27 пружина эжектора сжимается при закрывании ружья, что может вызывать сложности при заряжании. На ТОЗ-34Е пружина сжимается при открывании ружья, что тоже не очень хорошо - ружьё после выстрела и так открывается туго из-за раздутой гильзы, да тут ещё и пружину надо сжимать. Поэтому пружина для эжектора устанавливается достаточно слабая.

При выстреле любой зазор или смещение деталей в патроннике приводят к деформации гильзы, и она может застрять при извлечении. Чтобы исключить подобные дефекты, на заводе производится совместная одновременная обработка внутренних поверхностей патронника и экстрактора (выбрасывателя). Такая обработка довольно сложна, т.к. имеет некоторые нюансы: во-первых, экстрактор надо разместить в патроннике наглухо, без люфтов, и, во-вторых, твердость его выступающей в патронник части должна примерно соответствовать достаточно умеренной твердости соседних стенок патронника. После обработки патронника производится отладка хода экстрактора - в крайне задвинутом положении ему полагается «сидеть» на своем месте плотно, без люфтов, и в то же время двигаться в меру легко, чтобы силы пружины хватало и на его перемещение, и на сдвиг раздутой выстрелом гильзы. В целом, само наличие эжектора на ружье подразумевает его более точную обработку и качественную отладку, чем просто наличие извлекателя.

В двуствольных ружьях экстракторы для каждого ствола делаются раздельными, каждый со своею пружиной. Нужно это для того, чтобы при открывании ружья выбрасывалась только стреляная гильза, но не выбрасывался патрон. Обычно эжектор отличает стрелявший ствол от нестрелявшего по тому, спущен курок данного ствола или взведён. Контроль осуществляется за счёт какой-либо тяги, связывающей курок и эжектор. В Иж-27Е роль этой связующей тяги играет толкатель, взводящий курок при открывании ружья. При таком принципе работы, если при выстреле произойдёт осечка, будет выброшен и осечечный патрон.

Известны также конструкции эжекторов, которые срабатывают и от упругой деформации патронника при давлении пороховых газов, и от раскрывания заделки дульца гильзы патрона при выстреле, а так же эжектор Бейкера, срабатывающий от отдачи. К сожалению, последний годится только для одностволки.

Итак, рассмотрим, как же конкретно работает эжектор, установленный на Иж-27Е, какие дефекты встречаются в его работе и что следует предпринять для их устранения.

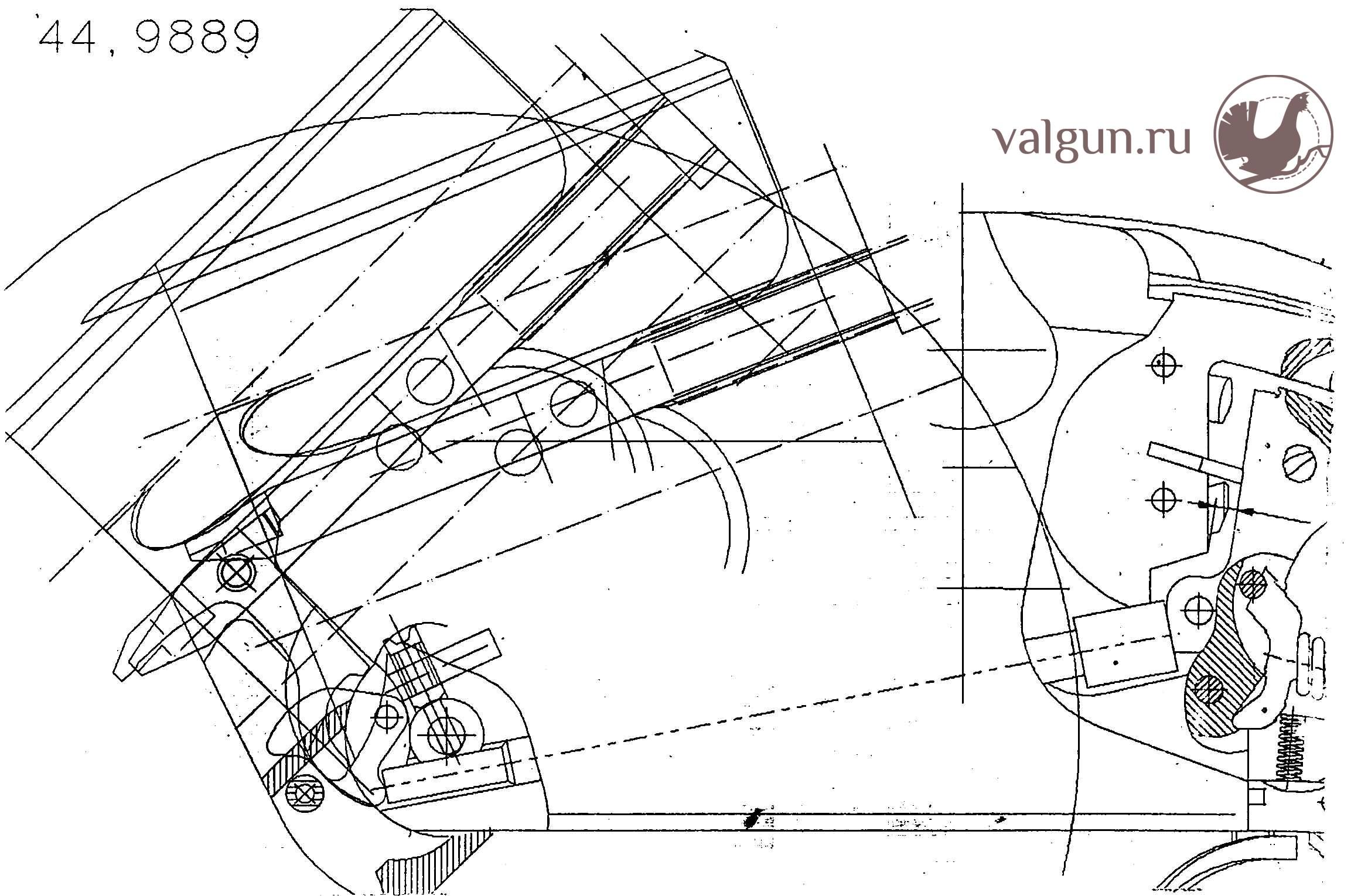

При нажатии стрелком на спусковой крючок курок срывается с боевого взвода и двигается боевой пружиной вперёд. При этом своим правым выступом курок приводит в движение толкатель. Двигаясь вперёд не только давлением курка, но и силой инерции своего веса, толкатель скосом на другом, переднем конце, поднимает вверх разобщитель. После удара по бойку курок возвращается немного назад, отводя немного и толкатель. Разобщитель остается вверху и удерживается на месте трением подпружиненного гнетка.

При открывании ружья ствол и шарнир ружья поворачиваются относительно коробки. Расположенное в шарнире шептало эжектора, формой отдаленно напоминающее сапог, своим нижним выступом «запинается» за разобщитель и опускает передний длинный выступ вниз, зацепляя зуб выбрасывателя и удерживая его на взводе. До этого зацепления пружина успевает сдвинуть выбрасыватель примерно на 4 мм, причем, если гильза в патроннике сидит слишком туго, стенка паза коробки сдвигает ее с места принудительно, действуя на круглую боковую цапфу выбрасывателя. Величина этого принудительного выхода выбрасывателя чуть меньше того расстояния, на котором шептало удерживает выбрасыватель. При дальнейшем открывании ружья, шептало поворачивается за передний нижний выступ стенкой паза коробки и освобождает выбрасыватель, который силой разжимающейся пружины выбрасывает стреляную гильзу. Срабатывание должно происходить в момент, когда гильза из нижнего ствола может пролететь над верхом коробки имея запас не менее 1 мм, однако до полной откидки стволов.

Далее о некоторых нюансах.

• Если выстрел был только из одного ствола, второй эжектор сработать не должен. Чтобы толкатель второго ствола не ушёл вперёд от отдачи первого выстрела, на заднем торце толкателя имеется некий «крючок», удерживающий толкатель около остающегося взведённым курка.
• Отключение эжектора каждого ствола производится поворотом разобщителя так, что шлиц на его торце становится вдоль ружья и пятка шептала проходит через этот шлиц не цепляясь. На разобщителе имеется 4 грани, за которые его удерживает от поворота подпружиненный гнеток. Для извлечения разобщителя разбирать ружьё не надо, достаточно повернуть разобщитель на 45 градусов к оси ружья в любую сторону (тогда гнеток будет упираться в часть цилиндра между гранями), затем пинцетом или плоскогубцами вытянуть вверх. Обратно поставить данную деталь сложнее - для этого надо тонким шилом или выколоткой отжать гнеток внутрь и уже потом задвинуть сам разобщитель.
• Желательно нанести фаску или скругление на задний край «крючка» толкателя, чтобы он не царапал по дереву приклада при взведении. Вращение толкателя в отверстии коробки ограничивается его лопастью о стенку коробки. Иногда это вращение слишком велико, надо проверить, не утыкается ли угол головки толкателя в коробку при спуске курка и при необходимости нанести там притупление.
• При закрывании ружья выбрасыватель сначала задвигается стенкой паза коробки за переднюю лопасть, а затем уже окончательно лбом коробки за задний торец. Если в патронник открытого ружья вставлен патрон, при закрывании ружья он задвигается щитком коробки. Если передний край металлического стаканчика гильзы плохо поджат к пластику гильзы, а выборка под фланец гильзы в патроннике обработана грубо, кромки и острые заусенцы её не притуплены, то при закрывании ружья острые кромки зацепляются, и стаканчик гильзы деформируется гармошкой.
• Полный выход выбрасывателя ограничен возможностью попадания фланца патрона под выбрасыватель при заряжании. Чем короче патрон, тем на больший угол он может быть повернут при вставлении в патронник, тем меньше должен быть выход выбрасывателя в открытом ружье. Обычно он составляет от 8 до 10 мм.

ОТЛАДКА ЭЖЕКТОРА ИЖ-27Е И УСТРАНЕНИЕ ОТДЕЛЬНЫХ ДЕФЕКТОВ.

Жизнь постоянно подкидывает новые загадки, все не предусмотреть, поэтому опишу наиболее часто встречающиеся дефекты и способы их устранения.

Первое, на что надо обратить внимание при отказах эжектора, это сам характер отказа - происходит ли отказ при использовании стреляной гильзы или совсем без неё, или только после выстрела. Затем обращаем внимание на выход стреляной гильзы из патронника - легко ли выходит, где и насколько при выстреле гильза деформируется и т.д.

Если гильза из патронника выходит легко, надо проверить момент срабатывания эжектора. Если срабатывание ранее, значит зацепление шептала за зуб выбрасывателя мало - вылетающая гильза ударяет в щиток коробки и за пределы ружья не улетает. Если не срабатывает совсем или срабатывает только при резком открывании, возможно, что зацепление слишком большое и для срабатывания просто не хватает хода (угла открывания ствола). Бывает, эжектор срабатывает только при резком открывании ружья - это значит, что при плавном открывании эжектору просто не хватает хода ствола для сработки. И раннее, и позднее срабатывание устраняется припиловкой шептала эжектора, раннее - нижней поверхности кончика нижнего выступа (носка сапога снизу), позднее - зацепа на верхнем выступе, цепляющем зуб выбрасывателя. Проверка проводится вхолостую новой пластиковой или латунной гильзой.

Если механика вхолостую (даже без гильзы) работает нормально, чаще всего причина невыброса - плохая обработка и отладка деталей. Что надо сделать: снять выбрасыватели и их пружины, промыть и прочистить сами детали и пазы под них. Тонкой наждачной шкуркой и надфилем прочистить кромки деталей и пазов, убрав все заусенки. Затем проверить перемещение выбрасывателей в пазах без пружин и их люфтов, особенно в закрытом положении. Выбрасыватели должны двигаться, если не под собственным весом, то хотя бы без существенных усилий руки. Фрезеровка пазов под головки выбрасывателей на муфте довольно грубая, часто надо пилить, и делать это надо осторожно, не допуская увеличения люфтов. Если выбрасыватель в пазу люфтит сильно, можно немного «расплющить» его слабозакаленную головку или начало стержня, пробив изнутри канавку закругленным бойком.

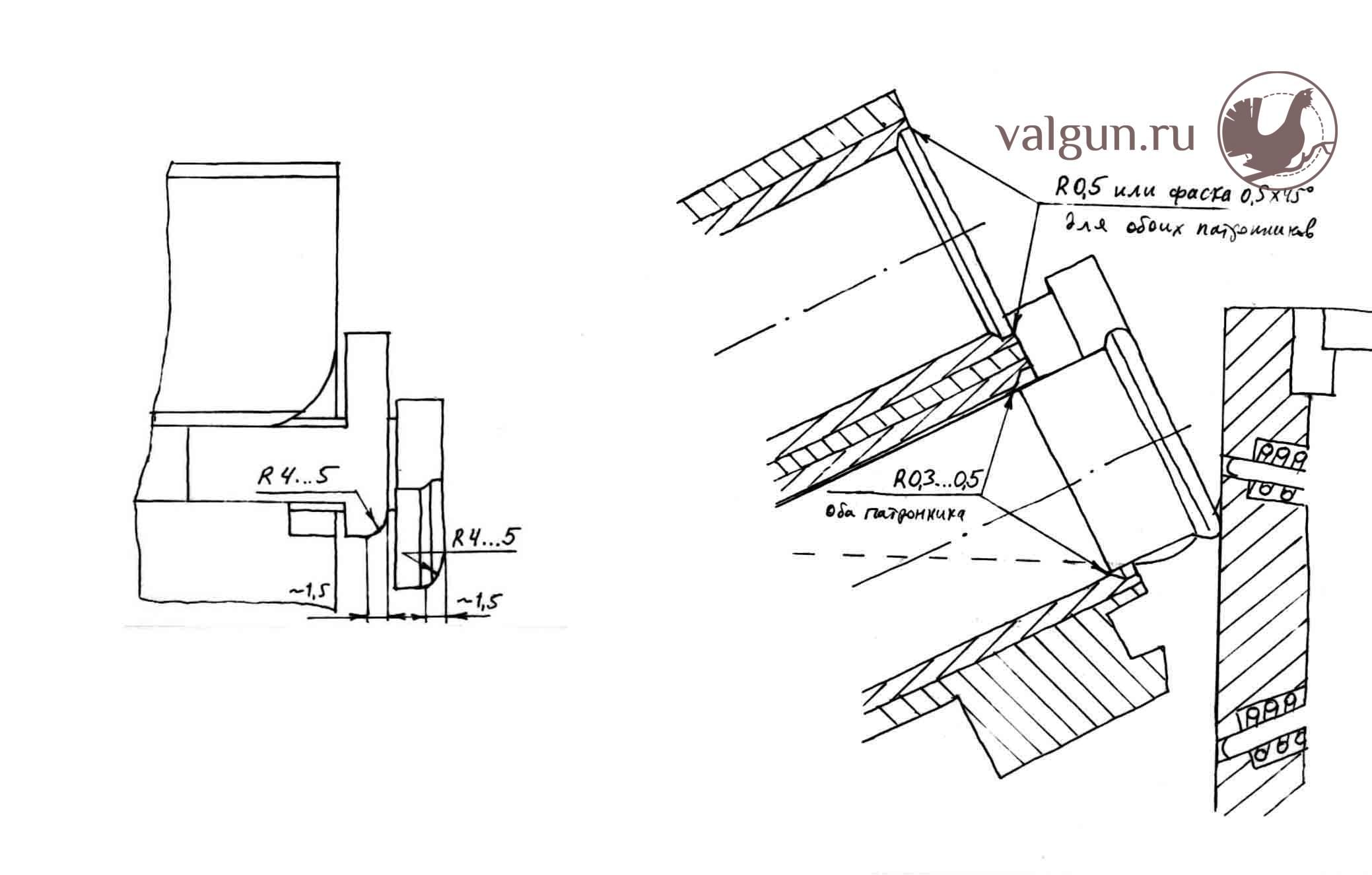

При обработке патронника, особенно выборки под фланец гильзы, на краях поверхностей остаются острые кромки и заусенки. Устранение их – кропотливая ручная работа, которую на заводе не всегда выполняют в нужном объёме. Кроме того, при работе механизмов может происходить подмятие поверхностей, особенно их углов, что так же может привести к появлению «остряков», врезающихся в гильзу и тормозящих, а то и просто удерживающих ее при попытке извлечения. Поправить дело в данном случае не очень сложно, надо нанести небольшие фаски – скосить углы, потому что чаще всего гильзу держит острыми кромками, которые загнуты вовнутрь. На казённом обрезе можно не бояться и делать фаску побольше. А вот внутри - совсем чуть-чуть. Слишком большой внутреннюю фаску делать нельзя, потому что в этом случае фланец гильзы будет отталкивать выбрасыватель вбок и проскочит под выбрасыватель, откуда достать его будет очень непросто.

Быстрее всего нанести фаску шабером или коротким твердым ножом типа сапожного, потом слегка зачистить мелкой шкуркой. Пружину выбрасывателя предварительно лучше снять, выбрасыватель задвинуть, чтобы все было заодно.

При плохой отладке деталей встречается даже такой дефект - щелчок, при котором получается как бы двойное срабатывание, первое - слабое, происходит в самом начале открывания ружья за счёт трения гильзы и её упругости, затем штатно срабатывает эжектор, но до гильзы уже не достаёт, и она остается наполовину в патроннике.

В связи с этим вспоминается казус, произошедший в 1999 году при отстреле опытного ружья ИЖ-43Е .410 калибра испытательными патронами фирмы Ремингтон. Эжектор работал нормально, выброс по горизонтали составил около 1.5-2 м, т.е. вполне серийный. А вот обычные охотничьи патроны .410 калибра ружьё не выбрасывало. При осмотре выяснили, что эжектора собственно и нет - в шарнире отсутствуют рычаги-шептала, только пружины выбрасывателей стоят. То есть, за счёт трения и заусенок гильза раздутием удерживала выбрасыватель, пока принудительным выходом её не сдвигало с места. Затем срабатывала пружина и выбрасывала гильзу. Протестировали - после холостых щелчков курками ружьё тоже нормально выбросило и стреляные ранее гильзы. Правда, гильзы надо было вставлять по следам головки выбрасывателей.

Идём дальше. Если нанесение фасок не решило проблему и гильзу по-прежнему не выбрасывает, значит есть и другие причины. Дело в том, что патронники дробовиков должны иметь пологую коническую поверхность, но на недорогих ружьях, при производстве которых технологии упрощены, иногда этот конус получается недостаточно строгим и приобретает бочкообразность. В передней части патронника такая погрешность конуса роли не играет - там гильза уже пластмассовая, а вот перед выборкой под фланец гильзы даже незаметная «бочка», увеличивающая диаметр всего-то в пару сотых миллиметра ощутимо тормозит поддутый стальной стаканчик гильзы. Для исправления дефекта понадобится инструмент в виде длинного пологого конуса, например хвостовик сверла или фрезы с конусом Морзе подходящего диаметра. Чтобы не поцарапать патронник, поверхность этого конуса должна быть хорошо отполирована. Принцип использования прост - конус вставляется в патронник и по его торцу наносится несколько сильных ударов молотком, это должно помочь исправить форму, точнее чуть-чуть сгладить вход в патронник. От ударов инструмент в патроннике обычно заклинивается, но выходит после постукивания по бокам его выступающего из патронника торца, а также шомполом через дульную часть.

Еще один дефект по вышеназванной причине - замятие стакана патрона при заряжании. Сталкиваются с ним только те, кто самостоятельно снаряжает патроны в стреляные плохо калиброванные гильзы. При выстреле торец металлического стаканчика в стыке с пластиком немного отгибается наружу, если его не поджать при калибровке вовнутрь, в патроннике он зацепится за острую кромку и движением коробки стаканчик такой гильзы сомнётся «гармошкой».

Следующий дефект - «проскок» фланца гильзы под выбрасыватель. Происходит при износе входа в патронник, а также при износе выбрасывателя, когда появляется большой люфт или отгиб, а также при значительном наклоне паза под стебель выбрасывателя относительно оси патронника. Небольшой наклон некритичен, а в двустволках он просто неизбежен из-за схождения осей стволов. Чтобы устранить «проскок», надо уменьшить люфт выбрасывателя в гнезде, для этого надо подчеканить выбрасыватель, точнее "дно" выреза под фланец гильзы на головке выбрасывателя и саму головку. Замечу только, что не надо слишком усердствовать - если головка выбрасывателя будет выступать в патронник, стреляная гильза опять не будет выбрасываться.

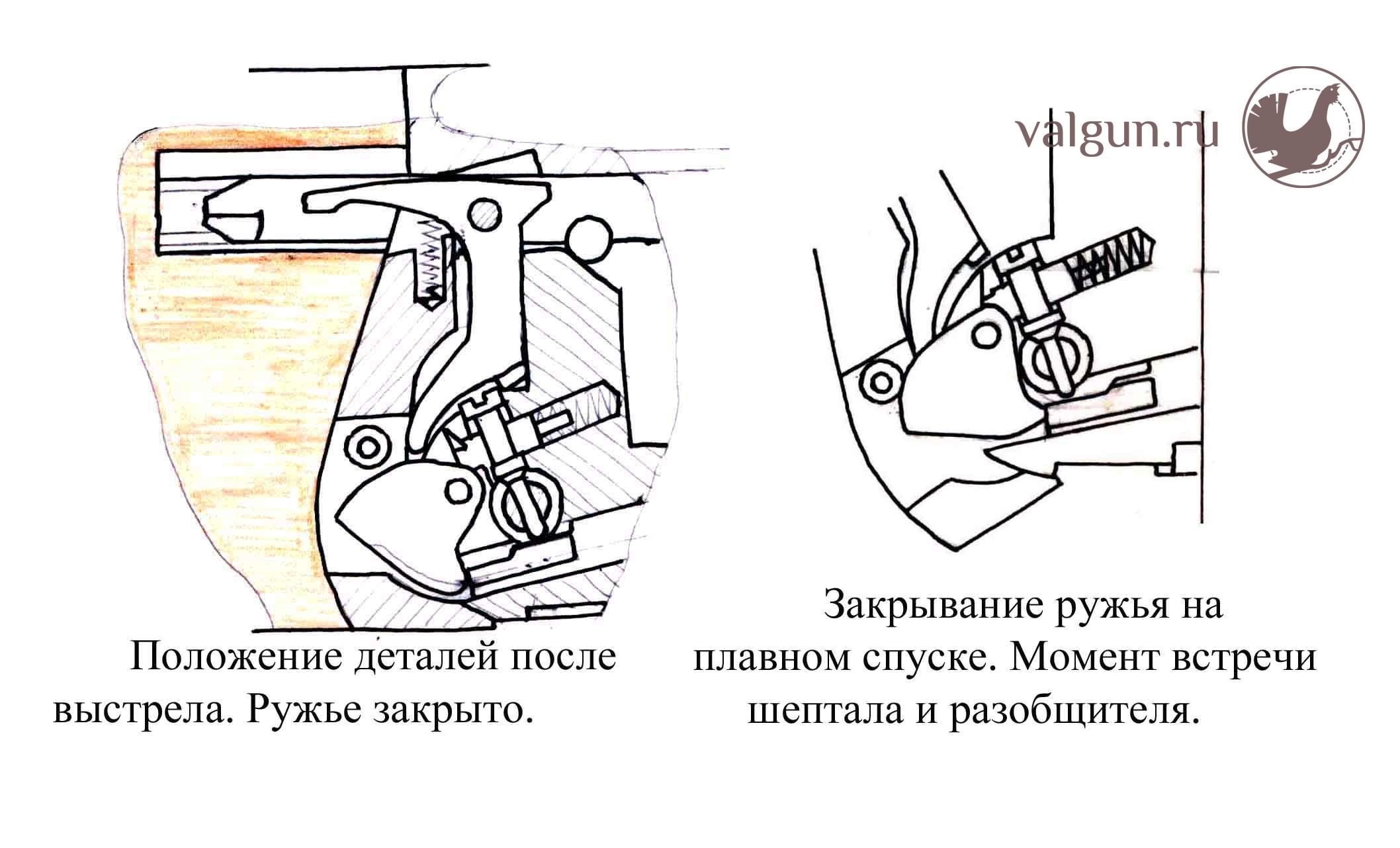

Для того, чтобы из нестрелявшего ствола не происходил выброс патрона, на Иж-27Е толкатель неспущенного курка (или спущенного плавно, без выстрела в положение на отбое) удерживается сзади штифтом курка и не достает своим передним скосом до разобщителя эжектора. Если эжектор срабатывает после плавного спуска курков, значит, скорее всего отбой курков слишком мал.

Тут, вероятно, следует немного отступить и порассуждать о плавном спуске и эжекторе для лучшего понимания процесса. Для того, чтобы эжектор отличал стреляные гильзы от нестреляных патронов и не срабатывал при плавно спущенных курках, нужен отбой курков. Чем отбой больше, тем проще организовать надёжную работу эжектора. Но при этом увеличиваются потери энергии боевой пружины, которая к тому же, и так уже расходует дополнительную энергию на включение эжектора. Поэтому на эжекторных ружьях вероятность осечки выше. Всё это относится к тем случаям, когда определение произведённого выстрела (эжектор должен выбрасывать только стреляную гильзу) производится от положения курка.

Как уже говорил, существуют и другие системы. Например, на ИЖ-18Е определить факт выстрела и, в случае его отсутствия, отключить эжектор, должен сам охотник. Это не есть недостаток - на других ружьях того же класса, например, одноствольном американском Винчестере 37А эжектор вообще не выключается, стреляй - не стреляй и выбрасывает всё, и патрон, и гильзу. По некоторым сведениям, такая опция, как выбрасывание только стреляной гильзы, появилась на, считающемся сейчас классическим, двуствольном Винчестере 21 только в сороковых годах ХХ века. А отбоя курков на бокфлинтах Винчестера не было даже и в 70-х годах. Кстати, для ИЖ-18Е в 80-х годах был разработан механизм постоянного отключения эжектора. Он был установлен на ИЖ-18МАЕ, которое было выпущено партией всего в 100 шт. Механизм представлял собой как бы головку вертикального винта со шлицем несимметричной глубины, одна сторона которого работала как обычно, а другая сторона была значительно глубже. При повороте монетой головки шептало не доставало дна шлица и эжектор не срабатывал, экстрактор оставался на взводе, патрон (и стреляная гильза) только чуть выдвигались. На серийном же ружье, если требуется совсем выключить эжектор, охотник должен снять шептало, выбив его ось. Минус в том, что снятые мелкие детали имеют свойство теряться, кроме того, снизу на личинке коробки остается незакрытый паз.

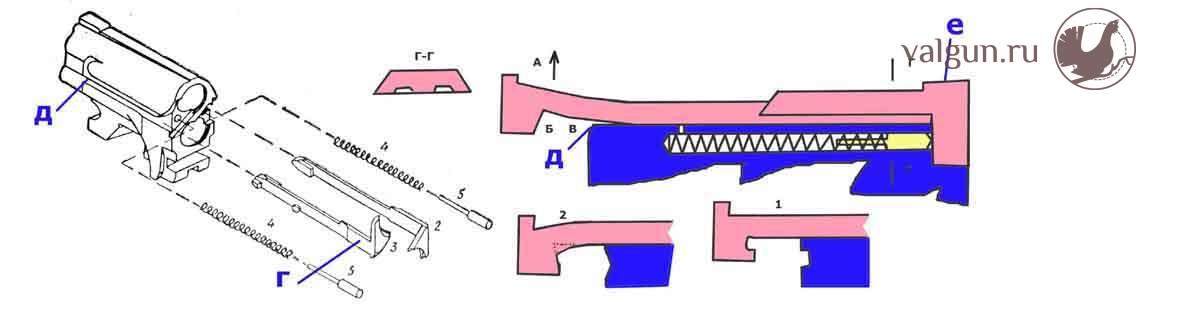

Следующий дефект - «вылетает» выбрасыватель. На Иж-27Е выбрасыватель удерживается выступом на «хвосте», который защелкивается пружинящим стеблем выбрасывателя за торец муфты ствола и упираясь в него же, ограничивается. При износе и скруглении прямого ребра на торце муфты прилив может быть выжат пружиной и выбрасыватель вылетит из ружья при открывании. Исправляется подчеканкой ребра переднего торца муфты, припиловкой (поднутрением) ограничивающего выступа выбрасывателя, в принципе возможно даже сделать «замок», если засверлить неглубокую лунку на торце муфты и опилить соответствующим образом выступ.

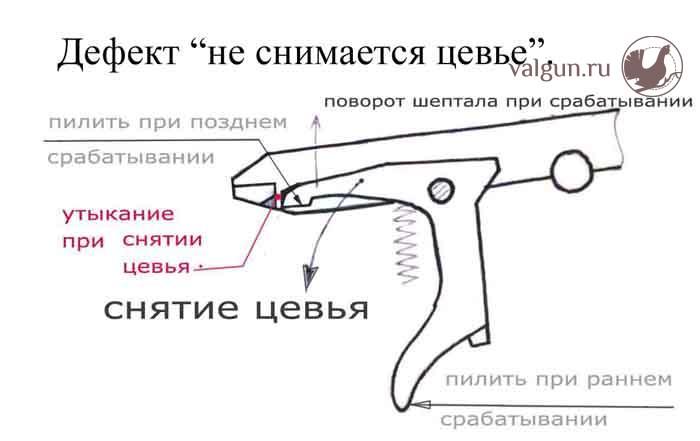

Не снимается цевьё - дефект, чаще всего связанный с тем, что передний торец выступа шептала эжектора упирается в зуб выбрасывателя. Если вывинтить винт-ось шептала эжектора сбоку на шарнире цевья, цевьё снимется – это действие на крайний случай. Устраняется дефект нанесением фасок на верхний край переднего выступа шептала и на нижний край зуба выбрасывателя. Сколько и где пилить, становится видно и понятно, если вывинтить винты цевья и поставить металлическую часть на ружье.

Для владельцев старых ружей Иж-27Е полезно знать, как работают ЛУНКИ НА МУФТЕ стволов, расположенные над полуотверстием для оси шарнира на верхних поверхностях пазов под стержни выбрасывателей. Эти лунки нужны для нормального простого снятия цевья и защиты от поломки шептал эжектора в «транспортном» случае, когда ствол отделен от коробки, а цевьё присоединено к стволу. При этом положении выбрасыватели выдвинуты пружинами. Когда ставим цевьё с шарниром, шептала эжекторов передними выступами упираются в зуб выбрасывателя снизу и опускаются вниз почти до упора в шарнир. Задние выступы шептал входят в лунку. Если в таком положении шептало поджато пружиной, то задняя вертикальная стенка лунки не даёт ему повернуться вверх и заскочить за зуб выбрасывателя при попытке задвинуть выбрасыватель в муфту. Если же шептало заскочит за зуб выбрасывателя, то при попытке отсоединить цевьё от стволов шептало сломается. Когда стволы присоединены к коробке, выбрасыватели всегда задвинуты в муфту. Поэтому поломки шептал можно избежать и таким способом - просто вжать выбрасыватели в муфту.

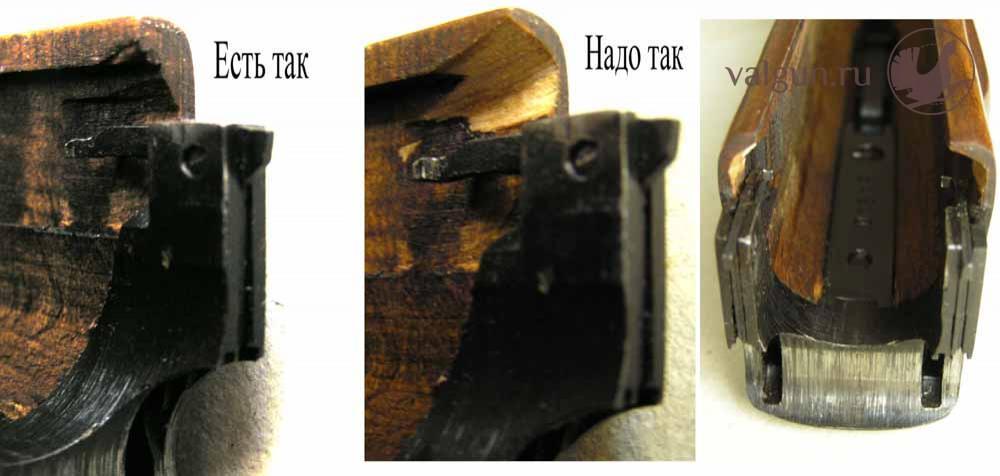

Напоследок еще один совет владельцам Иж-27Е: чтобы при снятии шептала эжектора не выламывали верхнюю заднюю стенку цевья, надо сделать выборки на выходе - просто подрезать дерево острием ножа как на картинке:

Вальнев Виктор, инженер-оружейник.
