Односпусковые механизмы. Глава 4. За рубежом.

Глава 4. ОДНОСПУСКОВЫЕ МЕХАНИЗМЫ НЕКОТОРЫХ РУЖЕЙ ИНОСТРАННОГО ПРОИЗВОДСТВА.

Бокфлинт Беретта S685.

Охотничье ружьё с вертикально расположенными стволами. Ударно-спусковой односпусковой универсальный механизм с переключением очерёдности срабатывания курков расположен на нижней личинке, составляющей с коробкой и перемычкой рамочную сборную конструкцию. (Синим цветом на рисунке отмечены неподвижные оси).

Боевые пружины цилиндрические винтовые, расположены в сборных блоках позади курков, взводящихся при открывании ружья. Сборка в блоки позволяет осуществлять отбой за счёт выключения пружины задним торцом толкателя. Перехватыватели отсутствуют, на курках имеются предохранительные взводы.

Переключение очерёдности срабатывания курков производится небольшой поперечно движущейся кнопкой. Она расположена на оси прямо в кнопке предохранителя, двигающейся вдоль верхнего хвостовика коробки. Такое расположение очень удобно и наглядно. Кнопка переключения очерёдности стрельбы фиксируется в крайних положениях подпружиненным шариком, переводя при этом рычаг переключателя очерёдности соответственно под один из двух рычагов спускового крючка (правый или левый). Кнопка предохранителя в заднем положении запирает выступ спускового крючка, блокируя ружьё от выстрела.

Работает механизм ружья следующим образом: нажимаем на спусковой крючок - он поворачивает рычагом переключения очерёдности правый или левый (в зависимости от положения кнопки переключения) рычаг спускового крючка - рычаг спускового крючка воздействует на задний выступ соответствующего ему шептала и выводит боевой взвод его переднего выступа из зацепления с курком.

В обратную сторону (по часовой стрелке) рычагам спускового крючка мешает повернуться разрезная пружинная трубчатая ось, забитая в поперечное отверстие личинки.

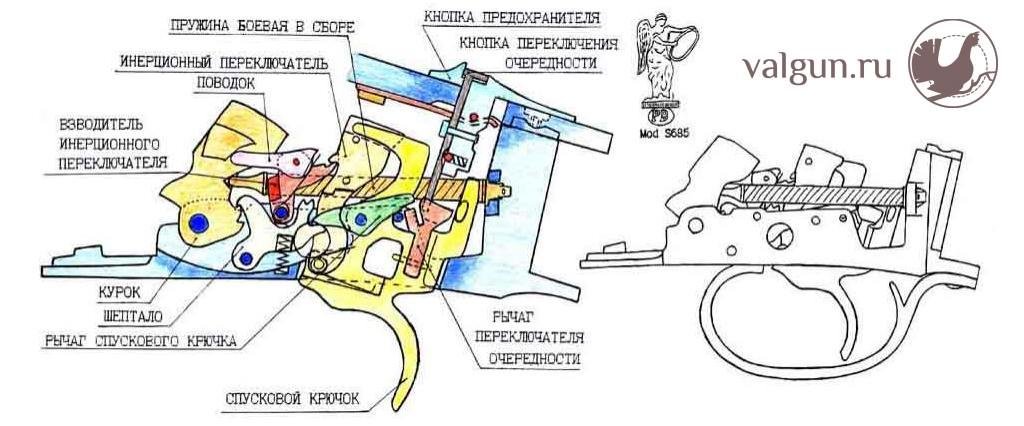

Рис. 14. УСМ бокфлинта Беретта S685.

Если при первом выстреле произошла осечка, второй выстрел возможен:

- после перевода кнопки переключения очерёдности в противоположное положение. Передача усилия будет производиться как и при первом выстреле, но по цепи, выжимающей второе шептало;

- после удара затыльником приклада о твердую поверхность (имитация выстрела). При резком торможении ружья от удара в конце отката и при накате ружья вперёд под действием силы инерции происходит отведение назад инерционного переключателя, который шарнирно закреплён на оси в спусковом крючке.

Перед первым выстрелом инерционный переключатель удерживается взводителем переключателя за верхний зуб. Такое зацепление с взводителем (взведение) происходит при открывании ружья, когда взводящиеся курки своей скошенной задней поверхностью отбрасывают назад шарнирно закреплённый на взводителе переключателя поводок. После отскока назад при накате инерционный переключатель выходит из зацепления со своим взводителем. Потом смещаясь вниз, входит в зацепление своими симметричными зубами, расположенными в средней части, со средними выступами обоих шептал.

При повторном нажатии на спусковой крючок инерционный переключатель поворачивает по часовой стрелке оба шептала, выводя боевой взвод на переднем выступе второго шептала из зацепления с курком. Происходит выстрел из второго ствола.

При втором выстреле, кроме действия на вторые шептало и курок, происходит и повторный поворот первого шептала (то есть и сжатие его пружины). Это позволяет автоматически получить усилие на спусковом крючке чуть больше, чем при первом выстреле, что, в конечном итоге, повышает удобство и безопасность обращения с ружьём. Казалось бы, такой механизм больше подошёл бы спортивному, а не охотничьему ружью. Однако, несмотря на некоторую сложность, он довольно удобен и при качественных патронах вполне надёжен.

Очень похожий механизм установлен и на Беретте S686 ONYX.

Рис. 15. Фотография УСМ Беретты S686 ONYX.

Спортивный бокфлинт Перацци МХ8.

Спортивное ружьё для стрельбы на траншейном стенде с вертикально расположенными стволами. Имеет легкосъёмный ударно-спусковой односпусковой универсальный механизм с постоянной (непереключаемой) очерёдностью срабатывания курков. Коробка с верхним и нижним хвостовиками (в нижнем и помещается отделяемая личинка с УСМ) образует рамочную монолитную конструкцию. Возможность быстрой смены ударно-спускового механизма при пластинчатых боевых пружинах очень способствует поддержанию ружья в постоянной готовности к стрельбе.

Механизм имеет все признаки типа "Блиц": собран на личинке, боевые пружины пластинчатые, расположены позади курков, взводящихся при открывании ружья. Передача усилия от пружины на курок осуществляется через цепочку. Перехватыватели отсутствуют. Курок после удара по бойку отскакивает на отбой, осуществляемый нижним пером боевой пружины.

Переключение очерёдности срабатывания курков отсутствует, но для спортивного траншейного ружья его и не требуется.

Кнопка предохранителя в заднем положении расцепляет с шепталами и запирает тягу спускового крючка вместе с инерционным разобщителем, тем самым блокируя ружьё от выстрела. Снятие механизма с блокировки осуществляется дополнительным сильным нажатием вперёд на эту кнопку предохранителя.

Работает механизм ружья следующим образом: при первом нажатии на спусковой крючок его тяга правым (более длинным) зубом поднимает вверх задний конец шептала, освобождающего курок нижнего ствола. Курок срывается с боевого взвода шептала, происходит выстрел и откат ружья.

При резком торможении ружья в конце отката инерционный разобщитель откидывается относительно шептал назад и расцепляет тягу с правым шепталом. Это позволяет тяге спускового крючка переместиться левым выступом под выступ левого шептала и делает возможным второй выстрел - из верхнего ствола. Интересно, что отдельно от ружья, сам механизм срабатывает дважды без имитации выстрела, силы удара курка хватает для срабатывания инерционного разобщителя. А в собранном ружье при осечке или холостом спуске из-за отсутствия переключателя придется сдвинуть вперед-назад кнопку предохранителя или имитировать отдачу.

Срабатывание инерционного разобщителя от удара в конце отката и удержание при накате ружья позволяет блокировать спусковой механизм от "двойного нажатия". Позже фирмой был разработан ещё один вариант такого механизма с переключателем очерёдности стрельбы, кнопка которого размещена в предохранительной скобе позади от спускового крючка. В начале 21 века появилась новая модель МХ2000, отличающаяся цилиндрическими боевыми пружинами вместо пластинчатых, стоявших на МХ8. По утверждению прессы новый, более надежный, механизм по скорости срабатывания практически не отличается от старого, хотя ранее считалось, что пластинчатые боевые пружины обеспечивают большую скорость срабатывания механизма, но более чувствительны к качеству стали и ее обработке.

Рис. 16. УСМ спортивного бокфлинта Перацци МХ8: 1 - курок левый, 2 - боевая пружина, 3 - цепочка боевой пружины, 4 - спусковой крючок, 5 - тяга спускового крючка, 6 - шептало.

Бокфлинты Винчестер моделей 400, 101, "Pigeon Grade".

Большое семейство охотничьих и спортивных ружей с вертикально расположенными стволами. Производились в основном на севере Японии, в городе Тотиаи фирмой «Олин-Коденшиа», отделением фирмы «Олин Матчисон Кемикал Корпорейшн», владевшей тогда торговой маркой "Винчестер". Основой для конструкции послужил бокфлинт Браунинга.

Ударно-спусковые механизмы этих ружей с одним универсальным спусковым крючком собраны в рамочной конструкции, образованной хвостовиками коробки, личинки и средником. Шарнирная ось, на которой вращается блок стволов цельная. Боевые пружины винтовые цилиндрические, расположены сзади курков на специальных стержнях. Курки взводятся при открывании ружья особым взводителем, расположенным на оси снизу в пазу под большой крюк муфты стволов. Ограничение от выстрела при неполностью запертом стволе производится запорной планкой - пока она полностью не зашла в вырез стволов, спусковой крючок не может повернуться.

Ружья имеют неавтоматический предохранитель, кнопка которого является и селектором первого ствола. Переключение очерёдности срабатывания курков производится движением кнопки предохранителя вправо или влево в положении на предохранителе. При этом селектор перекашивает тягу спуска к шепталу, производящему первый выстрел. Тяга спуска, являющаяся одновременно и инерционным разобщителем, имеет три рабочих зуба: один средний и два симметричных боковых.

Ударно-спусковой механизм работает следующим образом: при нажатии на спусковой крючок тяга-инерционный разобщитель, установленная селектором в одну из сторон, поднимает вверх средним зубом одно из шептал. Курок освобождается, бьёт по бойку и происходит выстрел. В конце отката при торможении ружья тяга-разобщитель под действием сил инерции отходит назад от шептала и при накате остается в заднем положении. Поскольку курок находится после выстрела в переднем положении, первое шептало опускается и не мешает тяге после наката вернуться вперёд и встать одним из боковых зубов под выступ второго шептала и произвести второй выстрел.

Механизм ружей моделей 400 и 101 допускает спуск второго курка при осечке, произошедшей вместо первого выстрела. Это возможно за счёт того, что после срыва курка с боевого взвода при продолжающемся ходе спускового крючка шептало своим нижним выступом отбрасывает назад тягу-инерционный разобщитель и этим производит расцепление её с шепталом.

Более сложная модификация механизма устанавливалась на спортивные ружья "Pigeon Grade", используемых для круглого и траншейного стендов. Для уменьшения вероятности сдвоенного выстрела их механизм не позволяет спустить второй курок без отдачи от выстрела - необходимо включить и выключить предохранитель или ударить прикладом о землю. Это достигается за счёт того, что нижний выступ шептала скошен и разобщения шептала с тягой не происходит. Кроме того, в механизм добавлена дополнительная деталь - упор инерционного разобщителя, который должен тормозить разобщитель в заднем положении (чтобы не было второго выстрела при ударе спускового крючка о палец при возвращении ружья вперёд).

В последние годы двуствольные ружья с товарным знаком "Винчестер" изготавливаются в Италии, имеют стволы, вращающиеся в коробке на боковых цапфах и значительно отличающийся от описанного ударно-спусковой механизм.

Рис. 17. УСМ стендового бокфлинта Винчестер модель «Pigeon Grade»: 1 - курок, 2 - шептало, 3 - тяга спуска-инерционный разобщитель, 4 - кнопка предохранителя-селектор очерёдности, 5 - ограничитель тяги стуска, 6 - пружина спускового крючка, 7-крючок спусковой, 8 - боевая пружина, 9 - пластина, разделяющая курки, 10 - тяга-выключатель шептала эжектора.

Спортивный бокфлинт Браунинг.

Ружьё отличается от описанных выше ружей фирмы Винчестер:

- кнопка селектора-предохранителя имеет пружинную фиксацию в крайних боковых положениях. Фиксатор и пружина расположены в направляющем стержне кнопки;

- боковые симметричные рабочие зубья, производящие выжим второго шептала для дополнительного использования сил инерции расположены на подвижном подпружиненном грузе, укрепленном на оси в тяге спускового крючка;

- механизм ружья допускает спуск второго курка при осечке, произошедшей вместо первого выстрела - при спуске курка его паз отбрасывает тягу спуска назад ударом по "носообразному" переднему выступу. Отведение тяги назад при открывании ружья и взведении курков производится запорной планкой. Отбоя курков ружьё не имеет.

Этот механизм положен в основу конструкции и ТОЗовского спортивного бокфлинта ТОЗ-120, который отличается типичными "тульско-токаревскими" боевыми пружинами, помещенными внутри курков.

Рис. 18. УСМ стендового бокфлинта фирмы «Браунинг»: 1 - взводитель, 2 - курок, 3 - шептало, 4 - пружина кнопки предохранителя, 5 -кнопка предохранителя-селектор очередности, 6 - вкладыш кнопки предохранителя, 7 - тяга спускового крючка, 8 - дополнительный инерционный разобщитель, 9 - крючок спусковой, 10 - стержень боевой пружины, 11 - запорная планка.

Спортивный бокфлинт Фалькор SGDG.

Несмотря на то, что стволы вращаются в коробке ружья не на сквозной оси, а на боковых цапфах, механизм также очень напоминает описанные выше механизмы ружей Винчестер и Браунинг. Основные отличия таковы:

- шептала расположены снизу, на личинке, а не на верхнем хвостовике коробки;

- кнопка селектора-предохранителя не имеет пружинной фиксации в крайних боковых положениях. Направляющий стержень кнопки имеет круглое сечение, что резко упрощает обработку и пригонку узла;

- при открывании ружья или постановке его на предохранитель тяга спускового крючка отводится назад движком предохранителя через рычаг движка. Этим же производится блокировка от выстрела при не полностью запертом стволе;

- боковые рабочие зубья выполнены в виде двух литых деталей, привинченных и приклепанных к тяге спускового крючка.

Рис. 19. УСМ стендового бокфлинта Фалькор SGDG. 1 - шайба рычага запора, 2 - курок, 3 - движок предохранителя, 4 - рычаг движка, 5 - пружина кнопки предохранителя, 6 - кнопка предохранителя, 7 - направляющий штифт кнопки, 8 - тяга крючка спускового, 9 -крючок спусковой, 10 - шептало, 11 - стержень боевой пружины.

Механизм ружья не допускает спуск второго курка при осечке вместо первого выстрела. Расцепление тяги и шептала происходит либо силами инерции, либо отведением кнопки назад рукой.

Бокфлинт «Фабарм Альфа».

Охотничье ружьё калибра 12 "Магнум" с вертикально расположенными стволами. Ударно-спусковой односпусковой универсальный механизм с переключением очередности срабатывания курков собран в рамке, образованной хвостовиками коробки и личинки, а также перемычкой. В перемычку кроме того ввинчивается стяжной винт приклада. Механизм ружья соединяет в себе конструктивные элементы многих ранее рассмотренных механизмов, но за основу явно взят классический механизм фирмы «Браунинг».

Механизм имеет верхние шептала, отбой курков осуществляется за счёт выключения боевой пружины задней гайкой толкателя (как у Беретты или МР-233). Однако специальной пружины отбоя, как на МР-233, на «Фабарме» нет. Перехватыватели, как и у многих других ружей отсутствуют, но в отличие от всех остальных рассматриваемых механизмов предохранительные взводы имеются не только на курках, но и на шепталах.

Переключение очередности срабатывания курков производится, как и в механизме Беретты, небольшим поперечно движущимся переключателем, расположенным на кнопке предохранителя. Первый выстрел производит курок, находящийся с противоположной стороны от положения переключателя. Если переключатель сдвинут влево (на кнопке предохранителя видна одна точка-"огонек"), первым срывается правый курок - первый выстрел произойдет из нижнего ствола. Соответственно переключатель справа - видны две точки - первым работает левый курок - установлена очерёдность "верхний ствол-нижний ствол".

Рис. 20.Механизм бокфлинта «Альфа» фирмы «Фабарм».

Тяга спуска, укрепленная на хвосте спускового крючка, и инерционное тело, расположенное на хвостовике нижней личинки, раздельные и больше напоминают Перацци. От Браунинга взят принцип переключения наклоном тяги спуска под нужное для первого выстрела шептало. Принудительное взведение тяги спуска осуществляется от запорной планки при открывании ружья особой тягой, расположенной на левой стороне нижнего хвостовика коробки.

Кнопка неавтоматического предохранителя в заднем положении отводит тягу спуска назад, разрывая цепь передачи усилия, чем и защищает ружьё от выстрела. Блокировки спускового крючка нет.

Работает механизм ружья практически по принципу Винчестера: при первом нажатии на спусковой крючок тяга спуска средним зубом выжимает то шептало, под которое её поставил переключатель очерёдности (правое или левое - противоположное от положения кнопки переключения очерёдности). Курок срывается с боевого взвода шептала, происходит выстрел и откат ружья.

Инерционный разобщитель закреплён на оси в личинке и связан с тягой спускового крючка. При резком торможении в конце отката ружья он откидывается относительно шептал назад и расцепляет тягу с первым шепталом, которое чуть поднимается после ухода курка вперед. Тяга спускового крючка после возвращения перемещается противоположным боковым выступом под выступ другого шептала. Всё это и делает возможным второй выстрел.

Срабатывание инерционного разобщителя от удара в конце отката и удержание при накате ружья позволяет блокировать спусковой механизм от "двойного нажатия". Блокировка действует на все время движения ружья и воздействия сил инерции на детали механизма и стрелка.

При осечке во время первого выстрела поступаем аналогично тому, как и с бокфлинтом Беретта S685 - второй выстрел произвести возможно после простого движения кнопки предохранителя вперед-назад или после удара затыльником приклада о твердую поверхность. В отличие от многих других механизмов на «Фабарме Альфа» для этого не надо переключать переводчик очерёдности в другое положение.

Механизм позволяет регулировать холостой ход спускового крючка за счёт вращения винта, расположенного снизу на личинке справа сзади от спускового крючка. Более дорогие спортивные модели этой же фирмы, кроме того, имеют возможность ступенчатой регулировки положения спицы спускового крючка на основании спускового крючка.

Из интересных особенностей механизма надо отметить наличие отверстия в хвостовике нижней личинки и соответствующее ему отверстие в спусковом крючке, явно служащие для стопорения спускового крючка при сборке и отладке.

В.Вальнев, инженер-оружейник.
