Глава 3. ОДНОСПУСКОВЫЕ МЕХАНИЗМЫ ТУЛЬСКИХ РУЖЕЙ.
Спортивный бокфлинт ТОЗ-57-1С.
Двуствольное спортивное ружьё с вертикальным расположением стволов имеет непереключаемый односпусковой механизм, смонтированный на нижней личине ружья (система «Блиц»). В основу положена конструкция широко распространенного охотничьего ружья ТОЗ-34. Ружьё не имеет предохранителя, стрельба всегда ведётся в очередности «нижний ствол (правый курок) -верхний ствол (левый курок)». Как и Иж-39, ружьё предназначалось для стрельбы на стенде, для обоих ГОСТом была установлена живучесть в 30 тыс. выстрелов. Несмотря на то, что оба ружья имели патронники длиной 70мм, их подвергали более усиленным испытаниям, чем обычные охотничьи ружья. Ружьё ТОЗ-57 выпускалось в 1977-1985гг, причем в литературе описаны варианты ружей со сменными прицельными планками разной высоты, а также с быстросъёмным ударно-спусковым механизмом.
Курки, боевые пружины и нижняя личина коробки ТОЗ-57-1С по всей видимости являются унифицированными с деталями ТОЗ-34, шептала отличаются от шептал ТОЗ-34 выпуклыми внешними контурами. По наследству от ТОЗ-34 на ТОЗ-57-1С перешли перехватыватели курков, выполненные заодно со спусковыми крючками, отсутствующие на многих более высококлассных ружьях. Причем если в односпусковом механизме Иж-39 перехватыватель один на оба курка, на ТОЗ-57-1С перехватыватели остались раздельные, каждый на свой курок.
Рис.11. 1- курок, 2-личинка, 3- шептало, 4- спусковой рычаг (левый), 5-переводчик (5А-вид сверху), 6- пружина шептала, 7- инерционный разобщитель (7В-вид сзади), 8-пружина боевая, 9- пружина переводчика, 10- спусковой крючок (правый, 10С-вид спереди).
Наибольшие изменения - в спусковых крючках. Правый спусковой крючок превратился в единый, в связи с чем спица его несколько изменена. Перехватыватель, как и на ТОЗ-34, составляет со спусковым крючком одно целое, зуб его размещён в верхнем выступе над отверстием, в котором крепится на цапфе переводчик. На левом спусковом крючке спица срезана, он фактически превращён в спусковой рычаг (его нижняя грань видна в левом пазу личины). В верхней части левого спускового рычага размещен зуб перехватывателя, под которым имеется вырез для размещения левого зуба переводчика.
Переводчик представляет собой продолговатую деталь почти прямоугольного сечения, в задней части которого имеются два зуба, левый взаимодействует с левым спусковым рычагом, правый является ограничителем. В передней части справа имеется цапфа для шарнирного крепления переводчика на правом спусковом крючке. Снизу на переводчике имеется треугольный паз для помещения передней части проволочной пружины, поднимающей переводчик вверх. Задний конец пружины закреплен в отверстии личинки.
Механизм работает по принципу сцепления деталей, но в отличие от других механизмов для производства второго выстрела сцепляются не шептала, а спусковые крючки (вернее, правый спусковой крючок с левым спусковым рычагом).
Перед стрельбой спусковые крючок и рычаг находятся в крайнем переднем положении, упираясь в передние стенки пазов в личинке. Переводчик опущен вниз выступом (боевым взводом) правого курка.
При первом нажатии на спусковой крючок выжимается правое шептало, правый курок освобождается, происходит первый выстрел из нижнего ствола. После возвращения спускового крючка вперёд левый выступ переводчика выходит из паза левого спускового рычага, поднимается и становится так, что когда при повторном нажатии для производства второго выстрела правый спусковой крючок верхней лопастью тянет вперед за цапфу переводчик, а тот левым выступом тянет вперед за выступ верхнюю лопасть левого спускового рычага. При этом спусковой рычаг поворачиваясь на оси нижним выступом поворачивает левое шептало, освобождая с боевого взвода левый курок.
Предохранение от сдвоенного выстрела в результате «двойного нажатия» осуществляется инерционным разобщителем, который вместе с его работающей на растяжение пружиной, размещён в зазоре между шепталами. Инерционный разобщитель вращается на цапфе в отверстии, расположенном на передней части правого шептала выше боевого взвода. Пружина его крепится зацепами за отверстия в разобщителе и личине.
Во время действия сил отдачи после первого выстрела инерционный разобщитель поворачивается на своей оси, выжимая нижней лопастью переводчик вниз и предотвращая возможность зацепления зуба переводчика за выступ левого спускового рычага в тот промежуток времени, пока ружьё после отдачи не начнет возвращаться в переднее положение.
Вполне вероятно, что механизм возможно превратить в обычный двухспусковой простой установкой спусковых крючков от ружья ТОЗ-34. Конечно, последующая отладка (проверка зацеплений и т.п.) обязательна.
При первом выстреле на спусковой крючок работает только пружина переводчика, при втором добавляется ещё и усилие нижней ветви пружины левого шептала, давящей на левый спусковой рычаг. Поэтому усилие спуска первого курка всегда больше, на измеренном образце - 1.4кГ нижний, 1.7кГ верхний.
Спортивно-охотничий бокфлинт ТОЗ-120-1 E.

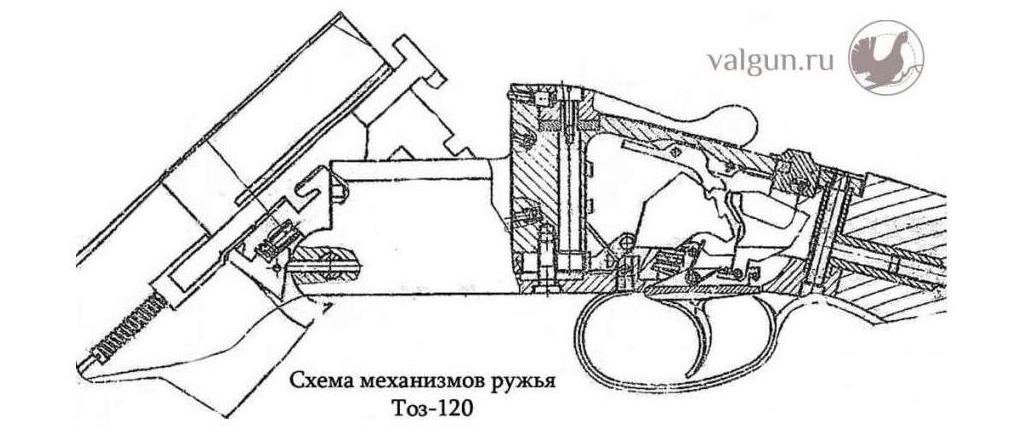

Ружьё с вертикально расположенными стволами, в котором ударно-спусковой односпусковой универсальный механизм с переключением очередности срабатывания курков расположен в рамке, образованной нижней личинкой, верхним хвостовиком коробки и средником. Курки, спусковой крючок с подвижно закреплённой на нем тягой спуска расположены на осях в нижней личинке, а шептала и кнопка неавтоматического предохранителя - на верхнем хвостовике коробки. При постановке ружья на предохранитель тяга спускового крючка отводится назад кнопкой предохранителя, при этом спусковой крючок не запирается и имеет возможность движения. Кнопка предохранителя одновременно является и кнопкой переключателя очередности стрельбы. Боевые пружины цилиндрические винтовые типично "тульско-токаревские", расположены позади курков так, что при взведении последних оказываются внутри их. Перехватыватели отсутствуют, на курках имеются предохранительные взводы. Отбоя нет, первоначальное отведение курков от бойков осуществляется запорной планкой при повороте верхнего рычага при открывании ружья. Ограничение от выстрела при неполностью запертом стволе также производится запорной планкой - пока она полностью не зашла в вырез стволов, курок не достает до бойка.
Шарнирная ось, на которой вращается блок стволов в отличие от ружей ТОЗ-34 и ТОЗ-91 цельная, диаметром 8мм, хотя высота коробки 63.5мм при толщине 39мм.
Ружье имеет неавтоматический предохранитель, кнопка которого является и селектором первого ствола, то есть переключение очерёдности срабатывания курков производится движением кнопки предохранителя вправо или влево в положении на предохранителе. При этом кнопка перекашивает тягу спуска к шепталу, производящему первый выстрел. Тяга спуска, являющаяся одновременно и инерционным разобщителем, имеет 3 рабочих зуба: несколько выступающий вперед средний и 2 симметричных боковых. Перед первым выстрелом средний зуб располагается под одним из шептал и упирается в скос на задней поверхности курка.
Ударно-спусковой механизм работает следующим образом: при нажатии на спусковой крючок тяга-инерционный разобщитель, установленная селектором в одну из сторон, поднимает вверх средним зубом одно из шептал. Курок освобождается, бьёт по бойку и происходит выстрел. При откате тяга спуска - разобщитель силой инерции прижимается вперед, а в конце отката при торможении ружья под действием сил инерции отходит назад от шептала и при накате остаётся в заднем положении. При повторном непреднамеренном нажатии в это время выстрела не будет, поскольку тяга не касается шептал и не может поднять шептало.
После первого выстрела курок находится в переднем положении, средний зуб перестаёт упираться в него и после отпускания спускового крючка тяга немного смещается вперед и встаёт боковыми зубьями под выступами обоих шептал. После второго нажатия выжимаются оба шептала, второй курок срывается с боевого взвода и происходит второй выстрел.
Поэтому механизм ружья производит второй выстрел и при осечке вместо первого выстрела.
Рис.12. Механизм ТОЗ-120-12М-1Е, (первый образец).
Рис.13. Механизм ТОЗ-120-12M-1E (новый образец).
В 2005 году (на рис.12 - ружьё выпущенное в конце 2004 года) механизм несколько доработали с целью повышения надёжности механизма и уменьшения вероятности сдвоенного выстрела.
Для этого несколько изменены формы тяги-инерционного разобщителя, а также введён дополнительный выступ на перемычке, соединяющей в жёсткую рамку хвостовики коробки и личинки. Рассмотрим работу механизма при стрельбе. Для производства первого выстрела происходит нажатие на спусковой крючок, причем тяга-разобщитель выжимает шептало вверх. Однако расцепления тяги с шепталом не происходит, поскольку выступ перемычки при нажатом спусковом крючке не позволяет тяге-разобщителю выйти из зацепления с шепталом. После непроизвольного ослабления нажатия на спусковой крючок при откате ружья под действием отдачи и при нажатии на него при последующем накате, сила инерции должна расцепить тягу с шепталом и прижать тягу к перемычке, выступ которой не позволит тяге подняться вверх до тех пор, пока действие сил инерции не кончится и стрелок не отпустит спусковой крючок в исходное положение. Поэтому переключение на второй курок может произойти только после осознанного отпускания стрелком спускового крючка.
Изменения коснулись и других деталей, например исчезли предохранительные взвода на курках.
21.12.05.
Виктор Вальнев, инженер-оружейник.
