Знаки на Ижевских ружьях

Знаки, клейма и надписи на ружьях представляют определенный интерес не только для специалистов-оружейников, криминалистов, историков, но и для широкой массы охотников.

Ниже особенности маркировки приведены, основном, применительно к ружьям Ижевского механического завода, однако время действия и значение их примерно одинаковы для всего охотничьего оружия России.

Все знаки и надписи на ружье можно разделить на несколько больших групп:

1. Обязательная маркировка, содержащая информацию о калибре, изготовителе и т.д.

2. Обязательные приемочные знаки, которые собственно и называются клеймами.

3. Технологическая маркировка и клейма, которые несут информацию, необходимую для организации производства.

4. Дополнительная маркировка и надписи.

Рассмотрим эти группы более подробно.

1. Обязательная маркировка

в России на данный момент включает в себя товарный знак изготовителя, номер ружья, калибр и длину патронника, номинальную величину диаметра канала ствола, величину дульного сужения каждого ствола, условное обозначение марки ствольной стали, допустимое эксплуатационное давление в патронниках.

Содержание маркировки и надписей на ружьях тесно связано с традициями производства ружей и историей оружейных заводов в стране, и в Ижевске, в частности.

Ижевский механический завод был образован в 1942 году на базе части производств машиностроительного завода. В ту горячую для страны пору, на окраине города, в бараках разместили оборудование эвакуированных оружейных заводов Тулы и Коврова. До и после войны оружейные мастерские города и Горпромкомбинат занимались ремонтом и переделкой оружия из всевозможного нарезного в гладкоствольное. И сейчас ещё изредка можно встретить такие ружья. Например, на одной из французских магазинных винтовок Лебеля с подствольным магазином образца 1886-93 гг., переделанной в дробовик 32-го калибра, сверху на стволе есть надпись: НКМП РСФСР ЗАВОД-ОХОТРУЖЕЙ г ИЖЕВСК 1940г. А на магазинной винтовке Маузера, также переделанной в дробовик 32-го калибра, сверху на стволе выбито: Ижевск. Горпромкомбинат.32к.1951г.

1.1. Прежде всего, говоря о маркировке, следует вспомнить товарный знак изготовителя, который в более ранние времена назывался маркой завода.

Производство охотничьего оружия на механическом заводе начиналось в 1949 году с ружей ИЖ-49 и ЗК. Первое выпущенное ружье - практически неизмененная одна из моделей «Зауэра». Первоначально его производство сразу после войны было налажено на Ижевском мотоциклетном заводе (завод N524, сейчас это АО «Аксион»), на котором в Отечественную войну изготавливались пулеметы Максима. Разумеется, ружья мотозавода имели на затылке приклада и подушках стволов свою марку - шестигранник со стрелой. Но затем, в связи с изменением профиля производства мотоциклетного завода, выпуск ружья был перенесен на Ижевский механический завод.

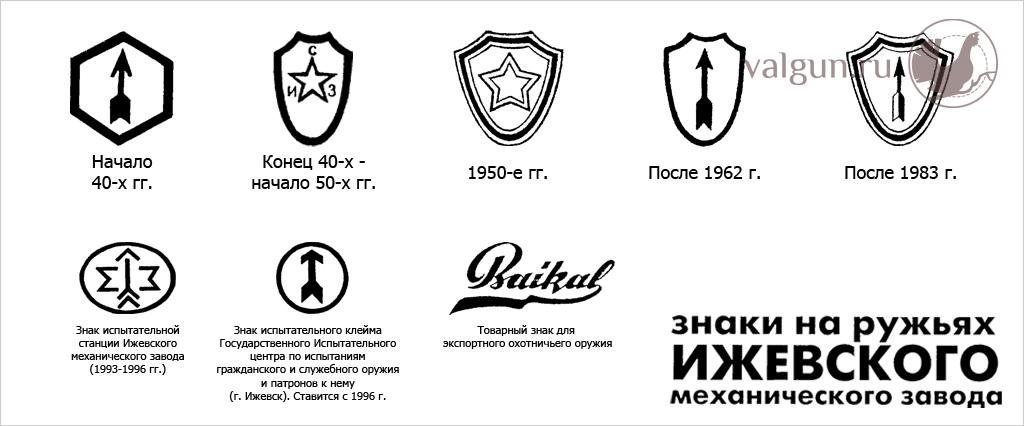

В те времена марка механического завода представляла собой щит с изображенной на нем пятиконечной звездой. На самых ранних щитах вокруг звезды стояли буквы «ИСЗ». Затем эти буквы исчезли, а в конце 1962 года вместо звезды появилась стрела. Именно такой товарный знак и стоит сейчас на основной части выпущенного заводом охотничьего оружия.

Товарный знак «Baikal» («Байкал») появился в 1963 году (свидетельство 22673 от 06.03.63) и сначала принадлежал ВО «Разноэкспорт». Им маркировалось всё экспортное охотничье оружие России. На экспортное спортивное оружие наносился знак «Vostok» («Восток») (свидетельство 22643 от 20.02.63).

В Ижевске знак «Байкал» наносился вместе с маркой завода вплоть до 1983 года, затем знаки были разделены: на экспорт шел «Baikal», на внутренний рынок - щит со стрелой. Но, вследствие того, что на внутренний рынок допускалось поставлять экспортную маркировку, на затылках прикладов и стволах многих ружей мехзавода, проданных в России, есть знак «Baikal» и надпись «Сделано в СССР» на английском языке. В 1993 году права на товарный знак «Байкал» перешли к Ижмехзаводу, и сейчас «на сторону», например, на патроны Краснозаводского химзавода, он наносится только согласно договоренности, несмотря на «дистанции огромного размера» между Камой и Байкалом.

Маркировка щита со стволов одностволок (наносилась сверху на стволе) снята в 1986 году, со стволов двустволок (наносилась на крюках и подушках) – в 1984. После этого изображение щита осталось только для внутреннего рынка и размещалось на затылках прикладов ружей. Но, думается, по неофициальным каналам за рубеж все-таки попадало какое-то количество ружей со щитом вместо «Байкала», особенно в конце 80-х, начале 90-х годов.

В первой половине 1990-х годов появился новый товарный знак, на котором щит немного изменил свою форму, став более прямоугольным. Такой щит можно видеть на служебных, сигнальных и газовых пистолетах и револьверах, бытовой технике завода. На ружьях остался щит старой формы.

1.2. Другой обязательной маркировкой для охотничьего оружия является порядковый номер и, наносимое одновременно с номером, условное обозначение года изготовления и испытания ружья.

Первоначально номер ружья отделялся от года выпуска, хотя и наносился одновременно с ним. Впрочем, и в маркировке года выпуска прежде не было единообразия, на некоторых моделях после цифр ставилась буква "г", на других нет. Раздельно год выпуска перестали наносить в 1966 году, когда была введена маркировка года условными буквами. В знаках типа АБ0000 первая буква обозначает год, вторая - серию, цифры - номер ружья. Позднее буквенная часть была сокращена до одной буквы, которой стали шифроваться сразу и год, и серия ружья. Эти буквы ежегодно менялись, причем не только для модели в целом, но и для каждой модификации, так для ИЖ-27, ИЖ-27Е или ИЖ-27Е-1С одна и та же буква обозначала совсем разные годы выпуска. В 1986 году была введена новая маркировка года и номера - буквы исчезли, остались только цифры, которые имеют свой порядок. Из них первые две цифры номера соответствуют последним цифрам «года изготовления и испытания».

1.3. Обозначение дульных сужений.

На ружья наносится еще одна обязательная маркировка, указывающая на величины разности диаметров дульного сужения. Особенностью этой маркировки является то, что для дульного расширения используются не цифры, а буквы ДР. Самая ранняя маркировка дульного сужения стала наноситься на ИЖ-49 вместе с калибром на подушках стволов и представляла собой букву «С» в ромбе под чертой для чока. Получок, следовательно, обозначался как «С/2». Над чертой наносился калибр - 16. Затем, в более поздние времена, для каждого ствола стала маркироваться ещё номинальная величина диаметров дульных сужений указываемая над чертой и номинальная величина каналов стволов - под чертой.

В 1984 году была введена международная (английская) система маркировки буквами латинского алфавита.

Таблица 1.

Дульное устройство Величина сужения Обозначение Расшифровка Английское обозначение
сильный чок 1.25 мм Т для траншейного стенда trap
3/4 чока 0.75 мм IM улучшенный improved modified
получок 0.5 мм M получок modified
четверть чока 0.25 мм IC улучшенный improved cylinder
цилиндр 0.0 мм C цилиндр cylinder
дульное расширение (раструб) + 0.4 мм DP (S) для круглого стенда skeet

В зарубежных каталогах, наряду с вышеприведенным обозначением, встречается также обозначение сильного чока XF (Xtra-Full) – «сверхполный», четверть чока как Light Modified – «легкий получок» и расшифровка обозначения раструба S как Spreader – «рассеиватель».

Первоначально на ижевских стволах с раструбом ставилась английская буква S, однако в 1987г. по настоянию Тулы ее заменили на две русские ДР.

1.4. Следующая обязательная маркировка - маркировка модели ружья.

Фактически маркируется индекс конкретной модификации, то есть не просто ИЖ-27, а, например, ИЖ-27М-1С. Так же и на Тульском оружейном заводе не всегда ТОЗ-34, а ещё и ТОЗ-34ЕР.

1.5. К обязательным относится и маркировка обозначения применяемого патрона - калибр и длина гильзы.

В настоящее время принята международная система, согласно которой в одну строку пишется произведение калибра на длину гильзы, округленную до целых миллиметров. Маркировка будет указана, например, как 12х76, хотя длина патронника 3" равна76,2 мм или как 7.62х53R, где буква R означает наличие у гильзы выступающего фланца.

1.6. Маркировка номинальной величины диаметра канала ствола.

Диаметр канала ранее измерялся на длине ствола в 150 мм для внутреннего рынка и на длине в 250 мм для экспорта. Последний вариант сейчас принят для всего гладкоствольного оружия.

1.7. Маркировка наибольшего среднего значения максимального давления газов, развиваемого патронами при эксплуатации оружия.

1.8. Условное обозначение марки ствольной стали - предназначено только для ружей, идущих на экспорт, но фактически ставится на все ружья. Имеет вид вытянутой буквы «С», внутри которой, в зависимости от предела упругости ствольной стали, указываются буквы «п» (от 46 до 71 кг/мм2) или «л» (больше 71 кг/мм2).

2. Обязательные приемочные клейма.

Клеймо - это отдельный знак, отличный от маркировки. Если маркировка несет в себе информацию непосредственно о ружье, то клеймо подтверждает, что это ружье прошло испытание и соответствует предъявляемым требованиям, в первую очередь требованиям безопасности.

2.1.Клеймо проверки прочности оружия усиленными выстрелами.

На сегодняшний день такое клеймо существует в двух видах. Буква П, вписанная в круг, предназначена для гладкоствольного охотничьего оружия (кроме ружей под патрон «Магнум»). Та же буква П, но в двух концентрических кругах - для охотничьих гладкостволок под патрон «Магнум» и спортивного гладкоствольного оружия, так как для второго типа оружия применяется более усиленное испытание. Обычай использования этого клейма имеет, по-видимому, очень старые корни. Буква П или П в круге, означающая проверочное клеймо «Пробован» ставилась еще на клинках Златоустовской оружейной фабрики в 1837-1905 годах, а в Туле, по всей видимости, еще задолго до того. (см. Кулинский А.Н. «Русское холодное оружие военных, морских и гражданских чинов 1800-1917 годов». СП 1994, "Магик-ПРЕСС","ОЛИМП").

На ижевских ружьях это клеймо стало применяться с начала 1984 года с введением отраслевого стандарта на маркировку, на тульских встречалось и ранее, по крайней мере, на ТОЗ-34 оно ставилось ещё в 1970-х годах и означало тогда усиленное испытание стволов. Вместе с ним ставились клейма в виде букв К и У в кругах - подтверждающие испытания соответственно на кучность и меткость, и на усиленное испытание ружья, а также клеймо ОТК завода в виде соединенных букв Т и К в круге. До 1984 года в Ижевске ставились другие аналогичные клейма, например, на ИЖ-49 клеймо испытания ружья усиленными выстрелами выглядело как буква У в трапеции («усиленное испытание»). Позже буква У была заменена буквой Н («нитроиспытание»). Сначала каждый отстрелянный ствол двустволок клеймился словом «НИТРО», затем появилось отдельное клеймо - буква Н в ромбе. Комбинированные «Белки» и одноствольные ружья клеймились буквой Н в круге - видимо испытания гладкого ствола и ружья были совмещены. С 1980 года, по аналогии с клеймами на двуствольных ружьях, на одноствольных тоже вводится два клейма для подтверждения усиленного отстрела ствола и отдельно ружья - буквы Н в ромбе и трапеции.

2.2. Клеймо Государственной испытательной станции, как организации надзирающей за испытаниями оружия в стране, введено в 1966 году. Оно имело буквы ГИС, очерченные в ромбе. Фактически на станции проводились только приемочные и ежегодные периодические испытания одного ружья каждой модели, включающие в себя отстрел на гарантированную живучесть. После введения обязательной сертификации клеймо ГИС заменено на Знак обязательной сертификации и Знак испытательной станции предприятия (для механического завода г. Ижевска - стрела в круге). На ружье ИЖ-27М это было сделано примерно в октябре 1993 года.

После создания Удмуртского центра сертификации, с декабря 1996 года вместо этих двух знаков наносится Знак Удмуртского Государственного Центра в виде стрелы с крылышками в овале, который является признанным клеймом Брюссельской Конвенции. Он наносится только на испытанное усиленным отстрелом оружие.

3. Технологическая маркировка и клейма, которые несут информацию, необходимую для организации производства.

Это обычно знаки рабочих и клейма контролеров, номер плавки, группы селективности.

4. Прочие надписи и знаки.

Поскольку информация о технологических маркировках крайне скудна и не столь интересна, остается рассказать о знаках, обязательных только в некоторых случаях и о необязательных знаках и надписях.

Обычно в эту группу входят названия торгующих фирм, Знак Качества, надписи "Сделано в России", монограммы владельцев и дарственные надписи. Часть дополнительной маркировки является обязательной только для ружей внутреннего рынка. Другая часть дополнительной маркировки является обязательной только для экспорта, но, поскольку отраслевой стандарт разрешает её наличие для ружей внутреннего рынка, то эта маркировка ставится на все ружья – потому что так проще изготавливать инструмент и не надо вести лишний учет. Конечно, Ижмехзавод после выхода на внешний рынок также старался ввести международную маркировку на всё свое оружие. Тогда же практически перестали выпускать ружья 16-го калибра. Туляки в этом отношении всегда ориентировались на глубинную Россию и Сибирь, выпуская, например, в относительно больших количествах ТОЗ-34 28 калибра.

4.1. Знак Качества по ГОСТ 1.9-67 присваивался разным моделям ружей в разные годы, например на ИЖ-26Е он стал наноситься с 1970 года только на ружья, предназначенные для внутреннего рынка страны. На ружьях экспортного исполнения, проданных в Союзе, этот знак отсутствует. Отменён в конце 1990 года.

4.2. Надпись «Сделано в СССР» наносилась только на коробки ружей экспортного исполнения, обычно на русском языке или, по требованию заказчика, на английском. В марте 1992 года надпись логично трансформировалась на «Сделано в России». На ружьях для внутреннего рынка может отсутствовать.

4.3. Вероятно стоит упомянуть, что фирмы-производители двуствольных дробовиков стран ПМК маркируют на стволах их массу, однако эта маркировка совсем не упоминается в перечне обязательных. Смысл ее нанесения совершенно неясен, на ружьях российского производства не встречается.

4.4. Знаки собственников. По особым указаниям на стволах отдельных партий ружей наносились надписи с названиями фирм-импортеров. Например, на одной из партий ружей ИЖ-81 справа на стволе по просьбе заказчика было написано лазером:

IMPORTED BY CAI ST.ALB.VT

please read owners manual before firing

Последняя строка переводится как «перед использованием, пожалуйста, читайте руководство по эксплуатации». Такая надпись сейчас обычна не только для американских охотничьих ружей.

Иногда по частным заказам на заводе (и не только) на личинке или спусковой скобе ружья наносились причудливые монограммы владельца. Монограмма или дарственная надпись может быть нанесена и на специальной пластине, врезанной в приклад.

Вот и всё, что вкратце можно сказать о надписях на ижевских ружьях.

 В.Вальнев, инженер-оружейник
