О разрывах ружей

До тех пор, пока люди будут стрелять, будут происходить и разрывы ружей. Поэтому исследование причин их появления представляет большой практический интерес.

Анализ жалоб от охотников, а также изучение общедоступной и специализированной литературы, позволили выявить основные причины разрывов стволов и коробок охотничьего оружия:

1. Применение патрона, дающего аномально большое давление.

2. Наличие в канале ствола инородного тела.

3. Дефекты металла - трещины, заковы окалины и т.д.

4. Производственный дефект, присущий конкретному образцу.

5. Конструктивный дефект, присущий всем ружьям одной модели.

6. Нештатная ситуация или ошибки при эксплуатации оружия.

6.1. Неправильная сборка ружья.

6.2. Ошибки при заряжании ружья.

6.3. Неправильная работа механизмов из-за поломки детали.

Теперь подробно о каждой причине.

1. Патрон с аномально высоким давлением

Разгон снаряда в огнестрельном оружии обеспечивается за счет давления газов, возникающих при сгорании пороха, причем наибольшее давление газов развивается начиная с казенной части ружья, а наиболее напряженным местом в стволе обычно является передний конец патронника, поскольку далее давление пороховых газов падает более стремительно, чем уменьшается стенка ствола. В нарезном стволе давление обычно падает чуть медленнее, чем в дробовом стволе. Пик максимума давления можно несколько сдвинуть вперед за счет специального медленно горящего пороха или особых способов "многокамерной" зарядки. Принято считать, что для обычных ружейных ствола и патрона зона максимального давления ограничивается патронником. Толщина стенки ствола у казенного обреза рассчитывается с учетом некоторого запаса прочности исходя из наибольшего давления усиленного патрона, применяемого для испытания прочности ружья. Запас прочности ствола в казне обычно невелик, поскольку даже его небольшое увеличение приводит к резкому утяжелению ружья. Следовательно даже относительно небольшое превышение давления выстрела сверх нормы может привести к разрушению ствола.

Неправильно заряженный патрон - как домашнего, так и заводского производства - может содержать значительно увеличенные навески обычного пороха и дроби; попавшую в заряд пороховую пыль, скопившуюся на дне банки или в дозаторе; старый, разложившийся или "острогорящий" неохотничий порох; смесь бездымного и дымного порохов; наконец, сильно сжатый при закрутке патрона порох (грубо говоря, при этом порох не горит, а взрывается). Увеличение навески дроби повышает давление в патроннике даже без добавки пороха. Давление повышается и при нагревании патрона и пороха, а также при пересушивании их во время длительного хранения - последнее особенно заметно при использовании бумажной гильзы.

Удивительно, но факт, Новосибирскому заводу в 2001-2002 годах удалось снарядить несколько партий патронов калибра .308 Винчестер (маркировка на донце LVE 02 7.62х51 .308), которые давали аномально высокое давление при стрельбе на морозе. Раздутий стволов это кажется не вызывало, но раздутые гильзы можно было извлечь только шомполом. Такие жалобы поступали от владельцев практически всех типов карабинов данного калибра - от "Сайги-308" и "Вепря" до Лося-7 и Маузера КО-98.

Резко повышается давление в патроннике дробового ствола при использовании более длинного патрона (например, патрон 12х76 в патроннике 12х70 или патрон 12х70 в патроннике 12х65). Патрон с более длинной гильзой, завальцованной "звездочкой", позволяет ружью с более коротким патронником свободно закрыться и произвести выстрел, при этом раздутие ствола очень вероятно, хотя и не обязательно.

В нарезном оружии давление увеличивается при применении несоответствующего патрона или пули большого диаметра, а также при переснаряжении патронов охотничьим или пистолетным порохом. Класси­ческий пример - стрельба патроном 8х57JRS (или 8х57JS) c пулей увеличенного диаметра из старого оружия под патроны 8х57JR (или 8х57J).

Большое давление в патроннике приводит к разрыву и патронника ствола, и возможно, коробки, шарнира, приклада и цевья.

Для определения причины этого следует провести исследование партии патронов, один из которых и вызвал поломку ружья. Кроме того, необходимо осмотреть стреляные гильзы от предшествующих выстрелов, а также остатки аварийной гильзы и щиток коробки (затвора). Явным признаком избыточного давления в патроннике может служить перештампованное донце капсюля и отчетливые следы латуни на щитке коробки, общее уменьшение зазоров между коробкой и опорными поверхностями приклада, многочисленные трещины на последних. Желательно произвести если не замер давления, развиваемого такими патронами, то хотя бы сравнение предъявленных стреляных гильз с аналогичными нормальными гильзами, а также с гильзами, взятыми после испытательной стрельбы в тире усиленными патронами с известным давлением.

Нежелание предъявления гильз или их подмену надо расценивать как косвенное свидетельство признания неправильности снаряжения патронов.

При постоянной стрельбе патронами с повышенным давлением у ружей с переломными стволами появляется шат стволов. У вертикалок обычно происходит подмятие опорных поверхностей крюков и коробки, изгиб осевого стержня шарнира. У горизонталок, кроме того, изгиб крюков стволов (заметнее заднего) и даже коробки в месте перехода от подушек к щитку. Приходилось видеть коробку ружья ИЖ-54 с выломанной между пазами под взводители передней частью, на которую опирается ось шарнира.

2. Препятствие в канале ствола

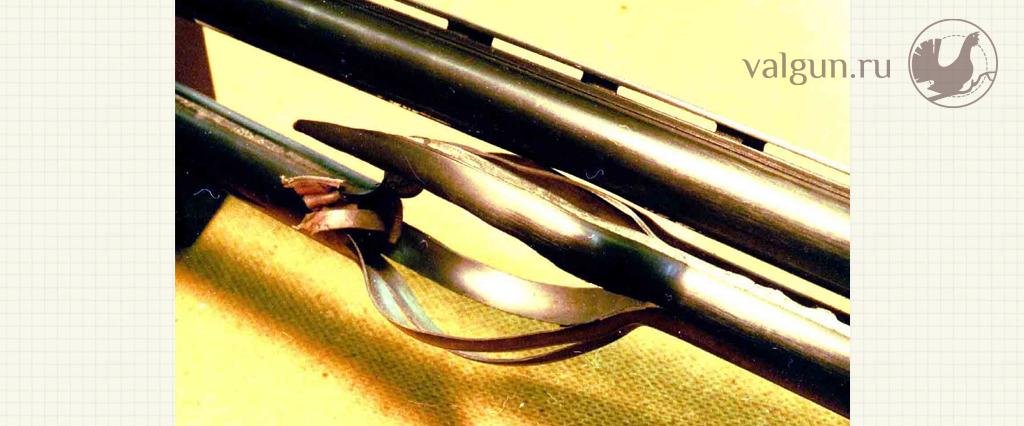

Местное раздутие ствола вызывается наличием в канале инородного тела (грязи, тряпки, снега и т.п.). Наиболее часто встречающиеся дефекты - разрывы и раздутия за пределами зоны повышенного давления (далее переходного конуса патронника). Практически всегда они вызваны именно этой причиной.

Известен случай раздутия ствола карабина "Вепрь-308" при застревания в стволе пули во время стрельбы барнаульскими патронами. Многократны случаи раздутия стволов при застревании в нем пули пистолета Макарова и ИЖ-71. Больше же всего вероятность такой поломки при стрельбе из малокалиберного оружия под патрон бокового огня со свинцовой пулей, вызывающей сильную освинцовку канала ствола.

Чем дальше от патронника, тем меньше давление в канале и больше запас прочности стенки ствола, поэтому возможность местного разрыва или раздутия ствола без деформации патронника вследствие увеличенного давления, развиваемого патроном, просто исключена.

При разрыве из-за препятствия в канале ствола может быть разрушено цевьё. Коробка обычно деформируется тем меньше, чем дальше от казенного среза произошел разрыв. При попадании препятствия большой массы сразу перед патроном вид разрыва ружья соответствует п.1, поскольку является также случаем повышенного давления в патроннике.

При встрече снаряда дроби с препятствием происходит его торможение, вследствие чего тормозятся и движущиеся с огромной скоростью пороховые газы. На сегодня существуют две основные теории возникновения резкого скачка давления, разрушающего стенку ствола далеко за пределами зоны высокого давления. Первая, выдвинутая британским майором Джеральдом Буррардом, утверждает, что скачок давления вызывается резким торможением движущихся за снарядом пороховых газов (это в принципе соответствует классической теории гидроудара). Согласно второй теории, выдвинутой немцем Вальтером Лампелем, скачок давления возникает от сжатия воздуха между снарядом и препятствием. В любом случае, чем больше масса препятствия и скорость снаряда в месте встречи, тем больше местный скачок давления и сильнее разрушение стенки ствола. Такому разрыву всегда сопутствует кольцеобразное раздутие ствола (или несколько - одно за другим).

Наличие следов вязкой, а не хрупкой, деформации металла является указанием на отсутствие дефектов в стали ствола и, в принципе, даже делает ненужным исследование металла. Поэтому, особенно если при металлографической экспертизе в металле ствола дефектов обнаружено не будет, изготовители ружей обосновано считают причину разрыва несвязанной с качеством изделия и производят замену стволов только за счет владельца.

При определении причины такого разрыва или раздутия возникает главный вопрос: каким по счету был выстрел, при котором произошло разрушение. Причиной возникновения дефекта при первом выстреле обычно служит препятствие, попавшее в ствол с дула. При последующих выстрелах дефект возникает вследствие по­падания препятствия из стреляной гильзы - куска донного пыжа, куска самой гильзы, пороховой прокладки, пыжей и дроби (в нарезном оружии от застрявшей пули). Обычно это происходит при слабом выстреле или отсутствии пороха в патроне, поскольку силы капсюля хватает для того, чтобы пыжи и дробь выдвинулись из патрона в канал ствола.

Российским оружейникам пришлось столкнуться со случаями засорения канала ствола частицами оболочек пуль еще при освоении производства пулеметов Максима в начале 20-го века.

Наиболее опасна такая ситуация для самозарядных и помповых ружей - большая скорострельность не дает стрелку времени как следует осознать неправильность выстрела. При перезарядке переломного ружья наличие подобных препятствий в стволе заметить намного легче. Именно это стало причиной (второй после стремления охладить ружье) возникновения у стендовых стрелков полезной привычки продувать стволы после каждого выстрела.

Вполне возможен случай, когда после нескольких выстрелов из одного ствола в другом стволе происходит нарушение заделки дульца патрона и выпадение в канал нескольких дробин или даже всего снаряда дроби, что также приведет к резкому местному скачку давления при выстреле. Есть основания полагать, что у пули "Тандем" с шаровыми поражающими элементами после нескольких выстрелов из соседнего ствола возможно выпадение переднего шарика в канал, что после выстрела также приведет к раздутию.

Очень часто встречаются так называемые "горохообразные раздутия" стволов, которые обычно выглядят как цепочка логовин на одной из стенок ствола. Основная причина их появления - дробинки, выпавшие в канал ствола через заделку дульца патрона после выстрела (тем более нескольких) из соседнего ствола под действием сил инерции. Для предотвращения этого некоторые (к сожалению, очень немногие) фирмы после заделки дульца патрона "звездочкой" запаивают центр лепестков.

Если выстрела из второго ствола не было, дробинки выпавшие при извлечении патрона из патронника, могут попасть в коробку ружья и также привести к заклиниванию механизма. Часто после открывания затвора при стрельбе из гильзы или ствола в коробку попадают и частицы несгоревшего пороха. При длительной стрельбе из дробового полуавтомата изредка даже можно видеть, как после одного из выстрелов в коробке вспыхивает накопившийся порох.

"Горохообразные раздутия" очень подробно исследовал бывший главный конструктор Ижмехзавода Николай Леонтьевич Изметинский. Он провел ряд опытов и напечатал об этом несколько статей. По ре­зультатам этой работы в паспорта ижевских двуствольных ружей ввели указания о том, что после выстрела из одного ствола следует перекладывать в него патрон из другого ствола.

По мнению Н.Л.Изметинского, при выстреле выпавшая дробинка как бы вминается в стенку ствола снарядом дроби, образовывая впадинку, поскольку одиночная дробинка имеет слишком малую массу для создания эффекта волны высокого давления.

Возможны раздутия ствола за предела­ми патронника и по вине производителя оружия - если при стрельбе из-за неправильно изготовленного патронника происходит попереч­ный разрыв пластиковой гильзы и  обрывок трубки гильзы остаётся в кана­ле ствола (бумажная гильза дробового патрона может рваться вдоль и поперек и из-за пересушивания при хране­нии).

Причины разрыва или раздутия дульной части ствола с дульны­ми насадками следует рассматривать отдельно для каждой конструк­ции. В обязательном порядке надо проверить возможность выступания на­садка в канал ствола вследствие несоблюдения конструкторских размеров, например большой овальности канала ствола перед насад­ком. Практика показывает, что даже в случае выступания края на­садка в канал ствола раздутие возникает не после первого выстре­ла, а после 10-20-ти, причем больше вероятность раздутия при стрельбе патронами с полиэтиленовыми контейнерами. Причиной, вызывающей раздутие, может быть и зазор в стыке торца насадка и канала из-за недоввинчивания насадка. При очень тонкой заходной стенке насадка слишком сильное затягивание его резьбы ключом мо­жет привести к деформации и выступанию этой стенки в канал ство­ла, что также приведет к разрыву ствола или как минимум, поломке стенки насадка.

3. Дефекты металла

Дефекты металла – это трещины, заковы окалины и т.д. По некото­рым данным, раньше разрывы из-за некачественной сварки трубок дамаско­вых стволов при испытаниях стрельбой доходили до 30%. Обычно та­кие дефекты довольно легко определяются осмотром зоны разрыва. Для сильно изношенных ружей, и ружей, бывших в длительной экс­плуатации, кроме того следует учитывать наличие глубоких раковин от ржавчины, особенно собранных в одном месте или расположенных "цепочкой", а также наличие истончения стенки от коррозии в межствольном пространстве под припаянными межствольными планками. Возможно ослабление металла из-за местного перегрева при пайке и т.д.

4. Дефект, присущий конкретному образцу

Чаще всего это местное утончение стенки ствола, что обычно довольно легко определяется визуально после разрыва, который должен произойти при испытании ружья на заводе усиленными выст­релами. Намного сложнее определить камневидный излом, пережог стали и усталостные нагрузки. В последнем случае место излома должно иметь следы наклепа.

В любом случае, какой бы тонкой ни была стенка в месте раз­рыва ствола ружья при эксплуатации, давление газов данного экс­плуатационного патрона должно быть не более давления испытатель­ного патрона. Поэтому главная и наиболее частая причина разрывов стволов в зоне патронника у потребителя - это применение нека­чественных патронов (см. п. 1).

Причиной разрыва также может стать слишком тонкая стенка ствола, которая возникает при удлинении патронника, что иногда делают недобросовестные оружейники.

5. Конструктивный дефект, присущий всем ружьям данной модели

Заводские дефекты третьего и четвертого типов должны  выявляться при  обязательном  отстреле усиленными выстрелами каждого образца. Такое испытание очень эффективно выявляет дефекты метал­ла и обработки, о чем говорит то, что единичные случаи разрывов при испытаниях усиленными выстрелами на заводе имеют место.

Дефекты пятого типа, кроме того, должны выявляться при пе­риодических государственных испытаниях. Раз в год российские за­воды должны проводить отстрел в объеме гарантированной живучести одного ружья каждой модели. Для ИЖ-27М согласно ГОСТу и техни­ческим условиям это 15 тысяч выстрелов для ружей калибра 12/70 или 2 тысячи выстрелов для калибра 12/76. Такого типа обязательные государс­твенные испытания международными стандартами ПМК не предусматри­ваются.

Часто при осмотре места разрыва за конструктивный дефект ошибочно принимаются различные мелкие пазы и отверстия, резко уменьшающие толщину стенки. За концентраторы напряжений, приво­дящие к разрыву, принимают например, предусмотренные чертежом отверстия под штифт стволов в муфте (особенно если штифт отсутс­твует), выборку под ось шарнира стволов.

6. Нештатная ситуация или ошибки при эксплуатации оружия

Англичане почему-то считают необходимым проверять  ружья  с "переломными" стволами на возможность производства выстрела при так называемом "двойном заряжании", когда перед обычным патроном в патронник вставляется патрон меньшего калибра. Имитируется случай, когда охотник не глядя достает из кармана и заряжает ружьё сначала патроном 16-го или 20-го калибра, который провалива­ется до переходного конуса патронника, а затем увидев, что патрон­ник пуст, толкает в патронник еще и патрон 12-го калибра. Как это может произойти на практике, российскому охотнику понять очень сложно. Но, видимо, в Англии, где было принято, что заряжает ружьё не сам охотник, а его слуга, такие случаи бывали. Поэтому в такой ситуации ружьё либо не должно закрыться, либо должно без опасности для стрелка выдержать повышенную нагрузку при выстреле.

Британский оружиевед Д.Буррард в своей книге пристально расс­матривает случаи возможности закрытия затвора не только при заряжании ру­жей 12-го калибра патронами 16-го и 20-го калибров, но и при заряжании ружья 16-го ка­либра патронами 20-го и 28-го калибров (что определяется размерами гильз и патронников). Также описаны последствия выстрелов, во время которых кап­сюль патрона меньшего калибра не сработал (патрон просто увели­чивает массу снаряда) либо сработал от удара по нему дроби второго патрона. В таких случаях давление в патроннике резко возраста­ет и картина аварии совпадает с описанной в п.1.

Однако чаще всего случаются аварии от неправильной эксплуата­ции оружия не с «переломками», а при обращении с более сложным - самозарядным оружием.

Например, все известные мне случаи разрывов (вернее, тре­щин) ствольных коробок ружей МР-153, сделанных из высокопрочного деформируемого алюминиевого сплава, связаны с неправильной сбор­кой затвора стрелком. При этом клин вставляется в затвор задом наперёд и выстрел происходит при незапертом затворе, который с полной энергией бьет по коробке. Позже конструкция затвора была изменена и его неправильная сборка стала просто невозможна.

Обычно после такой аварии внешне видна трещина, идущая от дна паза под рукоятку затвора в направлении приклада. Иногда торец затво­ра выламывает и выбивает кусок задней стенки коробки. Достаточно часто коробка не разрушается, а только деформируется - выгибается наружу правая стенка, деформируется посадочное место под ствол, происходит поломка лотка.

Многие магазинные и самозарядные дробовики имеют запирание затвора в удлиненный несимметричный выступ муфты ство­ла, который при стрельбе испытывает напряжения изгиба с растяже­нием. При частой стрельбе мощными патронами у таких ружей возможна усталостная поломка выступа муфты.

Достаточно распространены случаи самопроиз­вольного срабатывания патрона в трубчатом магазине дробового ружья из-за накола капсюля выступающим острым торцом пули после­дующего патрона. Обычно они происходят при выстреле, когда на патроны действуют силы инерции. Для широко распространенных (и не только в Северной Америке) нарезных магазинок Винчестера и им по­добных, патроны специально снаряжают пулей с плоским торцом, хотя, в принципе, капсюль может наколоться даже о прилипшую к нему пес­чинку.

Например, в журнале "МастерРужьё" (№53) описан случай сраба­тывания патрона «Тандем» в трубчатом подствольном магазине ружья 410-го калибра (заделка контейнера не удер­жала передний шар, от отдачи он сместился и наколол капсюль.)

Теоретически возможен такой же непроизвольный выстрел при досылании в патронник следующего пулевого патрона с выступающей пулей как для ружей с подствольным магазином (МЦ-21-12, ИЖ-81, МР-153), так и для ружей с коробчатым магазином («Сайги-20» и «Сайги-12»). Для этого один патрон уже должен находиться в патроннике. Тут либо сломан выбрасыватель, либо затвор после вкладывания патрона в патронник не был полностью закрыт, а затем произведено перезаряжание.

Был случай с МР-153, когда при неосторожном устранении за­держки, вызванной неправильным заряжанием ружья, капсюль патро­на, находящегося в патроннике, был наколот ударом затвора по фланцу гильзы второго патрона, который стоял боком в окне ствольной коробки.

Другая ситуация - после постановки затвора на задержку один патрон был вложен в патронник рукой, а другой вслед за этим че­рез окно коробки на лоток. При нажатии на кнопку задержки прои­зошло утыкание патрона досланного затвором с лотка в патрон, на­ходящийся в патроннике. Для устранения задержки стрелок пытался вынуть из коробки задний патрон, но после его смещения затвор под действием возвратной пружины развернул пат­рон фланцем вперед и наколол им капсюль переднего патрона. При этом сработали оба патрона.

Обычно в случаях разрывов из-за ошибок при эксплуатации происходит разрушение магазина и подающего лотка, иногда дефор­мация ствольной коробки. Определить причину помогают следы на капсюлях и поврежденных деталях.

Изредка происходят деформации коробок магазинных и самозарядных дробовых ружей из-за прорыва газов в окно извлека­теля при прорыве стенки фланца гильзы. Это происходит при пов­торном использовании стреляных гильз, либо гильз, имеющих неп­рочный или слабо запрессованный в стакан гильзы донный пыж. При этом может быть выломана часть стенки коробки из-за перекоса затвора.

На отдельных моделях "помповых" ружей происходит неполное запирание затвора в момент выстрела при "натягивании" цевья на себя. Обычно на таких ружьях затвор имеет механизм предотвращения выстрела при не вполне запертом затворе. То есть в этом случае выступ затвора либо не дает курку ударить по бойку, либо через особую деталь блокирует спусковой крючок от нажатия, а затвор без спуска курка не может быть отведен назад.

Когда стрелок, нажимая на спусковой крючок для ускорения перезаряжания, тянет цевьё назад, выстрел может произойти однов­ременно с отпиранием. На некоторых образцах "помповых" ружей ИЖ-81 при попытках стрельбы с "натягиванием" цевья можно наблюдать, как ружье перезаряжается без выстрела и выбрасывает целый патрон. В таком случае после спуска курка затвор уходит назад раньше, чем курок ударит по бойку.

Естественно, выстрел при открытом затворе приводит к полом­ке направляющих выступов, к трещинам или разрушению ко­робки. Это же может произойти при "затяжном выстреле" из-за ис­пользования старых или неправильно хранившихся патронов и капсю­лей.

Некоторые охотники замечают на своих "помповых" ружьях «отскок» цевья назад и даже "самопроизвольное" (без участия стрелка) отпирание затвора при стрельбе без удержания цевья рукой. Это явление, обусловленное силами инерции выстрела, свойственно почти всем ружьям такого типа и не может считаться дефектом. Особую блокировку от него в виде выдавки на трубке магазина приходилось видеть только на Винчестере (модель 12).

К сожалению, предотвратить разрывы ружей на 100% невозможно, но знание причин уменьшает их вероятность.

2003 год.

Примечание

Вышеприведенный текст был опубликован в журнале "МастерРужьё" в 2003 году (№№77 и 78). Кроме того, что текст несколько сокращен и спутан при сокращении редактором, ещё и ошибочны подписи под сопровождающими его фотог­рафиями. Так:

- в номере 77 на стр. 39 показано ружье Иж-27, сфотографи­рованное на Ижмехзаводе в середине 80-х годов, когда о "магнуме" и стальной дроби в России ходили только смутные слухи. Причина разрыва, естественно, излишне сильный заряд пороха;

- в том же номере 77 на стр. 40 приведена фотография МР-153, коробка которого разрушена из-за неправильной сборки затвора - клин в затворе был перевернут и затвор не запирался (надо смотреть фото на стр. 37 в номере 78 – вот там правильно). Отношения к "пороховой пыли" случай не имеет;

- далее на стр. 42 нижняя фотография перевернута - у "Рыси" ствол снизу. Но причина указана правильно;

- в номере 78 на стр. 37 внизу приведена фотография "Сайги-12" со ствольной коробкой, разрушенной усиленным выстрелом (непра­вильно заряженным патроном). А ведь вся "Сайга-12" выпускается под патрон 12х76 и испытывается давлением 120МПа.

09.06.04
