Устройство и работа УСМ вертикалок фирмы «Забала»

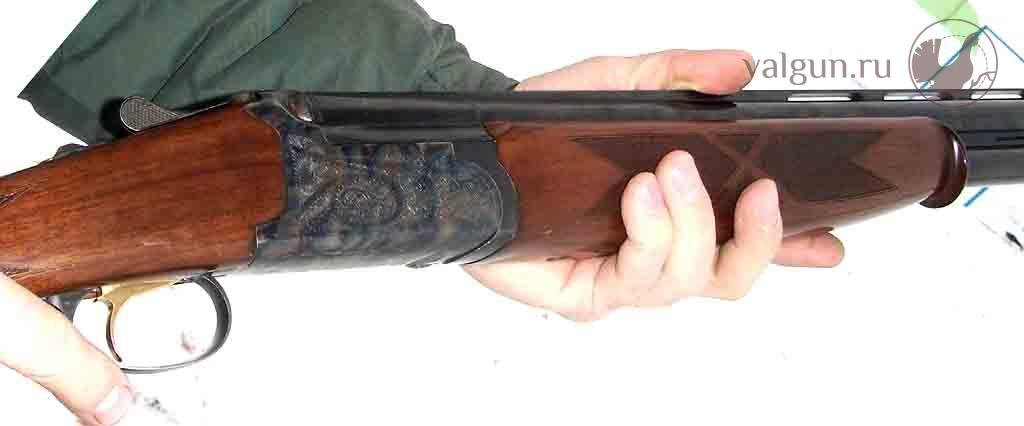

Двуствольные гладкоствольные ружья с вертикальным расположением стволов калибра 12 «магнум» испанского производства. Все три модели имеют одинаковый селективный односпусковой механизм и автоматические эжекторы. Двухпозиционный селектор совмещен с кнопкой предохранителя и находится на верхнем хвостовике коробки. В левом положении селектора первым стреляет верхний ствол, в правом - нижний. При открывании ружья выбрасывается только стреляная гильза, патрон - выдвигается.
В целом, применяется конструкция, уже ставшая классической: стволы подвешены на цапфах, механизмы расположены в коробке рамочного типа. Шептала верхние, тяга спуска отлита заодно с инерционным телом, размещена на хвосте спускового крючка с возможностью небольшого бокового перемещения. Селектор-предохранитель расположен на верхнем хвостовике коробки, в заднем его положении тяга отводится назад и не может достать до шептал. Предохранитель неавтоматический. Курки имеют боевой и предохранительный взвода, отбой каждого осуществлен за счет ограничения специальной гайкой хода стержня боевой пружины. Тяга спуска имеет 3 зуба - средний выступает вперед, боковые расположены чуть позади. При первом нажатии на спусковой крючок средний зуб тяги поднимает то шептало, в сторону которого сдвинута кнопка селектора-предохранителя (вправо – 1 правый курок - нижний ствол, влево - 2 левый курок - верхний ствол). Расцепления тяги и шептала без выстрела не происходит, даже при резком нажатии-отпускании спускового крючка.
После отведения тяги спуска назад силами инерции в конце отката или вручную селектором первое шептало опускается, после возвращения вперед пружиной тяга соответствующим боковым зубом встает под второе шептало. При повторном нажатии происходит второй выстрел.
На заднем торце инерционного тела впрессован штифт-ограничитель отката тела, имеющий следы припиловки по торцу.
На нижнем хвостовике расположен ограничительный (опорный) винт для регулировки положения спускового крючка. Торец винта с шестигранной выемкой под ключ выходит наружу в спусковой скобе сзади спускового крючка.
Эжектор толкающего типа, раздельный для каждого ствола. Шептала эжектора расположены в вертикальных пазах муфты, перпендикулярно выбрасывателям. На выбрасывателе имеется ступенчатый вырез. Сжатие пружины эжектора осуществляется при закрывании ружья стенкой переднего паза коробки за цапфу выбрасывателя (окончательно - щитком коробки). Скругления на нижних краях головок выбрасывателей отсутствуют.
При выстреле курок сдвигает вперед тягу, которая своим передним закругленным торцем бьет по цапфе шептала выбрасывателя и поднимает его вверх, в вырез на выбрасывателе. Отдельно взведенный выбрасыватель при установке стволов в коробку срывается и не срабатывает без спуска курка.
Шептала эжектора удерживаются в вертикальных пазах муфты внутренними подпружиненными гнетками, для снятия выбрасывателя надо через отверстие в шептале выжать гнеток и сдвинуть шептало вниз.
Коробка крепится к прикладу продольным стяжным винтом с очень редкой у нас резьбой М7, головка винта шестигранная с размером под ключ 12мм.
В.Вальнев, инженер-оружейник.
